Zer da hondar korronte etengailu bat?

A Hondar-korronte etengailua(RCCB) pertsona eta ondasunak deskarga elektrikoetatik, suteetatik eta ihes-korronteetatik babesteko diseinatutako segurtasun elektrikorako gailu kritikoa da. Sistema elektriko modernoetan, non etxebizitza, merkataritza eta industria karga gero eta konplexuagoak diren, RCCBek ezinbesteko eginkizuna betetzen dute potentziaren banaketa segurua bermatzeko. Artikulu honek gida integral bat eskaintzen du RCCB-ek nola funtzionatzen duten ulertzeko, zergatik diren ezinbestekoak, eredu egokia nola hautatu, instalazio ohiko praktikak, mantentze-aholkuak eta mundu errealeko aplikazioak. Gainera, irakurleei arazo praktikoak konpontzen laguntzen die, hala nola traba txarrak, tamaina desegokia eta sistemaren bateragarritasun arazoak.

Aurkibidea

• 1. Hondar-korrontearen etengailuaren sarrera
• 2. Hondar-korronte etengailu batek nola funtzionatzen duen
• 3. RCCB motak eta haien desberdintasunak
• 4. Funtsezko abantailak eta babes-mekanismoak
• 5. RCCB vs MCB vs RCBO
• 6. Nola aukeratu RCCB egokia
• 7. Instalazio-jarraibideak eta jardunbide egokiak
• 8. Ohiko arazoak eta arazoak konpontzea
• 9. Mantentze-lanak eta probak
• 10. Industria desberdinetako aplikazioak
• 11. Segurtasun-arauak eta betetzea
• 12. Maiz egiten diren galderak
• 13. Ondorioa

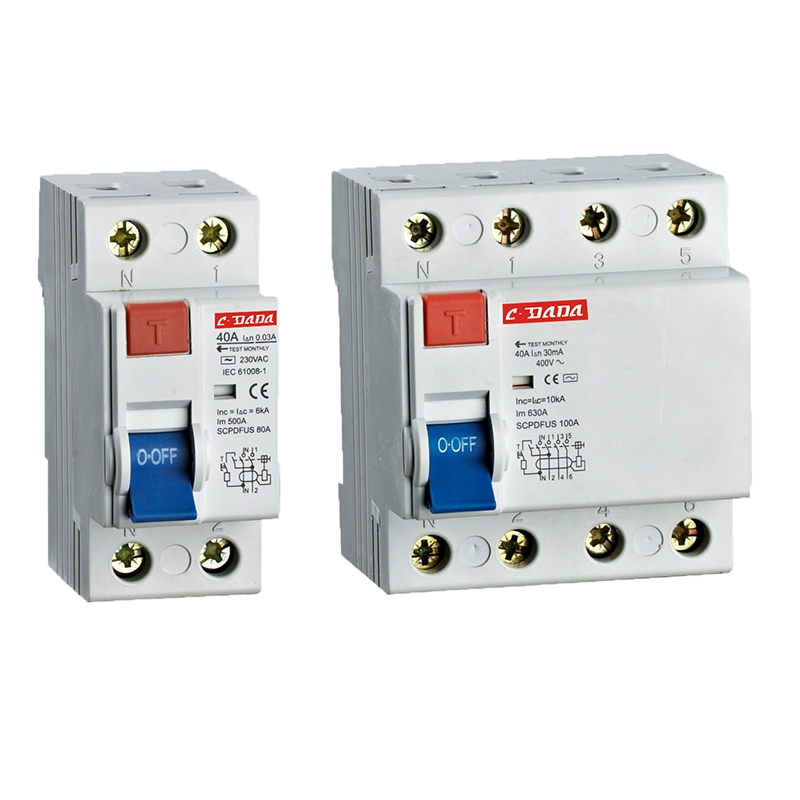

1. Hondar-korrontearen etengailuaren sarrera

Hondar-korrontearen etengailua (RCCB) korronte bizien eta neutroaren arteko desoreka bat hautematen duen bakoitzean zirkuitu bat deskonektatzen duen babes elektrikoko gailu bat da. Desoreka honek normalean lurrera doala isurketa-korrontea adierazten du, gizakientzat arriskutsua izan daitekeena edo sute elektrikoak eragin ditzakeena.

Babes-gailu estandarrak ez bezala, RCCB-ek ez dute gainkarga edo zirkuitu laburren baldintzetatik babesten. Horren ordez, haien eginkizun nagusia segurtasun pertsonala bermatzea da, ihes-korronte txikiak ere detektatuz, sarritan 30 mA bezain baxuak.

2. Hondar-korronte etengailu batek nola funtzionatzen duen

Hondar-korronte etengailu baten funtzionamendu-printzipioa Kirchhoff-en egungo legean oinarritzen da, zirkuitu batean sartzen den korronteak handik irteten denaren berdina izan behar duela dioena. Alderik badago, ihesa adierazten du.

RCCB barruan, korronte transformadore batek etengabe kontrolatzen ditu zuzeneko eroaleak eta neutroak. Baldintza normaletan, eremu magnetikoek elkar ezeztatzen dute. Hala ere, ihesak gertatzen direnean, desorekak bidaia-mekanismoa abiarazten du.

• Egoera normala: Korronte bizia = Korronte neutroa
• Matxura-egoera: Korronte bizia ≠ Korronte neutroa
• Bidaiaren ekintza: zirkuitua berehala deskonektatzen da (milisegundo)

Erantzun azkar honek RCCB-ak deskarga elektrikoak saihesteko oso eraginkorrak bihurtzen ditu.

3. RCCB motak eta haien desberdintasunak

Aplikazio ezberdinek RCCB mota desberdinak behar dituzte. Jarraian mota ohikoenen banaketa da:

4. Funtsezko abantailak eta babes-mekanismoak

RCCB-ek babes-geruza ugari eskaintzen dituzte, sistema elektriko modernoetan ezinbestekoak direnak:

• Shock elektrikoen babesa:Istripu hilgarriak saihesten ditu akatsak diren zirkuituak berehala deskonektatuz.
• Suteen prebentzioa:Kableatuak gehiegi berotu ditzaketen ihes-korronteak geldiarazten ditu.
• Ekipoen babesa:Lurraren matxurak eragindako kalteak murrizten ditu.
• Sentsibilitate handia:10-30 mA-ko ihesak detektatzen ditu.
• Erantzun denbora azkarra:Bidaiak milisegundotan.

Abantaila horiei esker, RCCBak ezinbestekoak dira bizitegietako zein industriako azpiegitura elektrikoetan.

5. RCCB vs MCB vs RCBO

Erabiltzaile askok RCCBak MCB eta RCBOekin nahasten dituzte. Beheko taulak desberdintasunak argitzen ditu:

Instalazio askotan, RCCBak MCBekin batera erabiltzen dira babes osoa lortzeko.

6. Nola aukeratu RCCB egokia

RCCB egokia hautatzea funtsezkoa da segurtasuna eta sistemaren eraginkortasuna bermatzeko. Kontuan izan faktore hauek:

• Korronte nominala:Lotu sistemaren kargarekin (adibidez, 25A, 40A, 63A).
• Sentsibilitate maila:30mA babes pertsonalerako, 100mA–300mA suteen babeserako.
• Polo kopurua:2 polo monofasikoetarako, 4 polo sistema trifasikoetarako.
• Mota hautatzea:AC, A edo B karga-ezaugarrien arabera.
• Markaren fidagarritasuna:Aukeratu segurtasun-erregistro egiaztatuak dituzten fabrikatzaile ziurtatuak.

7. Instalazio-jarraibideak eta jardunbide egokiak

Instalazio egokia ezinbestekoa da RCCB errendimendurako. Kableatze okerrak traba egitea edo ez egitea eragin dezake.

• Ziurtatu fase eta neutro konexio zuzena.
• Instalatu RCCB amaierako zirkuituetatik gora.
• Saihestu kable neutroak zirkuituen artean nahastea.
• Probatu gailua instalatu ondoren proba botoia erabiliz.
• Jarraitu tokiko elektrizitate-kodeak eta arauak.

8. Ohiko arazoak eta arazoak konpontzea

Kalitate handiko RCCBek ere arazoak izan ditzakete. Hona hemen ohiko arazoak eta irtenbideak:

• Eragozpen-sarrerak:Askotan hainbat gailuren ihesak edo isolamendu txarrak eragindakoa.
• Berrezarri ez izana:Lurraren matxura iraunkorra adieraz dezake.
• Ez dago bidaiarik proban zehar:Baliteke gailua akatsa izatea eta ordeztu behar izatea.
• Gehiegizko berotzea:Konexio solteak edo gainkarga baldintzek eragindakoa.

9. Mantentze-lanak eta probak

Mantentze erregularrak RCCBen epe luzerako fidagarritasuna bermatzen du:

• Sakatu proba botoia hilero funtzionamendua egiaztatzeko.
• Ikuskatu kable-konexioak urtero.
• Ordeztu zaharkitutako gailuak 8-10 urtean behin.
• Kontrolatu kolorea aldatzearen edo erretzearen seinaleak.

10. Industria desberdinetako aplikazioak

Hondar-korronte etengailuak asko erabiltzen dira hainbat sektoretan:

• Etxebizitza eraikinak:Sukaldeak, komunak eta kanpoko zirkuituak.
• Instalazio komertzialak:Bulegoak, merkataritza-guneak eta hotelak.
• Industri lantegiak:Makineria babesteko eta kontrolatzeko panelak.
• Osasuna:Bizi-euskarri sistema eta laborategi kritikoak.
• EV kargatzeko estazioak:Sentsibilitate handiko ihesak hautematea.

11. Segurtasun-arauak eta betetzea

RCCB-ek nazioarteko segurtasun-arauak bete behar dituzte fidagarritasuna eta errendimendua bermatzeko. Estandar hauek parametroak definitzen dituzte, hala nola bidaia-denbora, ihesaren sentsibilitatea eta erresistentzia-probak.

Betetzeak bermatzen du gailuak akats-baldintzetan etengabe funtzionatzen duela eta segurtasun globalaren itxaropenak betetzen dituela.

12. Maiz egiten diren galderak

Q1: RCCB batek zirkuitu laburretatik babesten al du?
Ez, lur-ihesetatik soilik babesten du. MCBak behar dira zirkuitulaburra babesteko.

2.G.: Zergatik egiten du bidaia maiz nire RCCB?
Hau aparatu akastunengatik, isolamendu-arazoengatik edo isurketa metatuengatik izan daiteke.

3.G.: RCCBk lurrik gabe funtzionatu al dezake?
Ez da gomendagarria. Lurreratze egokiak funtzionamendu eraginkorra bermatzen du.

4.G.: Zenbat aldiz probatu behar dira RCCBak?
Gutxienez hilabetean behin integratutako test botoia erabiliz.

5.G.: Zein da RCCB baten iraupena?
Normalean 8-10 urte, erabilera baldintzen arabera.

13. Ondorioa

Hondar-korronte etengailu bat edozein sistema elektrikotako segurtasun-gailu garrantzitsuenetako bat da. Bizitza salbatzeko babesa eskaintzen du ihes-korronteak detektatuz eta zirkuituak milisegundotan deskonektatuz. Etxeetan, fabriketan edo merkataritza-eraikinetan erabili, RCCB-ek nabarmen murrizten dute deskarga elektrikoa eta sute arriskua.

Mota egokia aukeratzeak, behar bezala instalatzeak eta aldizka mantentzeak epe luzerako segurtasuna eta sistemaren egonkortasuna bermatzen ditu. Eskari elektrikoak hazten jarraitzen duen heinean, RCCBak energia banatzeko sistema modernoen oinarrizko osagai izaten jarraitzen dute.
