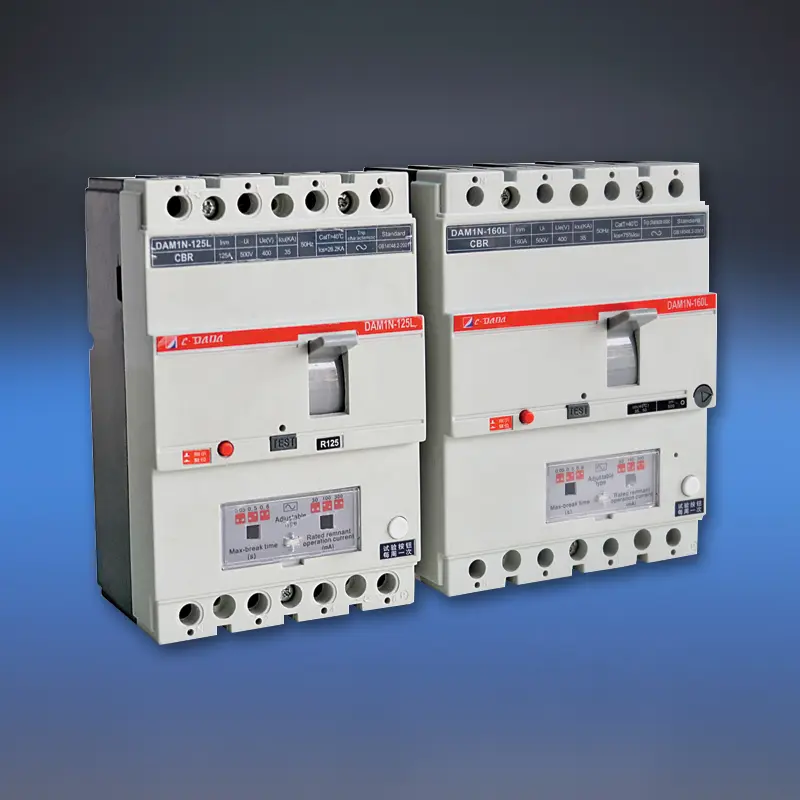

MCCB ihesen babesarekin

Hobetu segurtasun elektrikoa gainkarga eta zirkuitu laburren babesaz haratago, ihes-babesa duen CDADA DAM1L serieko MCCB-rekin, kaxa moldatutako etengailu integratua, hondar-korronte (RCD/ELCB) funtzionaltasunarekin. Shanghai DADA Electric CO., LTD fabrikatzaile profesionalak nazioarteko estandarren arabera diseinatua, MCCB 4P isuri honek errendimendu handiko potentzia banaketarekin konbinatzen ditu bizitza eta sua aurrezteko lur-matxurak detektatzeko.

10A-tik 500A-ra 400V/415V-tan, hondar-korronte erregulagarria (30mA-1000mA) eta aukerako denbora atzerapena eskaintzen ditu, norberaren segurtasunerako (≤30mA) edo suteen prebentziorako (100mA-500mA+) neurrira babesteko aukera ematen duena. Fase anitzeko elektronikarekin, funtzionatzen jarraitzen du fase batek huts egiten badu edo tentsioa 50V-ra jaisten bada ere, tunelak, eraikin altuak, garraio-guneak eta industria-plantak bezalako azpiegitura kritikoetan fidagarritasun paregabea bermatuz.

Funtsezko zehaztapenak

Eredua: DAM1L seriea - Lurraren ihesaren MCCB (CBR motako MCCB)

Zutoinak: 4P (estandarra; 3P eskuragarri)

Korronte nominala (In): 10A - 500A

Tentsio nominala: 400V / 415V AC, 50Hz

Isolamendu-tentsioa (Ui): 400V (≤160A), 690V (>250A)

Hondar-korrontearen ezarpenak (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Egokigarritasuna: I△n eta bidaia-denbora tokian bertan doitzea (berehala edo atzeratua)

Hausteko ahalmen motak:

B Mota: Oinarrizkoa (Inm < 100A)

S Mota: Estandarra

H mota: haustura handia (>160A)

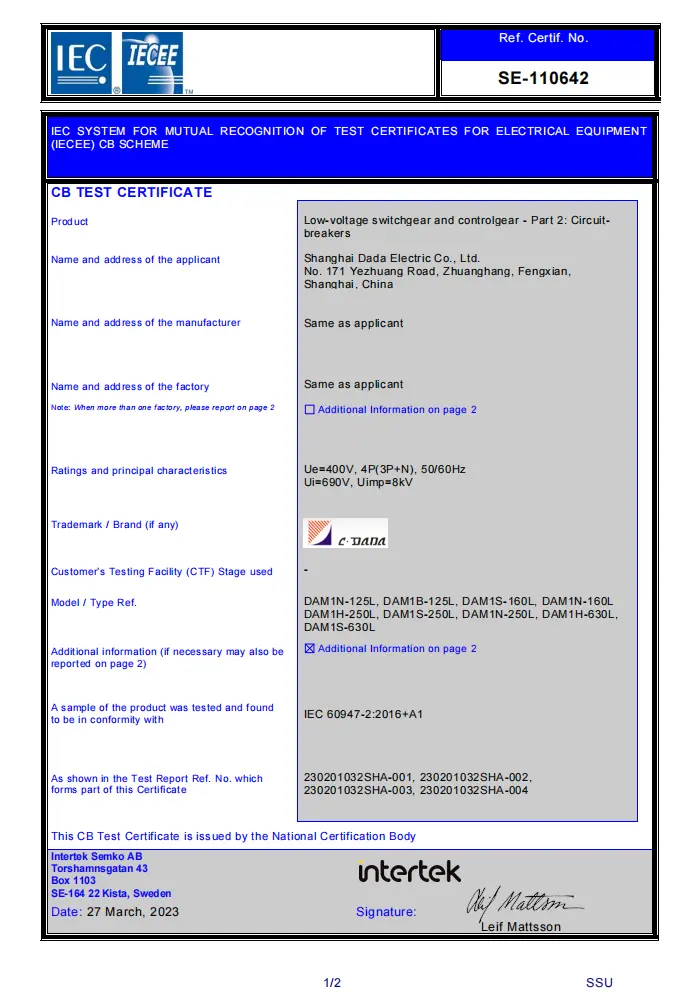

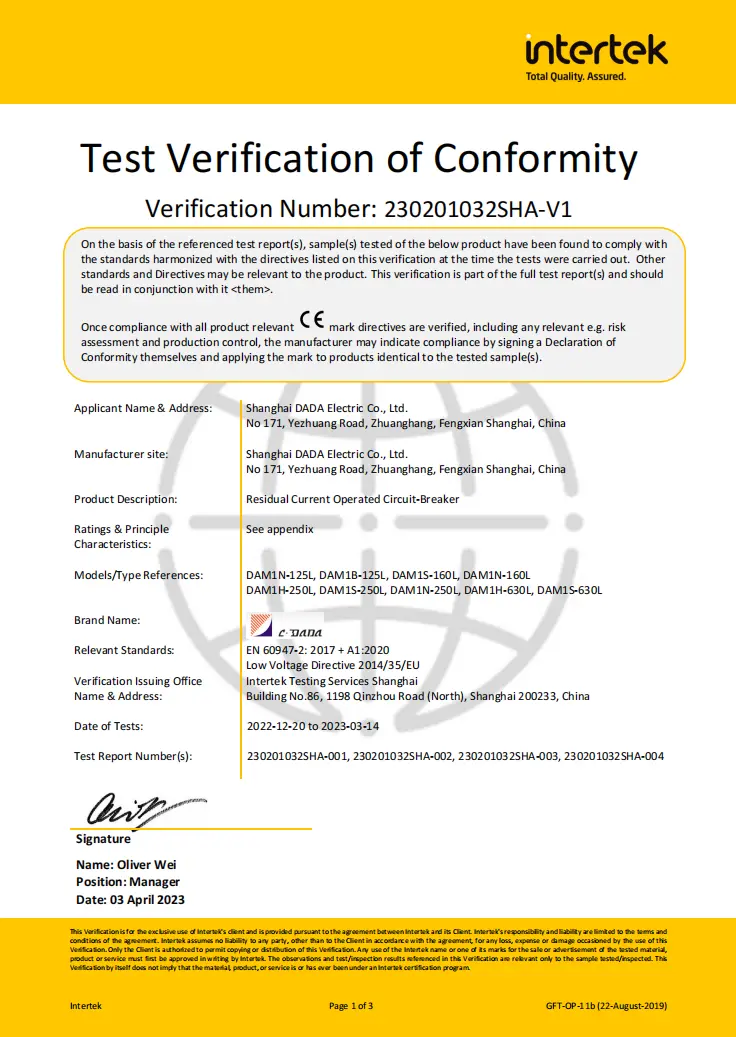

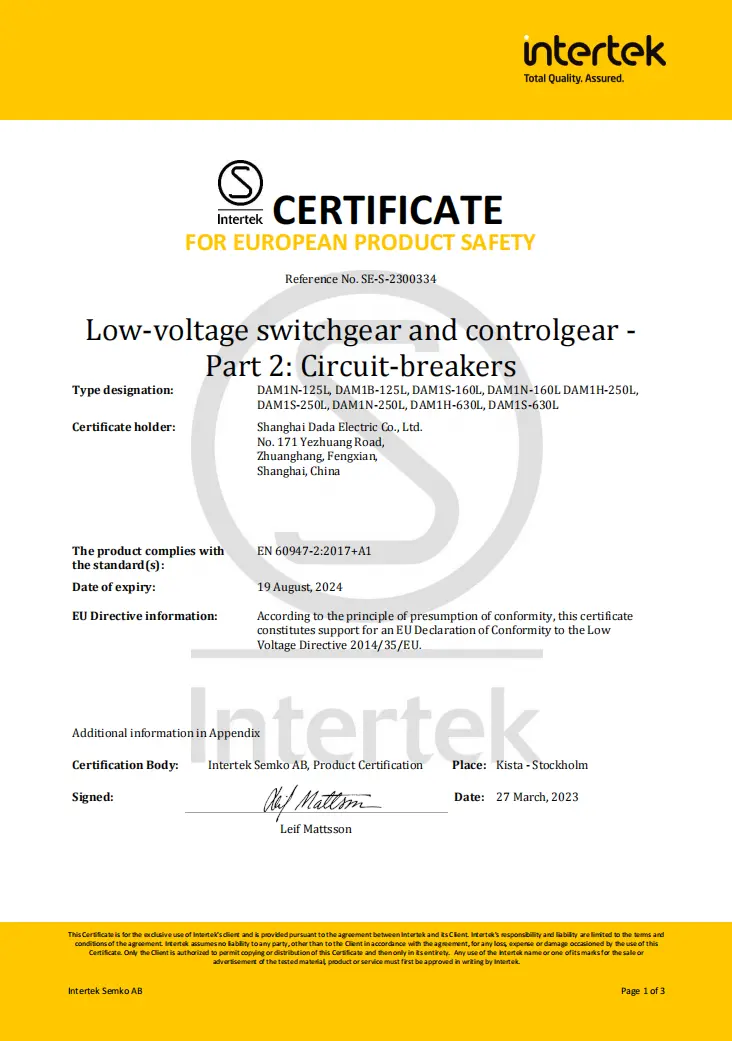

Ziurtagiriak: CE, CB, SEMKO

Ezaugarri nagusiak:

★ Fase anitzeko RCD zirkuitua → 50V-ra arte funtzionatzen du

★ Bereizi kontaktu nagusiak eta arkuak

★ Push-to-trip test botoia

★ Ezarpen magnetiko erregulagarria (0,8–1,0×In)

★ EMI/RFI interferentziaren aurkako gaitasun sendoa

★ Osagarri sorta osoa: shunt-a, kontaktu laguntzaile/alarma, helduleku birakaria

Fitxa teknikoa

Lurraren ihesaren etengailuak (ELCB)

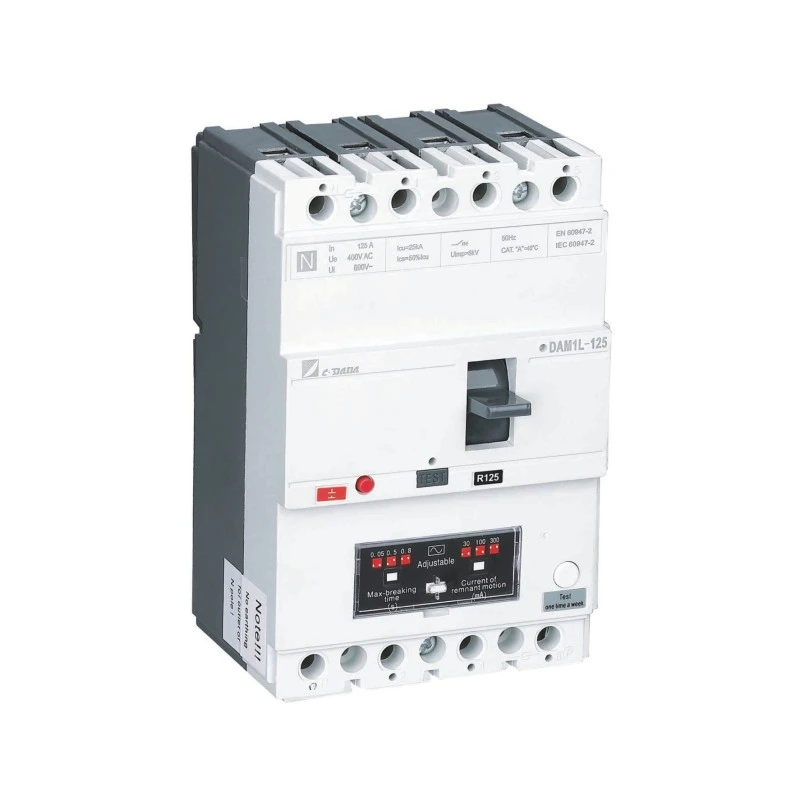

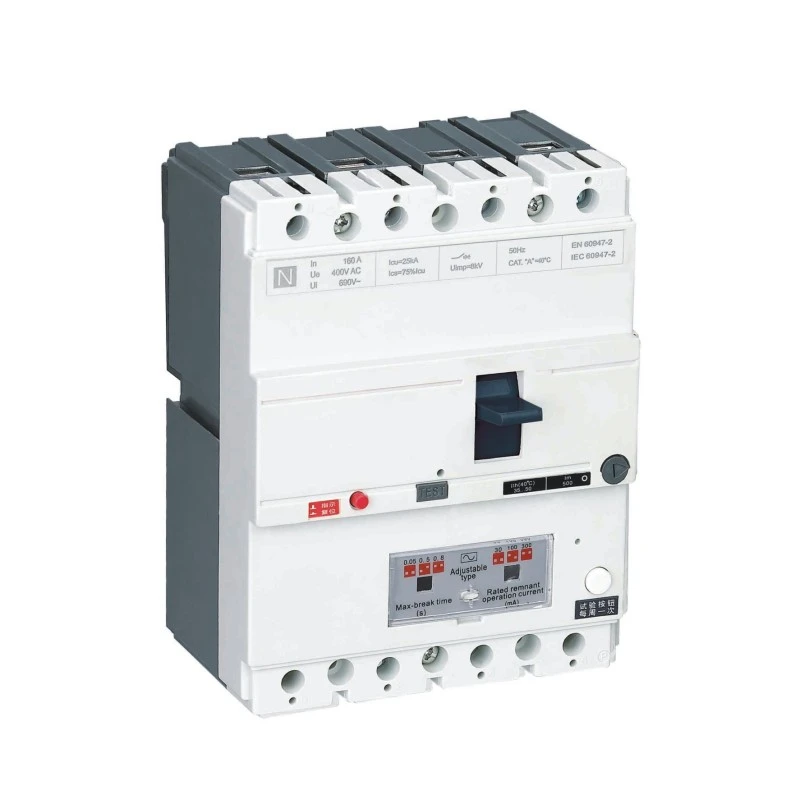

Eredua			DAM1-125L			DAM1-160L
Hausteko Ahalmenaren Kodea			B	N	S	B	N	S
Fotograma-tamainaren korronte nominala - Inm (A)			125A			160A
Sarrerako korronte nominala (40,50 edo 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Polo kopurua			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (gailurra)/cos ф (KA)			40/0.3	73,5/0,25	105/0,25	41/0.3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0.5
Hondar-korrontearen atalasea (mA)			100-300-500			100-300-500
Denbora atzerapena (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Propietate dielektrikoa (V)			2500			3000
lonizazio distantzia (mm)			≤30/0			≤30/0
Erresistentzia	Guztira Zikloak		8000			8000
	Bizitza Elektrikoa		1000			1000
	Bizitza Mekanikoa		7000			7000
Kategoria (EN 60947-2/IEC 60947-2)	Zirkuitu nagusia		A/0			A/0
	Zirkuitu laguntzailea		AC-15			AC-15
Tentsioaren askapena			√			√
Shunt Askapena			√			√
Kontaktu laguntzailea			√			√
Alarma kontaktua			√			√
Kontaktu laguntzailea eta alarma kontaktua			√			√
Kudeatzeko Eragiketa Mekanismoa			√			√
Eragiketa Elektrikoko Mekanismoa			√			√
Terminal-estalkia			√			√
Fase bereizlea			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pisua	3P/4P bertsio finkoa		-			-
	Plug-in bertsioa 3P/4P		-			-
	Marraztu 3P/4P bertsioa		-			-

Zergatik aukeratu CDADA MCCB ihesen babesarekin?

★ Benetako segurtasun integratua

RCD modulu gehigarriak ez bezala, DAM1L-k fabrikan kalibatutako ihesen babesa du, koordinazio perfektua bermatuz eta bateragarritasun arazoak ezabatuz.

★ RCD zirkuiturako potentzia anitzeko fasea

Lehen RCDek huts egin zuten fase bat galtzen bazen. CDADAren diseinuak fase guztiak erabiltzen ditu babes-elektronika elikatzeko, eta, beraz, funtzionatzen jarraitzen du fase galeran edo azpitentsio larrian ere.

★ Babes bikoitzeko helburuak gailu bakarrean

◆ 30mA: kolpe pertsonalen babeserako IEC baldintzak betetzen ditu

◆ 100mA–1000mA: lurreko matxura txiki eta iraunkorrengatik isolamenduaren degradazio-suteak saihesten ditu.

★ Eremu erregulagarria mundu errealeko baldintzetarako

Doitu sentsibilitatea eta denbora-atzerapena ingurune hezeetan (adibidez, auto-garbitegietan, baserrietan) eragozpenak saihesteko, segurtasuna mantenduz.

★ Industria-mailako fidagarritasuna

Hausteko ahalmen handia (H motakoa), arku bereizketa sendoa eta IP20+ terminalen babesa egokia da merkataritza- eta industria-ezarpen gogoretarako.

★ Betetze globala, Tokiko balioa

Europarako (CE/CB), Iparraldeko herrialdeetarako (SEMKO) ziurtagiria —esportazio proiektuetarako aproposa— Txinako fabrikatzaile fidagarri baten prezio lehiakorrekin.

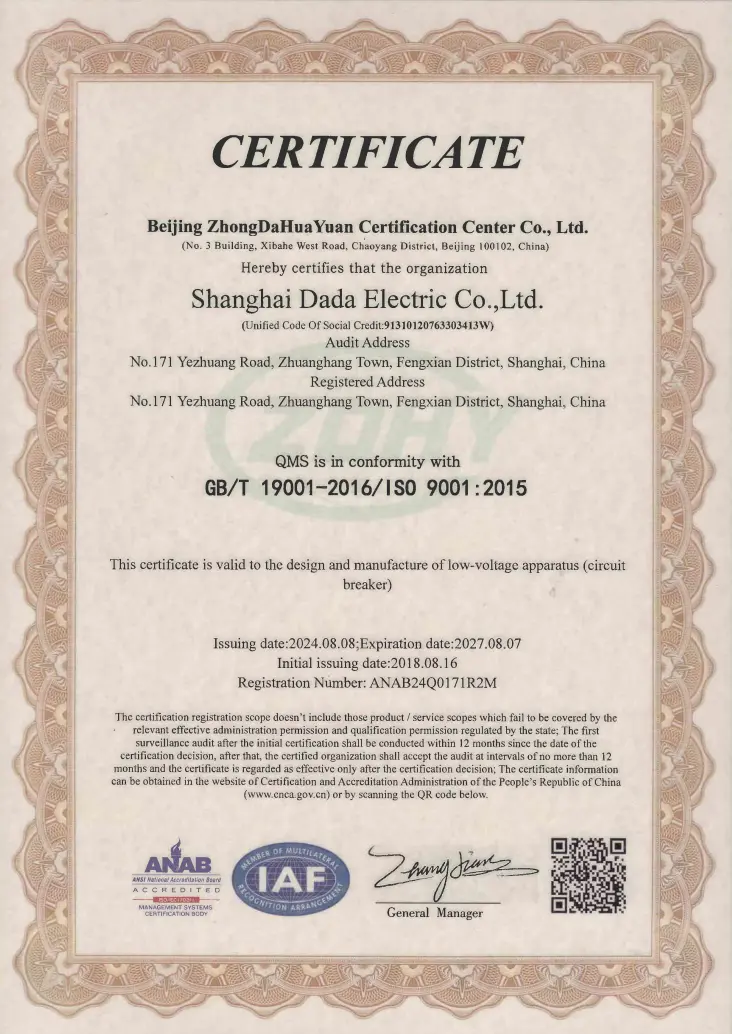

★ Gure fabrikazio-instalazioak ISO9001:2015 Kalitatearen Kudeaketa Sistemaren arabera ziurtatuta dago.

Aplikazio tipikoak

Goi-mailako egoitza: sarrera edo solairuko panel nagusiak (300 mA sute arriskua murrizteko)

Tunelak eta metroak: isurketak detektatu behar dituen azpiegitura kritikoak

Ospitaleak eta eskolak: 30 mA babesa eremu hezeetan (laborategiak, komunak)

Industri lantegiak: lurreko matxurak kontrolatzeko motor-elikagailuak

Eraikuntza-lanak: Aldi baterako elektrizitatea banatzea langileen babesarekin

Ohiko galderak

1.G.: Zein da MCCB estandar baten eta ihesen babesa duen MCCB baten artean?

A1: MCCB estandar batek gainkarga eta zirkuitu laburretatik soilik babesten ditu. DAM1L-k hondar-korrontea (lur-ihesak) detekzioa gehitzen du, korrontea lurrera isurtzen denean (adibidez, pertsona baten bidez edo hondatutako isolamenduaren bidez), deskarga elektrikoa edo sua saihestuz.

2.G.: Erabili al dezaket 100A MCCB RCD bat babes pertsonalerako?

A2: 30mA-n ezartzen bada bakarrik. Korronte nominalak (100A) karga-ahalmena definitzen du; hondar ezarpenak (I△n) segurtasun-funtzioa definitzen du. Kolpeak babesteko, I△n ≤30mA izan behar du, In-a edozein dela ere.

Q3: Zergatik behar du RCD zirkuituak fase anitzeko potentzia?

A3: Fase bakarrarekin elikatzen bada, fase bakarreko hutsegite batek ihesen babesa desgaituko luke. CDADAren fase anitzeko diseinuak RCD aktiboa izaten jarraitzen duela ziurtatzen du fase galeran edo tentsio baxuan (50V-ra arte), kritikoa segurtasunaren jarraipenerako.

4.G.: 4P isurketa MCCB egokia al da TT edo TN-S sistemetarako?

A4: Bai, TT, TN-S eta IT sistemetarako diseinatuta dago. 4P diseinuak fase guztiak eta neutroak hausten ditu, ezinbestekoa TT sistemetarako, non neutroa fidagarrian lurretik lurreratzen ez den.

5.G.: Zergatik aukeratu CDADA RCD + MCCB konbinazio modularren gainetik?

A5: CDADA DAM1L-k eskaintzen du:

● Aztarna txikiagoa (integratua eta bi gailu)

● Koordinazio bermatua (desegokitze-arriskurik gabe)

● Kostu txikiagoa eta kablearen konplexutasuna

● Fidagarritasun handiagoa (unitate zigilatu bakarra)

● Ezin da tokiko doikuntzarik sentsibilitate finkoko RCDekin
