Gainkorrontearen babesa duten hondar korronte etengailuen gida praktikoa

Zer da RCBO bat?

AnRCBO— Hondar-korrontearen etengailua gainkorrontearen babesarekin — tentsio baxuko babes-gailu bat da, gainkargaren babesa, zirkuitu laburren babesa eta hondar-korrontea (ihesak) detektatzea moldatutako unitate bakar batean konbinatzen dituena. Etxebizitza trinkoaren barruan, abiarazte termiko-magnetikoko mekanismo batek gainkargak eta zirkuitu laburrak kudeatzen ditu, eta zero-sekuentziako korronte-transformadore batek etengabe konparatzen du zuzeneko eroaleetan eta neutroetan dabilen korrontea. Aldeak hondar-korronte nominala (IΔn) gainditzen duenean, gailua milisegundoren buruan ibiltzen da, hornidura moztuz ihes-korronteak jendea kaltetu edo sua eragin baino lehen.

Noiz aukeratu RCBO bat: korrontearen gaineko babesa eta ihes pertsonalaren babesa behar duten azken azpizirkuituak: kanpoko harguneak, etxetresna elektrikoen zirkuituak, garajeak, sotoak, bainugelak eta beste toki hezeak edo erraz irisgarriak.

DABL-63 RCBO klasekoa da: gailu bat, hiru babes - etxeko azken zirkuitu monofasikoetarako espazio eta kostu-eraginkorrena aukerarik onena.

Nola hautatu RCBO egokia?

1. Korronte nominala (In): lotu zirkuituaren etengabeko kargarekin, etxetresna elektrikoen sarrera-korronteetarako tartearekin (adibidez, 40A-k etxetresna elektrikoen zirkuitu estandarrak estaltzen ditu).

2. Haustura-ahalmena (Icn): instalazio-puntuan aurreikusitako zirkuitu-labur-korrontea baino handiagoa izan behar du; 6kA-k ohiko etxebizitza eta merkataritza arineko akatsen maila estaltzen ditu.

3. Poloak: 1P+N amaierako zirkuitu monofasikoetarako, DIN errail trinkoaren muntaketarekin.

4. Bidalketa-ezaugarria: C-kurba (5-10× In) etxeko eta etxetresna elektrikoen karga orokorretarako; B-kurba elektronika sentikorrentzako; Motor abiarazterako D-kurba.

5. Arauak eta ziurtapena: IEC/EN 61009-1 betetzea eta CE marka dira nazioarteko proiektuetarako oinarria.

6. Aplikazioa: kanpoko harguneek, etxetresna elektrikoen zirkuituak eta garaje/sotoko argiak barneko zirkuitu orokorrek baino sentikortasun handiagoa eska dezakete.

Nolakoa den ondo zehaztutako RCBO bat

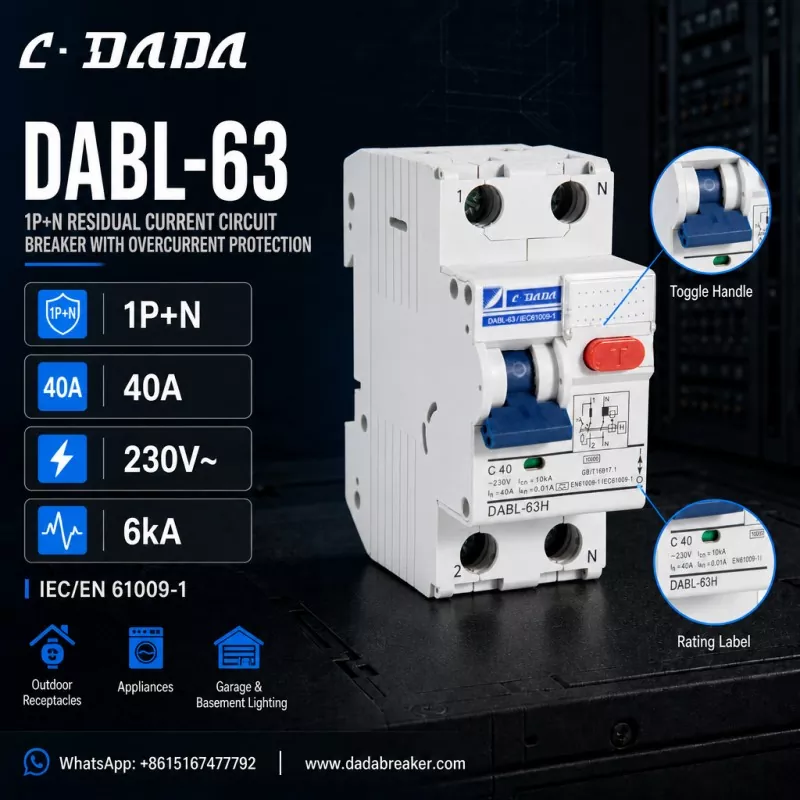

Hormigoi hori egiteko, kontuan hartu DABL-63-tikC·DADA Elektrikoa, 1P+N hondar-korronte etengailu bat, korronte gehiegizko babesarekin, gailu-klase honetan zer bilatu behar den azaltzen duena: 1P+N konfigurazioa

● Zuzeneko polo kommutatua eta neutroa jarraituta, trinkoa DIN-erraileko banaketa-tauletarako 40A-ko korronte nominala (In)

● C-kurbaren abiaraztearekin (C40) 230V~ tentsio nominalarekin

● 6kA hausteko ahalmena (Icn)

● IΔn = 0,01A (10mA) sentikortasun handiko hondar-korronte babesa

● IEC/EN 61009-1 betetzea

● T test botoi gorria aldizkako egiaztapen funtzionaletarako, 1/2/N markatutako terminalak, balorazio-etiketa eta zirkuitu-eskema karkasan inprimatuta.

● Kanpoko harguneetarako, etxetresna elektrikoetarako, garajerako eta sotoko argiztapenerako eraikia

Zehaztapen honen atzean dagoen logika

40A, 1P+N marko batek 10mA-ko sentsibilitate handiko isurien babesak bizitegiko azken zirkuitu gehienak estaltzen ditu: 40A-k etxetresna elektriko arrunten eta entxufe-zirkuituen kargarekin bat egiten du, 1P+N-k gailua trinko mantentzen du jendez gainezka dauden banaketa-tauletarako, eta 10mA-ko sentsibilitateak babes pertsonaleko geruza gehigarria eskaintzen du kanpoko eremuetan eta IEC inguruko babes-geruza gehigarria eskaintzen du.

Ohiko galderak

G: Zer da RCBO bat?

A: RCBO bat — hondar-korronte-korrontearen etengailuaren gain-korrontearen babesarekin — tentsio baxuko babes-gailu bat da, gainkargaren babesa, zirkuitu laburren babesa eta hondar-korrontearen (ihesak) babesa konbinatzen dituena unitate batean, normalean azken zirkuituetarako 63A arte.

G: Zein da RCBO baten eta MCB baten arteko aldea?

A: MCB batek gainkarga eta zirkuitulaburra babesa baino ez du eskaintzen. RCBO batek hondar-korrontea (ihesak) detekzioa gehitzen du gainean, ihes-korronteak IΔn gainditzen duenean zirkuitua deskonektatuz, pertsonak babestuz eta sute elektrikoak saihestuz.

G: Zer esan nahi du IΔn = 10mA?

A: IΔn funtzionamendu-korronte nominala da. 10mA sentsibilitate handiko balorazioa da: gailuak ihes-korrontea 10mA-ra iristen denean ibiltzen da, eta 30mA erabilera orokorreko balorazioa baino babes pertsonal azkarragoa eskaintzen du.

G: Zer da DABL-63 RCBO?

A: DABL-63 1P+N hondar-korronte etengailu bat da, C·DADA Electric-en gehiegizko korrontearen babesa duena - 40A, C-kurba, 230V~, 6kA hausteko ahalmena eta 10mA sentsibilitate handiko ihesen babesa, IEC/EN 61009-1 arauarekin bat datorrena, kanpoko ontzietarako, garaje/oinarrizko argiztapenetarako.
