Moldeatutako etengailuen gida praktikoa

2026-08-25 0 Utzi mezu bat

Zer da MCCB bat?

MCCB bat -kaxa moldatua etengailua— Zirkuitu bat automatikoki deskonektatzen duen tentsio baxuko babes-gailu bat da, gainkarga edo zirkuitulaburra detektatzen dituenean. Fusible bat ez bezala, bidaia baten ondoren berrezarri eta berrerabili daiteke. Moldeatutako zorroaren barnean, abiarazte termiko-magnetikoko mekanismo batek bi lan kudeatzen ditu: elementu termiko batek etengabeko gainkargari erantzuten dio, eta elementu magnetiko batek berehala erreakzionatzen du zirkuitulaburreko akatsen aurrean. Ondorioz, benetako karga elektrikoen portaerarekin bat datorren babesa da.

Noiz aukeratu MCCB: sarrerako elikadura nagusiak, banaketa-panel trifasikoak, motor-zirkuitu handiak edo zirkuitulaburreko korronteak MCB batek eten dezakeena gainditzen duen edozein puntu.

MCB bat nahikoa denean: karga apala eta akats maila baxuko azken azpi-zirkuituak - egoitza-plakak, argiztapena eta entxufe-zirkuituak.

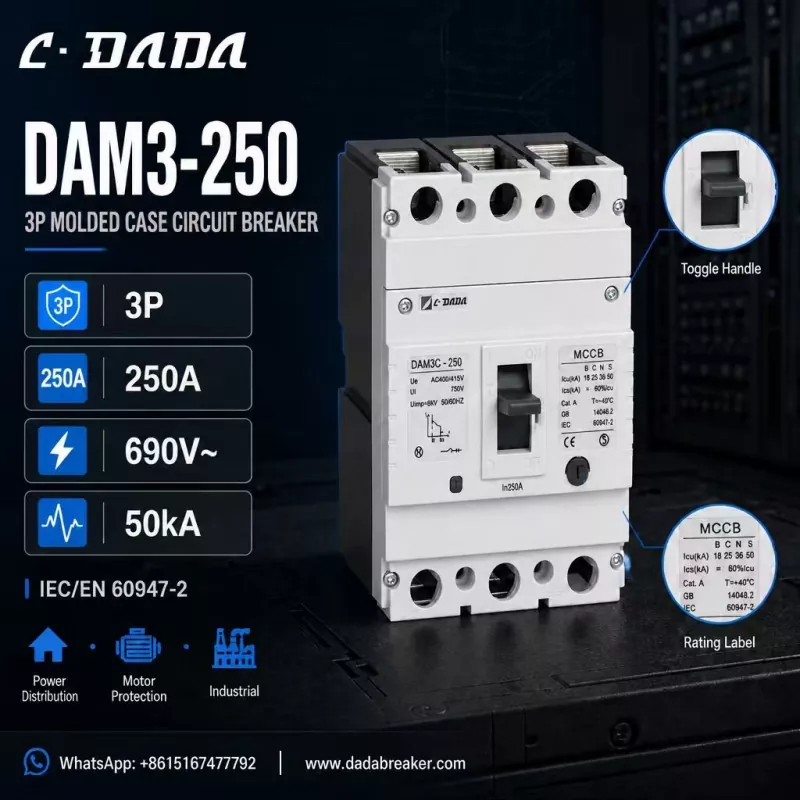

250A three-pole MCCB

Nola hautatu MCCB egokia

Korronte nominala (In)

1. — Lotu karga jarraituarekin, eta motorren abiarazte-korronteetarako tartea utzi.

Hausteko ahalmena (Icu / Ics)

2. — Instalazio-puntuan zirkuitulabur-korronte prospektiboa baino handiagoa izan behar du. Zenbat eta matxura maila altuagoa izan, orduan eta Icu handiagoa behar duzu.

Poloak

3. — 3P sistema trifasikoetarako, 4P non neutroak ere deskonexioa behar duen.

Tentsio kalifikazioak

4. — egiaztatu sistemaren funtzionamendu-tentsio nominala (Ue), isolamendu-tentsioa (Ui) eta bulkada-jasapena (Uimp).

Arauak eta ziurtapena

5. — IEC/EN 60947-2 betetzea eta CE marka dira nazioarteko proiektuetarako oinarria.

Aplikazioa

6. — Motoren babesak, potentzia banatzeko eta industria-instalazioek baskulazio-kalifikazio eta bidaia-ezaugarri desberdinak eska ditzakete.

Nolakoa den ondo zehaztutako 250A MCCB bat:

Hormigoi hori egiteko, kontuan hartu C·DADA Electric-eko DAM3-250 - 250A hiru poloko MCCB bat, gailu mota honetan zer bilatu behar den azaltzen duena:

3P konfigurazioa

● 250A-ko korronte nominala duena (In), banaketa-plaka trifasikoetarako egokia

Tentsio kalifikazioak:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Hausteko ahalmena 50kA arte

● — 18 / 25 / 36 / 50 kA-ko Icu B / C / N / S aldaeretan, instalatzaileek sareko puntu ezberdinetan matxura-mailak parekatu ditzakete.

IEC/EN 60947-2 eta GB 14048.2 betetzea

● CE markaduna, ON/OFF etengailuaren helduleku argi batekin funtzionamendu-egoera ikusgai izateko

● Potentzia banatzeko, motorraren babeserako eta industria aplikazioetarako eraikia

Zehaztapen honen atzean dagoen logika: 250A, 3 poloko marko batek 50kA klaseko haustura-ahalmenarekin panelen eraikitzaileen eta kontratistaren behar gehienak estaltzen ditu - banaketa-taula nagusietatik motorraren elikadura-zirkuituetara - Icu aldaera anitzek benetako matxura-mailen aurrean kostu egokia eskaintzen dizuten bitartean.

Hautaketa gomendioa

● Akats-maila baxua duten ~125A arteko azken zirkuituetarako, MCB bat da aukera ekonomikoa.

● Banaketa nagusirako, motorraren babeserako eta industria-konmutagailuetarako, aukeratu instalazioaren zirkuitu-labur-korrontea gainditzen duen apurtze-ahalmena duen MCCB.

● Zalantzarik izanez gero, neurri bat gehiago hautsi ahalmenean: kostu-aldea txikia da, babes-marjina, berriz, matxura txiki baten eta etenaldi handi baten arteko aldea izan daiteke.

Maiz egiten diren galderak

G: Zer da MCCB bat?

A: Akaxa moldatua etengailuaGainkarga edo zirkuitu laburrean zirkuitu bat deskonektatzen duen tentsio baxuko babes-gailu berrezargarria da, miniaturazko etengailu batek baino korronte eta akats maila altuagoetarako diseinatua.

G: Zer esan nahi du Icu-k MCCB batean?

A: Icu zirkuitulaburrak hausteko ahalmen handiena da - etengailuak eten dezakeen matxura-korronte maximoa. Ics zerbitzua hausteko ahalmena da, behin eta berriz eten dezakeen maila eta funtzionatzen jarraitzeko.

G: Nola aukeratzen dut nire MCCBren hausteko ahalmena?

A: Aukeratu instalazio-puntuan zirkuitulaburreko korronte prospektiboa baino altuagoa den Icu kalifikazioa. Transformadore-ahalmen handiko edo elikadura industrial luzeak dituzten banaketa-taulek normalean 36-50 kA klaseko gailuak behar dituzte.

G: Zer da DAM3-250 MCCB?

A: DAM3-250 C·DADA Electric-eko 250A hiru poloko kaxa moldeatua da, 690V-ra arte baloratua 50kA-ra arteko haustura-ahalmena duena, potentzia banatzeko, motorraren babeserako eta aplikazio industrialetarako.
