A 125 15KA Miniaturazko etengailuaKorronte-ahalmen handia eta zirkuitu laburren babes fidagarria behar duten sistema elektrikoetarako diseinatuta dago. Ohiko balorazio baxuko MCBak ez bezala, 125A-ko hausteko gaitasun handiko gailu batek banaketa-aplikazio zorrotzei aurre egin diezaieke, non akats-korronteak nabarmen handiagoak izan daitezkeen. Artikulu honek 125 15KA MCB batek nola funtzionatzen duen azaltzen du, zer esan nahi duten funtsezko zehaztapenak, non erabil daitekeen, nola hautatu eta instalatu behar bezala eta erosketa-taldeek zer aztertu behar duten eskaera egin aurretik. Shanghai DaDa Electric Co., Ltd.-ren DAB7-125 seriearen diseinu-ezaugarri praktikoak ere aztertzen ditu, besteak beste, babes termiko-magnetikoa, korrontea mugatzeko diseinua, kable-terminal handiak eta 15kA-ko hausteko ahalmena barne.
Aurkibidea
- Zer da 125 15KA miniaturazko etengailu bat?
- Zergatik du garrantzia 125A eta 15KA?
- Nola funtzionatzen du babes-mekanismoak?
- Zein ezaugarri hobetzen dute errendimendu praktikoa?
- Non erabil daiteke 125 15KA MCB bat?
- Aztertu beharreko funtsezko zehaztapenak
- Nola hautatu konfigurazio egokia
- Instalazio eta Mantentze-gogoetak
- Ohiko arazoak eta erosteko kezkak
- Zergatik Shanghai DaDa Electric Co., Ltd.?
- Maiz egiten diren galderak
- Azken Gogoetak

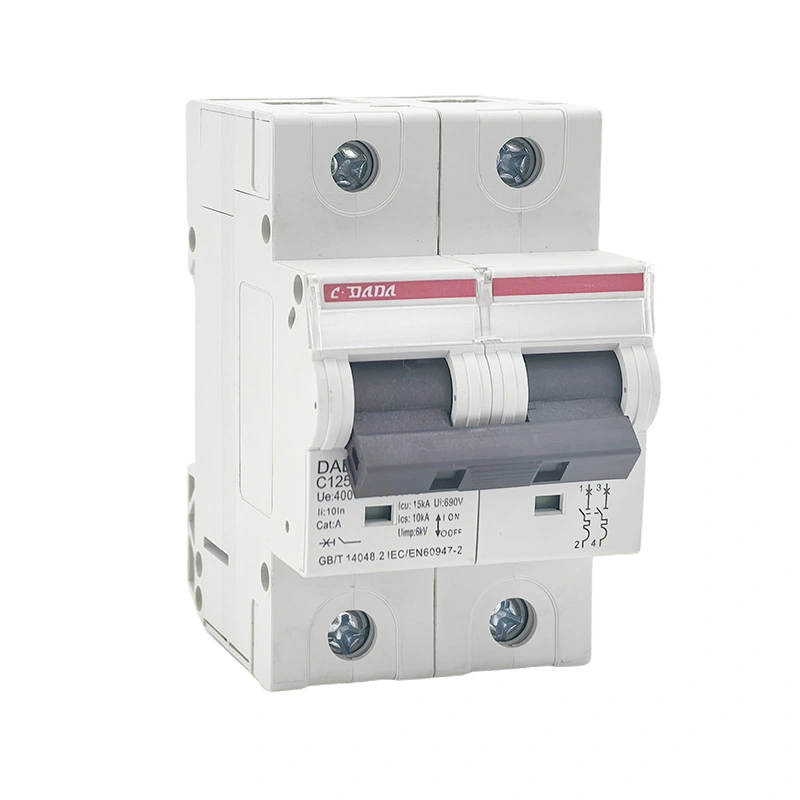

Zer da 125 15KA miniaturazko etengailu bat?
125 15KA Miniaturazko Circuit Breaker korronte handiko babes-gailu bat da, zirkuitu elektrikoak eteteko diseinatuta, korronte egoera anormalak gertatzen direnean. Produktuaren izendapenean, "125"-k, oro har, 125A-ko korronte nominala identifikatzen du, eta "15KA"-k, berriz, 15kA-ko zirkuitulaburra hausteko ahalmenari dagokio proba-baldintza eta estandarren arabera.
Bi zenbaki hauek ezaugarri elektriko desberdinak deskribatzen dituzte. 125A kalifikazioa etengailuak zehaztutako funtzionamendu-baldintzetan egiteko diseinatuta dagoen korronteari dagokio. 15kA zifra etengailuak zehaztutako baldintzetan segurtasunez eten dezakeen zirkuitulaburreko korronte prospektiboaren mailari dagokio.
Bereizketa hori garrantzitsua da ingeniariek etengailuak konparatzen dituztenean. Korronte nominal altuago batek ez du automatikoki esan nahi zirkuitulaburra hausteko ahalmen handiagoa. Bi balioak instalazioaren ezaugarri elektrikoen arabera ebaluatu behar dira.
Shanghai DaDa Electric Co., Ltd.-ren DAB7-125 seriea energia banatzeko aplikazio industrialetarako eta komertzialetarako garatu da. Argitaratutako produktuaren informazioak 125A gehienezko korronte nominala eta hausteko ahalmen handiko aukerak identifikatzen ditu 15kA barne. Fabrikatzaileak babes termiko-magnetikoa eta korrontea mugatzeko diseinua ere zehazten du.
Zergatik du garrantzia 125A eta 15KA?
Banaketa elektrikoko sistemek akatsen energia handia izan dezakete, batez ere transformadoreetatik, banaketa-tauletatik, industria-makineriatik eta potentzia-karga handietatik gertu. Babes-gailu bat zehaztutako etenaldi-gaitasunaren gainetik dagoen akats-korronte baten eraginpean badago, ondorioak ekipoen kalteak, gehiegizko arkuak eta segurtasun-arrisku larriak izan ditzake.
15kA-ko apurtze-ahalmen batek eten-marjina handiagoa ematen du hausteko ahalmen baxuko MCB estandar askok baino. Benetako egokitasuna, ordea, instalazio-puntuan dagoen zirkuitulaburreko korronte prospektiboaren eta aplikagarria den arau elektrikoaren eskakizunen araberakoa da.
| Parametroa | Adierazten duena | Zergatik Garrantzitsua |
|---|---|---|
| 125A | Korronte nominala | Etengailuaren korronte-garraio arrunta zehazten du. |
| 15kA | Zirkuitulaburrak eteteko gaitasun handia | Etengailuak zehaztutako matxura-korronte altuak eteten laguntzen du. |
| Bidaia termikoa | Gainkarga babestea | Gehiegizko korronte iraunkorreko baldintzei erantzuten die. |
| Bidaia magnetikoa | Zirkuitu laburren babesa | Funtzionamendu azkarra eskaintzen du akats egoera larrietan. |
| Korronte mugatzea | Matxuraren energia murriztea | Beheko ekipoetan jartzen den estresa mugatzen lagun dezake. |
Banaketa-sistema bat diseinatzerakoan, etengailua, beraz, benetako kargaren kalkulutik, eroaleen kalifikaziotik, akats-korrontearen kalkulutik, tentsiotik, maiztasunetik, poloen konfiguraziotik eta koordinazio-eskakizunetatik aukeratu behar da, korronte-kalifikaziotik soilik.
Nola funtzionatzen du babes-mekanismoak?
MCB moderno batek, oro har, bi abiarazte-printzipio konbinatzen ditu: babes termikoa eta babes magnetikoa. Bi mekanismoek gainkorronte mota ezberdinei aurre egiten diete.
Babes termikoak denboran irauten duten gainkarga baldintzei erantzuten die. Korronteak aurreikusitako funtzionamendu-maila gainditzen duenean, beroak elementu termikoak funtzionatu eta zirkuitua irekitzen du.
Babes magnetikoa korronte handiko akatsen baldintzetarako pentsatuta dago. Erantzun magnetiko indartsu batek bizkor aktibatzeko mekanismoa zirkuitu labur larria gertatzen denean.
Matxurak eteten direnean kontaktuak banatzen direnean, arku elektriko bat sor daiteke. Arkua kudeatzeko barne egiturek etenaldian arkua kontrolatzen eta itzaltzen laguntzen dute.
Korrontea mugatzen duen eraikuntzak zirkuitulabur-gertaera batean zirkuitutik igarotzen uzten den energia murrizten du, konektatutako osagaien estresa murrizten lagunduz.
DAB7-125 produktuaren informazioak bidaia-funtzio termiko eta magnetiko bat, bidaiarik gabeko mekanismo bat eta korrontea mugatzeko diseinua deskribatzen du. Ezaugarri hauek bereziki garrantzitsuak dira babes-gailuak koherentziaz erantzun behar duen gainkarga luzeei eta korronte handiko akatsei.
Zein ezaugarri hobetzen dute errendimendu praktikoa?
Babes elektrikoko ekipamendua ez da bere korronte nagusiaren kalifikazioaren arabera soilik ebaluatzen. Eraikuntza mekanikoak, terminalen diseinuak, kontaktu-materialek, muntatze-metodoek eta barne-arku-kontroleko antolamenduek erabilgarritasun praktikoan eragina izan dezakete.
- Hausteko ahalmen handia:15kA-ko zehaztapenak zirkuitulaburrak eteteko gaitasun handiagoa eskaintzen du ohiko hausteko ahalmen baxuko MCB askok baino.
- Kable terminal handiak:DAB7-125 seriea 35 mm²-ra arteko kobre eta aluminiozko eroaleetarako egokiak diren terminal handiekin diseinatuta dago, fabrikatzaileak argitaratutako informazioaren arabera.
- Bidaiarik gabeko mekanismoa:Etengailuak babes-funtzioa mantendu dezake funtzionamendu-mekanismoa ON posizioan egon arren.
- Kontaktu positiboaren adierazpena:Kontaktuen egoeraren adierazgarri argiak ikuskapena eta mantentze-lanak erraztu ditzake.
- Funtzionamendu termiko-magnetikoa:Gainkorronte-baldintza desberdinak bidai-mekanismo osagarrien bidez konpondu daitezke.
- DIN errailaren muntaketa:Muntatze modularrak banaketa ekipamendu bateragarrien barruan instalazioa errazten du.
- Suaren aurkako itxitura:Argitaratutako DAB7-125 informazioak PA66 suaren aurkako material bat zehazten du.
Xehetasun horiek garrantzitsuak dira banatzaileentzat eta sistema integratzaileentzat, instalazioaren eraginkortasunak eta zerbitzuen gaitasunak funtzionamendu-esperientzia osoa eragin dezaketelako, ez hasierako erosketa prezioan soilik.
Non erabil daiteke 125 15KA MCB bat?
125A-ko hausteko gaitasun handiko MCB bat kontsidera daiteke banaketa elektrikoko sistemetarako, non zirkuituaren korrontea eta matxura-maila gailuaren zehaztutako funtzionamendu-eremuan sartzen diren. Aplikazio-ingurune tipikoak instalazio industrialak, eraikin komertzialak, ekipamenduak banatzeko panelak eta korronte handiagoko beste zirkuitu batzuk izan daitezke.
| Aplikazioa | Baldintza tipikoa | Balizko Onura |
|---|---|---|
| Banaketa industriala | Korronte-karga handiagoak eta akats-baldintza zorrotzak | Korronte-ahalmen handia zirkuitu laburren babesarekin |
| Eraikin komertzialak | Banaketa babes fidagarria | Banaketa-zirkuituetarako babes modular trinkoa |
| Makineria sistemak | Ekipo elektrikoen eta elikagailuen babesa | Gainkorrontearen erantzun termikoa eta magnetikoa |
| Banaketa panelak | Espazio eraginkorrak babesteko gailuak | DIN-errailaren instalazioa eta eraikuntza modularra |
| Energia intentsiboko ekipoak | Zirkuitu korronte handiagoa | Gehienez 125 A-ko korronte nominalaren konfigurazioa hautatutako modeloaren arabera |
Aplikazioaren egokitasuna diseinu elektriko osoaren aurrean baieztatu behar da beti. Tentsioak, maiztasunak, matxura-korronteak, eroaleen tamainak, giro-tenperaturak, poloen konfigurazioa eta aplikagarriak diren instalazio-arauek etengailuaren hautaketa egokia alda dezakete.
Aztertu beharreko funtsezko zehaztapenak
Erosleek "125A" eta "15kA"-n jartzen dute arreta sarritan, erraz ulertzen direlako. Hala ere, kontratazio profesionalak zehaztapenen berrikuspen zabalagoa eskatzen du.
| Zehaztapena | Erosketa Galdera |
|---|---|
| Korronte nominala | Hautatutako kalifikazioa bat dator kalkulatutako zirkuituaren kargarekin eta eroaleen ahalmenarekin? |
| Hausteko ahalmena | Zehaztutako 15 kA-ko ahalmena egokia al da matxura-korronte prospektiborako? |
| Tentsio nominala | Etengailua bat dator sistemaren tentsioarekin eta banaketa antolamenduarekin? |
| Polo kopurua | Zirkuituak 1P, 2P, 3P, 4P edo beste konfigurazio bat behar al du? |
| Bidaiaren kurba | Hautatutako askapen-ezaugarria bateragarria al da konektatutako kargarekin? |
| Aplikatu beharreko estandarra | Produktuak xede-merkaturako eta instalaziorako eskatutako estandarra betetzen al du? |
| Terminalen edukiera | Borneek segurtasunez jaso dezakete zehaztutako eroalea? |
| Instalazio metodoa | Beharrezkoa al da DIN errailen muntaketa edo beste muntaketa bat? |
Adibidez, IEC 60947-2 eta IEC/EN 60898-1-ek sailkapen eta proba-esparru desberdinak erabiltzen dituzte etengailuetarako. Argitaratutako fabrikatzaileen datuek, beraz, Icu eta Icn terminologia izan dezakete estandarraren eta produktuen kategoriaren arabera. Erosleak zehatz-mehatz egiaztatu beharko du zein kalifikazio aplikatzen den aurreikusitako instalazioaren tentsio eta funtzionamendu-baldintzetan.
Nola hautatu konfigurazio egokia
125 15KA Miniaturazko etengailu bat aukeratzea sistema elektrikotik hasi behar da produktuen katalogoan baino. Hautaketa prozesu sinple batek etengailua zirkuituarekin bat ez etortzeko arriskua murriztu dezake.
- Diseinuaren korrontea zehaztu.Kalkulatu espero den karga-korronte etengabea eta tarteka.
- Egiaztatu eroaleen kalifikazioa.Babes-gailuak kablearen onarpen-korrontearekin koordinatu behar du benetako instalazio-baldintzetan.
- Zirkuitu laburren korronte prospektiboa zehaztu.Hautatutako haustura-ahalmena egokia izan behar da instalazio-puntuan dagoen matxura mailarako.
- Egiaztatu tentsioa eta maiztasuna.Ziurtatu etengailua sistema elektrikorako baloratua dagoela.
- Hautatu zutoinaren antolaketa.Kontuan hartu fase eta neutro eroaleen baldintzak.
- Bidaiaren ezaugarriak berrikustea.Bidaia-kurbak konektatutako kargarako eta espero diren astinaldi-baldintzetarako egokia izan behar du.
- Berretsi estandarrak eta ziurtagiriak.Egiaztatu xede-merkatuaren eskakizunak, proiektuaren zehaztapenak eta tokiko arau elektrikoa.
- Egiaztatu bateragarritasun fisikoa.Egiaztatu neurriak, terminalaren tamaina, DIN errailaren bateragarritasuna eta panelen tartea.
Instalazio eta Mantentze-gogoetak
Instalazio zuzena ezinbestekoa da korronte handiko babes-gailuetarako. Ondo diseinatutako etengailu batek ere ezin ditu konpentsatu okerreko tamainako eroaleak, terminal solteak, itxitura desegokiak edo instalazio praktika desegokiak.
- Egiaztatu etengailuaren modeloa eta kalifikazioa instalatu aurretik.
- Isolatu hornidura elektrikoa eta jarraitu aplikagarria den segurtasun-prozedura.
- Egiaztatu eroalearen sekzioa terminalarekin bateragarria dela.
- Prestatu eroaleak behar bezala eta saihestu kaltetutako edo gaizki kendutako kableen muturrak.
- Estutu terminalak fabrikatzaileak zehaztutako eskakizunen arabera.
- Ziurtatu etengailua ondo muntatuta dagoela DIN errail bateragarrian.
- Egiaztatu itxiturak babes eta sake egokiak ematen dituela.
- Ikuskatu terminalak aldian-aldian gainberotzearen, kolorearen kolorazioa edo soltetasun mekanikoaren zantzurik ikusteko.
- Probatu babes-sistema instalazioaren mantentze-baldintzen arabera.
Mantentze-programak ingurumena eta lan-zikloa islatu behar ditu. Karga handiak, maiz aldatzea, hautsa, bibrazioa edo tenperatura altuak dituzten industria-instalazioek arin kargatutako barruko banaketa-sistemek baino maizago ikuskatu behar dute.
Ohiko arazoak eta erosteko kezkak
Korronte handiko MCBen erosleek hainbat erronka praktiko topatzen dituzte maiz. Kontratazio aurretik arazo horiei aurre egiteak atzerapenak eta instalazio-arazoak ekidin ditzake.
Produktu-zerrenda batzuek "haustura-gaitasun handia" generikoa baino ez dute aipatzen. Erosleek balorazio, estandar, tentsio eta probaren oinarri zehatzak eskatu behar dituzte.
125A hautatzeak kablearen ahalmena eta benetako diseinuaren korrontea egiaztatu gabe koordinazio arazoak sor ditzake.
Eroale handiagoek behar den sekzio-eremua onartzeko diseinatutako terminalak behar dituzte. Terminalen bateragarritasuna erosi aurretik baieztatu behar da.
Nazioarteko erosleek sarritan zehaztapen teknikoak, ziurtagiriak, marrazkiak eta produktuaren informazioa behar dituzte proiektuak onartzeko.
Hornitzaile profesional batek produktuaren datu argiak emateko gai izan behar du eta erosleei korronte nominalaren, eten-ahalmenaren, bidaia-ezaugarrien eta instalazio-eskakizunen arteko desberdintasunak ulertzen lagundu behar die.
Zergatik Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.-k zirkuituak babesteko produktuak garatzen eta fabrikatzen ditu aplikazio elektriko industrial eta komertzialetarako. Argitaratutako produktuen zorroan MCB, MCCB, RCBO, RCCB eta erlazionatutako zirkuitu babesteko ekipoak daude.
DAB7-125 seriea korronte-ahalmen handiagoa eta zirkuitulaburrak hausteko gaitasun handia behar duten aplikazioetarako kokatuta dago. Argitaratutako zehaztapenek 15 kA-ko haustura-ahalmen handia, bidai-funtzioa termiko-magnetikoa, korrontea mugatzeko diseinua, kontaktu positiboaren adierazle eta eroale handiagoetarako egokiak diren terminalak dira. :contentReference[oaicite:1]{index=1}
Fabrikatzailearen fabrikaren informazioak estanpazio, puntu-soldadura, errematxaketa, injekzio-moldaketa eta muntaketa tailerrak ere deskribatzen ditu, bai MCB eta bai MCCB produktuen ekoizpenari laguntzeko. :contentReference[oaicite:2]{index=2}
Banatzaileentzat, elektrizitate handizkako saltzaileentzat, panelen eraikitzaileentzat eta OEM bezeroentzat, fabrikazio-gaitasun mota hau erabilgarria izan daiteke produktuen hornikuntza koherentea, dokumentazio teknikoa eta konfigurazio-laguntza erosketa-erabaki baten zati garrantzitsuak direnean.
| Eroslearen eskakizuna | Dagokion DAB7-125 Ezaugarri |
|---|---|
| Korronte handiko zirkuituaren babesa | Korronte nominala 125A arte |
| Zirkuitulaburreko eskakizun handiagoak | 15 kA-ko eten-ahalmena arte argitaratutako produktuaren informazioaren arabera |
| Gainkarga babestea | Bidaia termikoaren funtzioa |
| Zirkuitu laburren erantzuna | Bidaia magnetikoaren funtzioa |
| Eroale handiagoak | Kable-terminal handiak 35 mm²-ra arteko eroaleetarako diseinatuta daude fabrikatzailearen informazioaren arabera |
| Panelen instalazioa | DIN errail modularra muntatzeko diseinua |
Produktuen zehaztapenak beti berretsi behar dira azken dokumentazio teknikoaren aurka behin betiko proiektua onartu aurretik, batez ere etengailua matxura-korronte handiko ingurune batean edo sistema elektriko arautu batean instalatuko denean.
Maiz egiten diren galderak
15KA 15kA-ko zirkuitulaburra hausteko ahalmenari dagokio, zehaztutako proba baldintzetan. Gailuak eteteko diseinatuta dagoen zirkuitu laburren korronte prospektiboaren maila adierazten du, dagokion kalifikazioaren eta estandarraren arabera.
Ez. Aukerak kontuan hartu behar ditu eroaleen ahalmena, kargaren ezaugarriak, sistemaren tentsioa, giro-baldintzak, matxuraren korrontea, poloen konfigurazioa eta aplika daitezkeen eskakizun elektrikoak.
125A etengailuaren korronte nominalarekin lotzen da, eta 15kA zirkuitulaburrak eteteko gaitasunari egiten dio erreferentzia. Babes-gailuaren ezaugarri desberdinak deskribatzen dituzte.
Industria-banaketa-zirkuitu egokietarako kontuan har daiteke sistema elektrikoa produktuak zehaztutako kalifikazio eta instalazio-baldintzen barruan sartzen denean.
Ez. Hausteko gaitasuna hautapen faktore bakarra da. Tentsioa, korronte nominala, irteera-ezaugarriak, eroaleen koordinazioa, poloen konfigurazioa eta instalazio-baldintzak ere ebaluatu behar dira.
Babes termikoak gainkarga iraunkorreko baldintzei aurre egiten die, eta babes magnetikoak azkar erantzuten die korronte handiko akats baldintzei, hala nola zirkuitu laburrak.
Shanghai DaDa Electric-ek argitaratutako DAB7-125 informazioak dio bere kable-terminal handiak egokiak direla 35 mm²-ko kobre eta aluminiozko kableetarako. Instalatu aurretik, eroaleen antolamendu zehatza unean uneko dokumentazio teknikoarekin berretsi behar da beti.
Erosleek fitxa teknikoa, aplikagarriak diren estandarrak, tentsio nominala, hausteko ahalmenaren datuak, bidaiaren ezaugarriak, dimentsioko marrazkiak, terminalen informazioa, ziurtagiriak eta helmugako merkatuari dagozkion ontziari buruzko xehetasunak eskatu behar dituzte.
Azken Gogoetak
125 15KA Miniaturazko Circuit Breaker eskakizun konbinazio zehatz bati erantzuten dio: korronte nahiko altua eta zirkuitulaburrak eteteko ahalmen hobetua. Ingeniarientzat eta erosketa taldeentzat, balorazio bakoitzak zer adierazten duen ulertzea ezinbestekoa da erabaki tekniko zuzena hartzeko.
Gogoeta garrantzitsuenak "125A" eta "15kA" zifretatik haratago zabaltzen dira. Ebaluazio oso batek tentsio nominala, matxura-korrontea, bidaiaren ezaugarriak, poloen konfigurazioa, eroaleen bateragarritasuna, aplikagarriak diren estandarrak, instalazio-ingurunea eta dimentsio fisikoak izan behar ditu.
Shanghai DaDa Electric Co., Ltd.-ren DAB7-125 serieak korronte handiko babesa konbinatzen ditu funtzionamendu termiko-magnetikoarekin, korrontea mugatzeko diseinuarekin, kable-terminal handiak eta 15kA-rainoko apurketa-ahalmena argitaratua. Ezaugarri horiei esker, produktua garrantzitsua da industria- eta merkataritza-banaketaren aplikazio sorta baterako, sistema elektrikoarekin behar bezala egokitzen denean.
Eraiki babes-irtenbide fidagarriagoa
125 15KA etengailu miniatural baten bila zabiltza banaketa industrialetarako, energia komertzialetarako, panel elektrikoetarako edo OEM proiektuetarako?Shanghai DaDa Electric Co., Ltd.produktuaren informazioa eta laguntza teknikoa eskain ditzake zure aplikazioen eskakizunetarako.
Partekatu zure korronte nominala, sistemaren tentsioa, poloen konfigurazioa, beharrezko hausteko ahalmena eta aplikazio baldintzak gure taldearekin. Produktuen zehaztapenetarako, proiektuen kontsultarako edo erosketa masiboko eskakizunetarako,jarri gurekin harremanetanzirkuituaren babeserako irtenbide egokia eztabaidatzeko.
