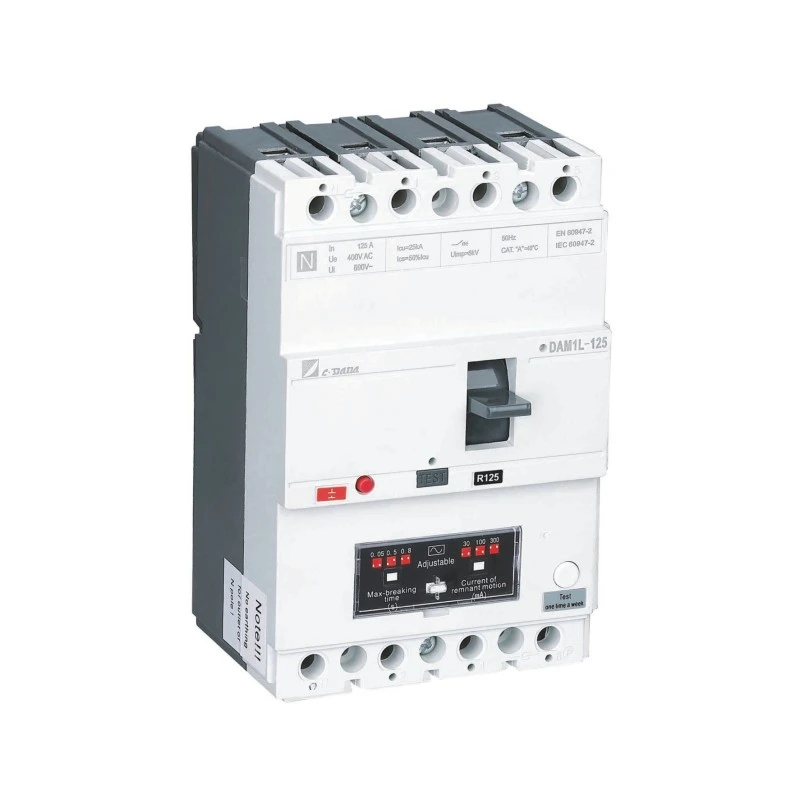

AnMCCB ihesen babesarekinOhiko kaxa moldatua etengailuaren funtzioak konbinatzen ditu hondar-korrontearen babesarekin soluzio koordinatu batean. Eraikin komertzialen, industria-instalazioen, ekipoen fabrikatzaileen eta kontratista elektrikoen kasuan, honek erronka komun bati aurre egin diezaioke: potentzia-zirkuitu bat gainkarga eta zirkuitu laburretatik babestea, arriskutsuak izan daitezkeen ihes-korronte detektatuz.
Gakoa ez da funtzio gehiago dituen etengailu bat aukeratzea besterik ez. Gailuak sistemaren tentsioarekin, korronte nominalarekin, zirkuitu labur-baldintzekin, poloen konfigurazioarekin, ihes-korrontearen ezarpenarekin, instalazio-ingurunearekin eta koordinazio-eskakizunekin bat etorri behar du. Gida honek teknologiak nola funtzionatzen duen, zein arazo konpontzen dituen eta erosleek zer egiaztatu behar duten azaltzen du isurien babesa duen MCCB bat zehaztu aurretik.
Aurkibidea
- 1. Zer da ihesen babesarekin MCCB bat?
- 2. Nola funtzionatzen du ihesen babesak?
- 3. Zein arazo elektriko zuzendu ditzake?
- 4. Zergatik konbinatu MCCB eta ihesen babesa?
- 5. Non erabiltzen da ihes-babesa duen MCCB bat?
- 6. Zer egiaztatu beharko lukete erosleek hautatu aurretik?
- 7. Parametro nagusiak azalduta
- 8. MCCB, ihesen babesarekin eta babes gailu bereiziekin
- 9. Instalazioa eta mantentze-lanak
- 10. Shanghai DaDa Electric Co., Ltd. eta Leakage Protection Solutions
- 11. Maiz egiten diren galderak
- 12. Ondorioa
1. Zer da ihesen babesarekin MCCB bat?
Moldatutako kaxa etengailu bat, normalean MCCB deitzen dena, tentsio baxuko zirkuitu elektrikoak gainkarga eta zirkuitulaburra bezalako baldintzetatik babesteko diseinatuta dago. Oinarrizko babes-etengailu bat ez bezala, MCCB bat korronte-kalifikazio eta eten-ahalmen ugaritan hauta daiteke, merkataritza- eta industria-banaketa-sistemetarako egokia bihurtuz.
AnMCCB ihesen babesarekinHondar-korrontea edo lur-ihesaren detekzioa gehitzen die ohiko babes-funtzio horiei. Ihes-korronte anormal bat hautematen denean eta konfiguratutako funtzionamendu-mailara iristen denean, babes-mekanismoak bidaia bat abiarazi eta kaltetutako zirkuitua deskonektatu dezake.
Konbinazio hau bereziki erabilgarria da diseinatzaile elektrikoek babes-geruza bat baino gehiago nahi dituztenean panelen antolamendu alferrikako konplikaturik sortu gabe. Produktu komertzialak MCCB-plus-hondar-korronte konponbide integratu gisa edo MCCB gisa eskuragarri daude hondar-korronte modulu bateragarriekin konbinatuta. IEC 60947-2-ek hondar-korrontearen babesa duten etengailuen baldintzak biltzen ditu, fabrikatzaileek konfigurazio eta doikuntza-tarte desberdinak eman ditzakete bitartean.
2. Nola funtzionatzen du ihesen babesak?
Zirkuitu elektriko osasuntsu batean, irteerako eroaleetatik igarotzen den korronteak zirkuitutik itzultzen den korrontearekin bat etorri behar du. Isuri-egoera bat gertatzen da korrontearen zati batek nahi gabeko bide bat hartzen duenean, adibidez, isolamenduaren hondatzearen ondorioz, konektatutako ekipamenduak edo energizatutako zati batekin harremanetan jartzen denean.
Isurien babesak desoreka honekin lotutako hondar-korrontea kontrolatzen du. Neurtutako hondar-korronteak gailuak konfiguratutako funtzionamendu-atalasea gainditzen badu, babes-sistemak bidalketa-seinalea bidaltzen dio MCCB mekanismoari.
Produktuaren diseinuaren arabera, ihesen babesak funtzionamendu-korronte erregulagarria, denbora-atzerapena, proba-funtzionalitatea, alarma-adierazpena edo beste monitorizazio-funtzio batzuk eskain ditzake. MCCB ihesak babesteko produktu komertzialek frogatzen dute sentsibilitatea eta atzerapen ezarpenak nabarmen alda daitezkeela aurreikusitako aplikazioaren arabera.
Zergatik desberdina da hau gainkarga babesarekin?
Gainkargaren babesak eta ihesen babesak arazo ezberdinei erantzuten diete. Gainkargatutako zirkuitu batek gehiegizko korrontea har dezake, karga gehiegi konektatuta daudelako edo ekipoak aurreikusitako ahalmenetik kanpo funtzionatzen duelako. Ihes-matxura, ordea, nahi duen bide eroaletik ihes egiten duen korrontea da.
Hori dela eta, gainkarga babesteko gaitasuna handitzeak ez du automatikoki ihesen babes egokia eskaintzen. Banaketa-sistema elektriko bat diseinatzerakoan bi funtzioak bereizita hartu behar dira kontuan.
3. Zein arazo elektriko zuzendu ditzake?
Lantegietan, merkataritza-eraikinetan eta azpiegitura-proiektuetan erabiltzen diren ekipamendu elektrikoak denbora luzez funtziona dezake baldintza zorrotzetan. Hezetasunak, hautsak, isolamenduaren zahartzeak, kalte mekanikoak, instalazio-akatsak eta ekipoen hondatzeak korronte-bide anormalak eragin ditzakete.
Kaltetutako edo zahartzen den isolamenduak nahi gabeko korronte-bideak sor ditzake, agian ohiko zirkuitu labur baten antzera jokatzen ez dutenak.
Hondar-korrontearen babesak zirkuituaren deskonexio azkarra behar duten ihes-baldintzak detektatzen lagun dezake.
Babes-funtzioak konbinatzeak antolamendua erraztu dezake hainbat osagai independente erabiltzearekin alderatuta.
Benetako babes-maila sistema elektriko osoaren, gailuaren konfigurazioaren eta instalazio-baldintzen araberakoa da. Beraz, ihes-babesa duen MCCB bat behar bezala diseinatutako babes-eskema baten zati gisa tratatu behar da, arrisku elektriko guztietarako irtenbide unibertsal gisa beharrean.
4. Zergatik konbinatu MCCB eta ihesen babesa?
Proiektu elektriko askorentzat, erakargarri nagusia gailuen antolamendu koordinatu batean babes-baldintza batzuk erantzuteko gaitasuna da. Hau baliotsua izan daiteke panelen espazioa, instalazio denbora eta sistemaren koordinazioa garrantzitsuak diren lekuetan.
1. Babes-funtzio anitz
Behar bezala konfiguratutako gailu batek gainkarga, zirkuitulaburra eta hondar-korronte babesa eman dezake babes-arkitektura berean. Horri esker, errazagoa da ingeniariek elikadura edo banaketa-zirkuitu baterako babes-estrategia definitu bat ezartzea.
2. Panelen diseinu eraginkorragoa
Babes-osagai integratuek edo elkarri lotuta dauden gailuak, kableatuak eta muntaketa-moldaketak bereizi beharra murriztu dezakete. Hondar-korrontearekin babestutako MCCB-en fabrikatzaileek instalazio trinkoa eta osagaien eskakizun murrizketak abantaila praktiko gisa nabarmentzen dituzte.
3. Babes erregulagarria
Produktu batzuek hondar-korronte atalase erregulagarriak eta denbora-atzerapenak eskaintzen dituzte. Horri esker, babes-antolamendua zirkuitu desberdinetara egokitu daiteke aplikazio bakoitzerako ezarpen finko batean oinarritu beharrean.
4. Sistemaren plangintza errazagoa
Gainkargak, zirkuitulaburrak eta ihesak elkarrekin kontuan hartzen direnean, ingeniariek babes-estrategia osoa ebaluatu dezakete osagai indibidualak modu independentean hautatu beharrean.
5. Non erabiltzen da ihes-babesa duen MCCB bat?
Aplikazio egokia diseinu elektrikoaren, tokiko eskakizunen eta produktuaren zehaztapenen araberakoa da. Aplikazio-eremu tipikoak hauek dira:
- Eraikin komertzialak banatzeko taulak
- Energia banatzeko industria-sistemak
- Fabrikako ekoizpen ekipoak
- Motor eta makineriaren elikadurak
- Tailerrak eta fabrikazio instalazioak
- Azpiegitura eta zerbitzu-instalazioak
- Lur-ihesak kontrolatu behar dituzten ekipamendu elektrikoak
- Panelen espazioa mugatua den banaketa-sistemak
- Gainkarga, zirkuitulaburra eta hondar-korronte babesa behar duten proiektuak
MCCBak oso erabiliak dira banaketa industrial eta komertzialean, haien egungo balorazioek eta eteteko gaitasunek adar-zirkuitu txikien etengailuen ohiko gamatik haratagoko aplikazioak estal ditzaketelako.
6. Zer egiaztatu beharko lukete erosleek hautatu aurretik?
Amperaje nominalean soilik oinarritutako ihes-babesa duen MCCB hautatzeak arazoak sor ditzake instalazioan. Erosleek fabrikatzaileari edo ingeniari elektrikoari sistemaren informazio nahikoa eman beharko diote modelo bat baieztatu aurretik.
- Korronte nominala:Zehaztu espero den karga jarraitua eta hautatu zirkuitu osoko diseinuaren arabera korronte-kalifikazio egokia.
- Funtzionamendu-tentsioa:Egiaztatu sistemaren tentsioa eta produktua nahi den AC aplikaziorako egokia den.
- Polo kopurua:Egiaztatu sistemak 3P, 4P edo beste konfigurazio bat behar duen.
- Zirkuitu laburren gaitasuna:Egiaztatu eskuragarri dagoen matxura-korrontea eta ziurtatu etengailuak eten-kalifikazio egokia duela.
- Ihesaren sentsibilitatea:Zehaztu nahi den babes-estrategiarako beharrezkoa den funtzionamendu-korrontea.
- Denbora atzerapena:Kontuan izan berehalako funtzionamendua edo denbora-atzeratutako erantzuna behar den urez gorako edo beherako gailuekin koordinatzeko.
- Instalazio baldintzak:Berrikusi giro-tenperatura, itxitura, hezetasuna, altitudea eta beste ingurumen-faktore garrantzitsuak.
- Arauak eta ziurtagiriak:Helburuko merkatuan eskatzen diren estandarrak eta homologazioak berrestea.
7. Parametro nagusiak azalduta
Parametro hauek bereziki garrantzitsuak dira MCCB ihesak babesteko produktu desberdinak alderatzean.
| Parametroa | Zergatik Garrantzitsua | Erosleek baieztatu behar dutena |
|---|---|---|
| Korronte nominala (in) | Etengailuak baldintza zehatzetan eraman behar duen korronte maila definitzen du. | Lotu etengailua zirkuituaren kargarekin eta eroaleen diseinuarekin. |
| Tentsio nominala (Ue) | Aplikaziorako funtzionamendu-tentsio elektrikoa definitzen du. | Egiaztatu sistemaren tentsioarekin bateragarritasuna. |
| Hausteko Ahalmena | Proba-baldintzetan etengailuak segurtasunez eten dezakeen matxura-korrontea adierazten du. | Konparatu produktuaren balorazioa eskuragarri dagoen zirkuitulabur-korrontearekin. |
| Isuri-korrontearen ezarpena | Isurien babesak funtzionatzen duen hondar-korronte maila zehazten du. | Berretsi behar den sentsibilitatea eta doikuntza-tartea. |
| Denbora Atzerapena | Isurien babesa beste babes-gailu batzuekin koordinatzen lagun dezake. | Egiaztatu eskatutako erantzuna berehalakoa edo atzeratua den. |
| Polo kopurua | Zein eroale konmutatu eta babestuta dauden zehazten du. | Berretsi 3P, 4P edo beharrezko beste konfigurazio bat. |
| Arauak | Produktuaren errendimendua eta probak egiteko esparru bat eskaintzen du. | Egiaztatu aplikagarriak diren IEC, eskualdeko eta proiektuko eskakizunak. |
Esate baterako, gaur egungo produktu komertzialek hondar-korrontearen babesa duten produktu komertzialek korronte nominalaren, poloen konfigurazioaren, funtzionamendu-tentsioaren eta eteteko ahalmenaren konbinazio desberdinak eskain ditzakete. Zehaztapen hauek produktuaren datu-orri errealarekin egiaztatu behar dira beti, produktuaren kategoriatik bakarrik hartu beharrean.
8. MCCB, ihesen babesarekin eta babes gailu bereiziekin
Teknikoki egokiak izan daitezke babes-antolamendu integratuak zein bereiziak. Konfigurazio hobea proiektuaren arkitektura elektrikoaren, espazio-eskakizunen, koordinazio-estrategiaren eta kontratazioaren lehentasunen araberakoa da.
| Kontuan hartzea | MCCB ihesen babesarekin | Babesteko antolamendu bereizia |
|---|---|---|
| Panelen diseinua | Antolaketa trinkoa eskain dezake. | Baliteke muntatzeko espazio gehigarria behar izatea. |
| Kableatua | Babesteko osagai bereizien arteko interkonexioa murrizten du. | Kableatu eta koordinazio gehigarriak behar ditzake. |
| Babes-funtzioak | Babes antolamendu konbinatu baten inguruan diseinatua. | Funtzioak modu independentean hauta daitezke. |
| Mantentzea | Osagai bereizi gutxiagok ikuskapena erraztu dezake. | Banakako osagaiak bereizita ordezkatu daitezke diseinuaren arabera. |
| Pertsonalizazioa | Eskuragarri dauden etengailuen eta ihes-babesaren konfigurazioen araberakoa da. | Gailu desberdinak konbinatuz malgutasuna eskain dezake. |
Garrantzitsuena da integrazioak ez duela automatikoki egokitasuna esan nahi. Aukeratutako konbinazioak instalazioaren eskakizun elektrikoak bete behar ditu oraindik.
9. Instalazioa eta mantentze-lanak
Instalazio zuzena etengailu egokia hautatzea bezain garrantzitsua da. Isurien babesarekin ondo diseinatutako MCCB batek ere baliteke aurreikusitako errendimendua ez ematea, kableatuak, lurrerako antolamendua, ezarpenak edo instalazio-ingurunea okerrak badira.
Egiaztatu arretaz kableatzea
Jarraitu fabrikatzailearen kableatu-diagrama eta instalazio-argibideak. Fasea eta neutro eroaleak, hala badagokio, behar bezala antolatuta egon behar dira hondar-korrontea hautemateko sistemak nahi bezala funtziona dezan.
Egiaztatu ihesaren ezarpena
Ez ezazu suposatu eskuragarri dagoen ihes-korronte baxuena automatikoki egokia denik. Ezarpenak aurreikusitako babes-funtzioarekin eta zirkuituaren ezaugarri elektrikoekin bat etorri behar du.
Demagun Selektibitatea
Banaketa-sistema handiek babes-gailu anitz izan ditzakete. Haien funtzionamendu-ezaugarriak elkarrekin berrikusi behar dira, beheranzko matxura egoki batek instalazioaren zati askoz handiagoa alferrik deskonekta ez dezan.
Egin Proba Funtzionalak
Produktuak proba-funtzioa ematen duenean, fabrikatzaileak gomendatutako prozedura eta instalazioari dagozkion eskakizunak jarraitu behar ditu probak. Hondar-korronte gailu batzuek proba-funtzioak eta monitorizazio-eginbide osagarriak eskaintzen dituzte.
10. Shanghai DaDa Electric Co., Ltd. eta Leakage Protection Solutions
Shanghai DaDa Electric Co., Ltd.-k zirkuitu konbentzionalen babesak eta ihesen babesak elkarrekin lan egin behar duten aplikazioetarako diseinatutako MCCB irtenbideak eskaintzen ditu. Bere DAM1L seriea hondar-korrontearen babes integratua duen MCCB baten adibidea da, eraikuntzako sistema elektrikoak, industria guneak eta tentsio baxuko beste banaketa-ingurune batzuetarako diseinatua.
Produktuaren informazioak lau poloko eraikuntza, korronte-sorta zabala eta lur-isurien babes erregulagarria bezalako konfigurazioak adierazten ditu. Ereduaren arabera, ihesaren funtzionamendu-korrontea zehaztutako tarte batean konfigura daiteke, babes-estrategia aplikazio desberdinetara egokitzeko aukera emanez.
Atzerriko erosleentzat, banatzaileentzat, panelen eraikitzaileentzat eta kontratista elektrikoentzat, hurbilketarik erabilgarriena hornitzaileari proiektuaren baldintzak eskaintzea da aurrekontua eskatu aurretik. Horrek eskatzen duen korronte-kalifikazioa, polo-antolamendua, ihesaren ezarpena, hausteko ahalmena eta ziurtapena nahi den konfigurazioan eskuragarri dauden zehazten laguntzen du.
Kontsultetan sartzeko informazioa
- Beharrezko korronte nominala
- Sistemaren tentsioa eta maiztasuna
- Polo kopurua
- Beharrezko ihes-korronte-sentsibilitatea
- Beharrezko denbora-atzerapen-funtzioa
- Espero den zirkuitulabur-korrontea edo behar den hausteko ahalmena
- Instalazio ingurunea
- Xede-merkatua eta ziurtapen-eskakizunak
- Beharrezko kantitatea
- OEM edo pertsonalizatutako eskakizunak, hala badagokio
Xehetasun horiek hasieran emateak komunikazio teknikoa eraginkorragoa izan dezake eta azken instalazioarekin bat ez datorren etengailu bat hautatzeko arriskua murrizten du.
11. Maiz egiten diren galderak
Ihes-babesak nahi gabeko korronte-bide batek eragindako hondar-korrontea detektatzen du eta etengailuak abiarazte ditzake konfiguratutako funtzionamendu-atalasera iristen denean. Gainkarga eta zirkuitu laburren babes konbentzionaletik bestelako baldintza bati aurre egiten dio.
Ez. MCCB arrunt batek gainkarga eta zirkuitu laburren babesa bezalako funtzioak eskaintzen ditu, eta ihesak babestutako konfigurazio batek hondar-korronte detektatzeko eta babesteko gehitzen du.
Isurien babesak arrisku elektrikoetan eragin dezaketen korronte anormal batzuk detektatzen lagun dezake. Hala ere, suteen prebentzioa instalazio elektriko osoaren, ekipoen egoeraren, babes-ezarpenen eta aplikagarriak diren segurtasun-neurrien araberakoa da.
Ez dago instalazio bakoitzerako egokia den ezarpen bakarra. Balio egokia babes-helburuaren, zirkuituaren ezaugarrien, ekipoen eta aplikagarriak diren baldintza elektrikoen araberakoa da. Ezarpena langile kualifikatuak zehaztu behar du.
MCCB konfigurazioa normalean etengailu konbentzionalen babes-funtzioen inguruan diseinatzen da, baina babes-funtzio zehatzak modelo zehatzaren eta errupgailuaren konfigurazioaren araberakoak dira. Egiaztatu beti fabrikatzailearen dokumentazio teknikoa.
IEC 60947-2 estandar garrantzitsua da tentsio baxuko etengailuetarako eta hondar-korronteen babesa duten etengailuetarako garrantzitsuak diren baldintzak biltzen ditu. Eskualdeko estandarrak eta proiektuaren berariazko eskakizunak ere aplika daitezke.
Bai, eredu egokiak erabil daitezke industria-banaketa eta ekipamendu-aplikazioetan haien balorazio elektrikoak, babes-ezaugarriak eta ingurumen-zehaztapenak instalazioarekin bat datozenean.
Eman behar diren korrontea, tentsioa, poloak, hausteko ahalmena, ihes-korrontearen ezarpena, denbora-atzerapen-eskakizuna, instalazio-baldintzak, kantitatea eta xede-ziurtagiria. Horrek fabrikatzaileari nahikoa informazio ematen dio konfigurazio egoki bat gomendatzeko.
12. Ondorioa
Ihesetarako babesa duen MCCB batek babes elektrikoaren bi eremu garrantzitsu jorratzen ditu: gainkorronte konbentzionala babestea eta hondar-korrontea detektatzea. Funtzio horiek soluzio koordinatu batean sartuz, segurtasun elektrikoa, panelen espazioa eta sistemaren koordinazioa garrantzitsuak diren potentzia-banaketaren diseinuak errazten lagun dezake.
Urrats garrantzitsuena produktuaren izenetik haratago begiratzea da. Korronte nominalak, funtzionamendu-tentsioak, hausteko ahalmena, poloen konfigurazioa, ihesaren sentsibilitatea, denbora-atzerapena, instalazio-baldintzek eta aplikagarriak diren estandarrak eragiten dute MCCB jakin bat proiektu baterako egokia den ala ez.
Eraikin komertzialetarako, industria-instalazioetarako, banaketa-paneletarako edo OEM aplikazioetarako ihesak babestutako MCCBak ebaluatzen dituzten erosleentzat, benetako eskakizun elektrikoetatik zuzenean lan egitea da konfigurazio egoki bat identifikatzeko modurik fidagarriena.
