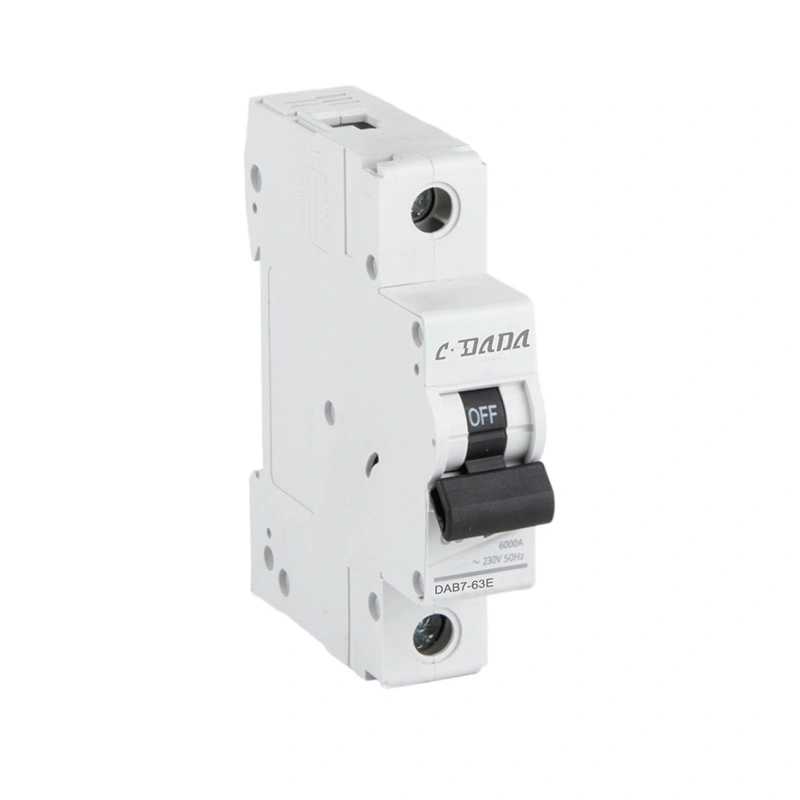

1P 6kA AC miniaturazko etengailua
Model:CDADA Series AC MCB
Anima zaitez CDADArekin harremanetan jarri eta lortu gure 1P 6kA AC miniaturazko etengailua fabrikako prezio zuzenarekin, gainkarga fidagarria eta zirkuitu laburren babesa eskaintzen duena DIN-errailaren diseinu trinkoarekin. Produktu honek abiarazte termiko-magnetiko zehatza eta egoera-adierazpen argia ditu, erraz instalatu eta mantentzeko. Errendimendu egonkorra eskaintzen du bizitegietarako eta merkataritza arineko zirkuituetarako, elikadura-hornidura segurua bermatzen du bizitza luzearekin.
CDADA 1P 6kA AC Miniature Circuit Breaker kalitate handiko polo bakarreko miniaturazko etengailu bat da, AC behe-tentsioko sistemetarako diseinatua. Gainkargaren eta zirkuitu laburren aurkako babes fidagarria eskaintzen du, zirkuitu elektrikoak eta konektatutako ekipoak modu eraginkorrean babestuz. Nazioarteko estandar zorrotzekin fabrikatua, AC MCB hau ezin hobea da babeserako irtenbide iraunkor eta eraginkorrak bilatzen dituzten banatzaile, OEM eta kontratista elektrikoentzat.
Produktuaren ezaugarriak eta abantailak
★ Diseinu trinkoa: espazioa aurrezteko egitura egokia banaketa-tauletarako
★ Hausteko ahalmen handia: 6kA zirkuitulaburrak eteteko gaitasuna segurtasuna hobetzeko
★ Zehaztasun-zirkuitu: bidai-unitate termiko-magnetikoak gainkarga eta zirkuitu laburren babes zehatza bermatzen du
★ Garbitu egoeraren adierazpena: ON/OFF leiho ikusgai zirkuituaren egoera azkar egiaztatzeko
★ Kableatu segurua: konexio egonkorra duten kalitate handiko terminalak, kontaktuen erresistentzia murrizten dutenak
★ Eraikuntza iraunkorra: Tenperatura handiko erresistentzia duen etxebizitza suaren aurkakoa
★ Instalazio erraza: 35 mm-ko DIN-errailaren muntaketa estandarra muntatzeko azkar
★ Kalitate fidagarria: % 100eko ikuskapen osoa bidali aurretik, errendimendu koherentea
Aplikazioak
★ CDADA 1P 6kA AC miniaturazko etengailua oso erabilia da:
★ Bizitegi-eraikinak, apartamentuak eta txaletak
★ Bulego-eraikinak, merkataritza-guneak eta merkataritza-instalazioak
★ Industria arineko lantegiak eta fabrikazio plantak
★ Merkataritza-guneak, hotelak eta jatetxeak
★ Ekipamendu publikoak eta azpiegitura proiektuak
★ Argiztapen-zirkuituak eta potentzia txikiko ekipoen babesa
Parametro Teknikoak
|
Elementua |
Zehaztapena |
|
Eredua |
CDADA Serie AC MCB |
|
Estandarra |
IEC60898 |
|
Mota |
AC MCB (Miniaturazko Etengailu) |
|
Poloak |

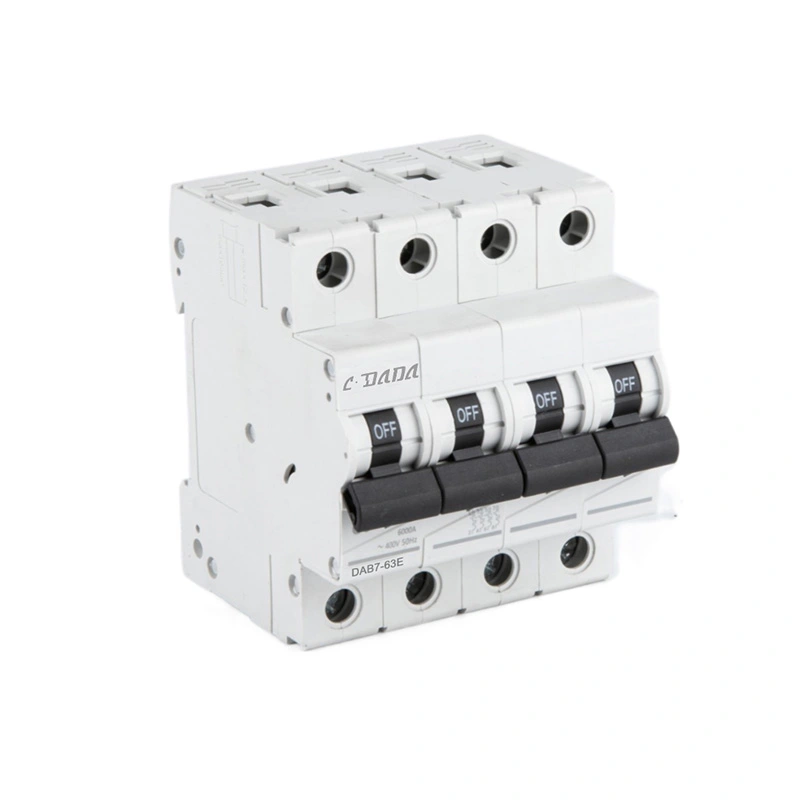

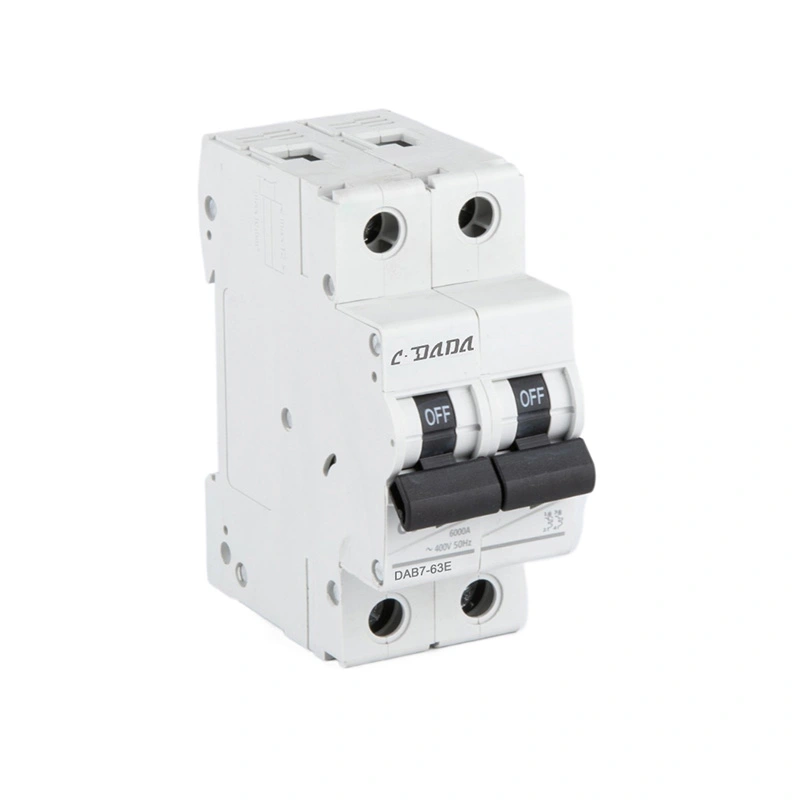

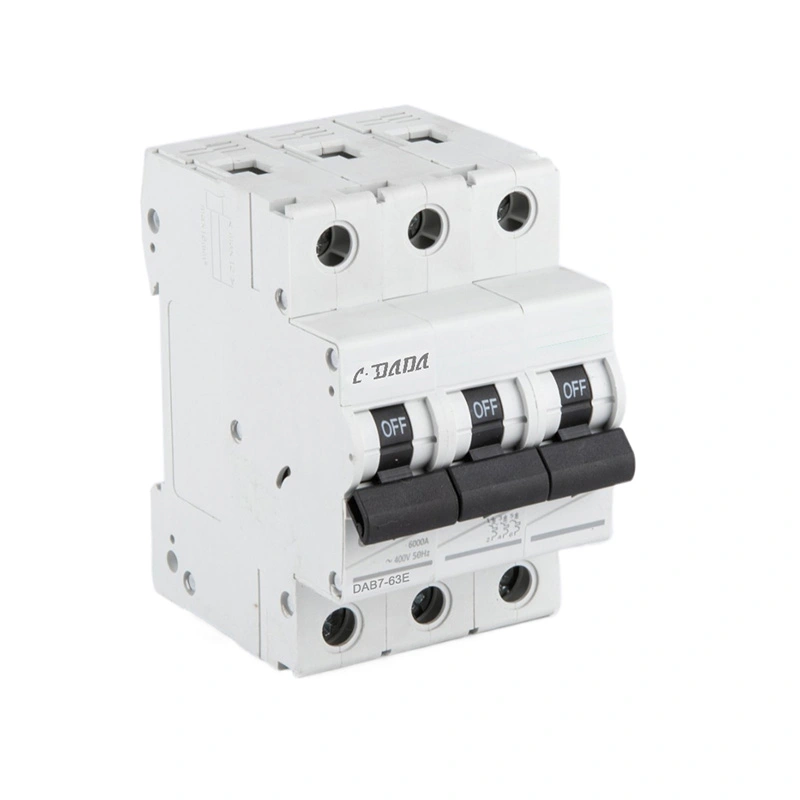

1P,2P,3P,4P |
|
Hausteko Ahalmena |
6kA |
|
Korronte nominatua |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Kurba |
B, C, D (aukerakoa) |
|
Tentsio nominala |
AC 230V, 400V |
|
Isolamendu-tentsioa |
600V |
|
Inpultso Tentsioa |
6kV |
|
Babes Gradua |
IP20 |
|
Instalazioa |
35 mm-ko DIN erraila |
|
Funtzionamendu-tenperatura |
-5 ℃ ~ + 40 ℃ |
|
Bizitza Mekanikoa |
≥20.000 eragiketa |
|
Bizitza Elektrikoa |
≥4.000 eragiketa (korronte nominalarekin) |
|
Arauak betetzea |
IEC60898-1, IEC60898-2 |
Eskema-neurriak
★ Zabalera: 17,8 mm polo bakoitzeko (polo bakarreko tamaina estandarra)
★ Altuera: 85-92 mm gutxi gorabehera (uneko balorazioen arabera aldatzen da)
★ Sakonera: 68-72 mm gutxi gorabehera
★ Kablearen edukiera: 1,5-16 mm² kobrezko kable malgua edo zurruna
★ Bateragarritasun estandarra: 35 mm-ko DIN errail-sistema guztietara egokitzen da (TS35/7.5, TS35/15)
IEC 60898-1

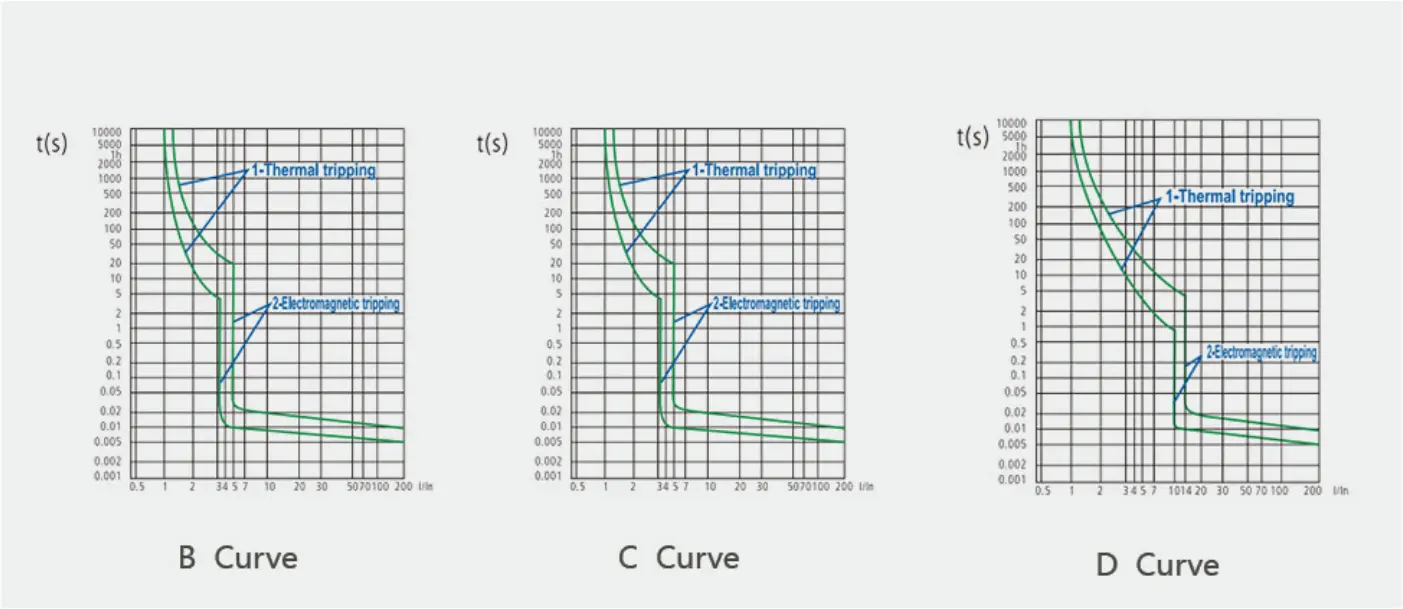

Askapen magnetikoa
Zirkuitu-zirkuitu laburra gertatzen denean, burdinazko nukleoa duen iman batek berehalako abiaraztea lortzen da. 1EC60898 estandarraren arabera, produktu hau hiru motatan bana daiteke: B, C eta D.
|
|
Proba korrontea |
Bidaiatzeko denbora |
Aplikazioak |
|
B Kurba |
3ln 5ln |
0,1 |
B motako karga aktiboetan bakarrik dago aplikagarri: -Berogailu elektrikoa-Ur berogailua-Frumazio elektrikoa |
|
C Kurba |
5In 10ln |
0,1 |
C mota karga arruntetarako egokia da: - Lanpara -Elikatze entxufea - Potentzia txikiko motorra |
|
D Kurba |
10ln 20In |
0,1 |
Zirkuituak kontrolatu eta babestu berehalako gorako korrontearekin (motor handiak) |
Askapen Termikoa
●Zirkuituan gainkarga gertatzen denean, etengailuaren banda bimetalikoa makurtuko da beroaren ondorioz, kontaktuak deskonektatzea eraginez eta etenaldi termikoa eraginez;
●IEC estandarrak gainkarga-korronte desberdinen abiarazte-denbora definitzen du;
● Erreferentziako probako ingurunearen tenperatura 30 °C da.
|
Proba korrontea |
Bidaiatzeko denbora |
|
1.13ln |
t z 1h (≦ 63A in) |
|
1.45ln |
t<1h(In ≦ 63A) |
|
2.55ln |
1s<1h<60s(In≤32A)1s |

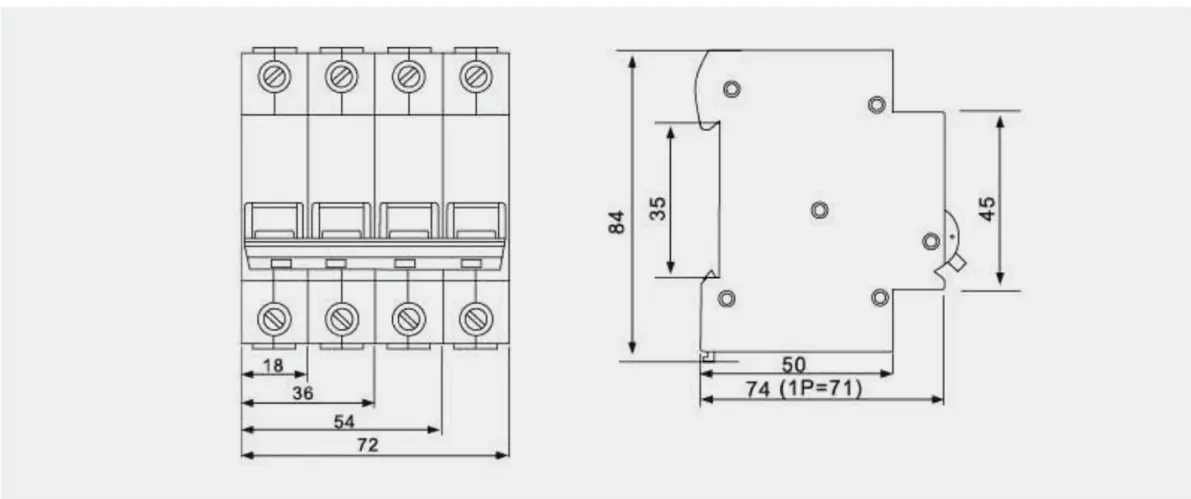

●Produktuaren eta instalazioaren neurriak (MM)
Produktua 25 mm-ko gehienezko konexio-ahalmena duen gida-errail batean muntatzen da2.
Kalitate Kontrola
★ ISO9001 Ziurtagiriaren Fabrikazioa: kalitatea kudeatzeko sistema zorrotza ekoizpen osoan
★ Saiakuntza integrala: % 100eko ikuskapena abiaraztearen ezaugarriak, tenperatura igoera eta tentsio probak barne.
★ Etxeko ekoizpena: osagai nagusien % 90 barnean fabrikatzen dira kalitatearen koherentziagatik
★ Ingurumen-probak: tenperatura altuko/baxuko funtzionamendua, hezetasunaren erresistentzia egiaztatzea
★ Fidagarritasuna bermatzea: epe luzerako iraupen-probak bizitza luzerako
Paketatzea eta bidalketa
★ Esportazio-ontzi estandarra: babesdun kartoi korrugatuak
★ Etiketatze garbia: eredu-zenbakia, egungo balorazioa, zutoinen kopurua, kantitatea eta ziurtagiriaren informazioa
★ Babes-ontzia: 12 unitateko talde-kutxa, garraioan kalteak saihesteko
★ Bidalketa-aukerak: itsasoko, aireko eta lurreko garraiorako egokiak; ontziratu gabe bidaltzeko eskuragarri
★ Paketatze pertsonalizatua: OEM ontziratzeko aukerak eskuragarri daude marka bazkideentzat
Bezeroen arrakasta kasuak
★ CDADA 1P 6kA AC Miniaturazko Circuit Breaker-ek epe luzerako lankidetza ezarri du mundu osoko bezeroekin:
★ Bizitegi-proiektuak: Asiako hego-ekialdeko, Ekialde Hurbileko eta Hego Amerikako etxebizitza sustatzaileei eskaintzen zaizkie
★ Instalazio komertzialak: Europa, Afrika eta Asiako kontratista elektrikoekin lankidetzan aritu da merkataritza-eraikuntza-proiektuetarako
★ OEM lankidetzak: marka elektriko globalekin lankidetzan aritu da etiketa pribaturako eta soluzio pertsonalizatuetarako
★ Aplikazio industrialak: makinak eta ekipoak babesteko fabrikazio-instalazioei eskaintzen zaie
★ Banatzaile-sareak: 30 herrialde baino gehiagotan eskualdeko banatzaileekin lan egitea tokiko merkatua asetzeko
