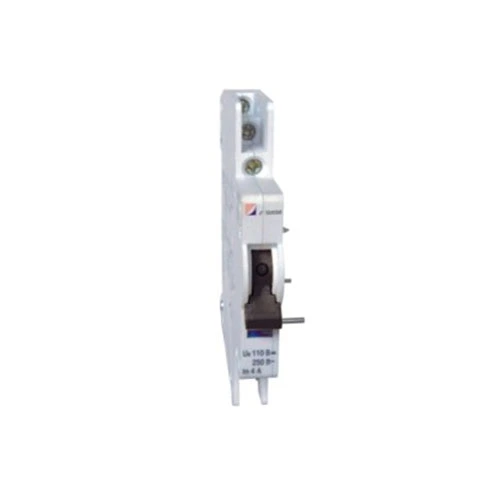

MCB alarma eta kontaktu laguntzailea

CDADA 40 urte baino gehiagoko esperientzia duen fabrikatzaile eta hornitzaile bat da, eta proiektu gehiegi ikusi ditugu panel-operadoreek etengailu bat galtzen duten, beranduegi den arte. Hori dela eta, CDADA MCB Alarma eta Kontaktu Laguntzailea (DAB7-FL) diseinatu dugu: lekua aurrezteko soluzio adimenduna, modulu batean bi seinale kritiko ematen dizkizuena: etengailuaren posizioa (ON/OFF) eta bidaiaren arrazoia (gainkarga/zirkuitu laburra).

Gure aholkua: Zure kontrol-sistemak eskuz itzaltzea eta matxura-bidaia bereiztea behar badu, hau da zehaztu behar duzun osagarria. Kontaktu laguntzaile estandarrak bakarrik ezin dute aldea esan, baina gureak bai.

Funtzio bikoitzeko diseinua: modulu bat, bi seinale

CDADA MCB Alarma eta Kontaktu Laguntzaileak bi transferentzia-kontaktu independente ditu hautatzaile mekaniko adimentsu batekin:

★ Adierazle horia "A"-n: bi kontaktuek kontaktu laguntzaile gisa jarduten dute → MCB ON/OFF egoera adierazten dute

★ Adierazle horia "AL"-en:

★ Ezkerreko kontaktua = Laguntzailea (ON/OFF egoera)

★ Eskuineko kontaktua = Alarma (MCB akatsa dela-eta ibiltzen denean bakarrik aktibatzen da)

★ Horrek esan nahi du kableatu dezakezula:

★ Argi berdea "piztuta" erakusteko

★ Argi gorria edo PLC sarrera "matxura-alarma" abiarazteko

★ Guztia zure DAB7-63 MCBko modulu gehigarri bakarretik.

Zehaztapen Teknikoak

Garrantzitsua: Osagarri hau ezin da bakarka erabili; zuzenean DAB7-63 MCB batean muntatu behar da.

Instalazio gida (Gure eremuko ingeniarienak)

★ Jarraitu urrats hauek funtzionamendu seguru eta fidagarria izateko:

★ Itzali zirkuitua instalatu aurretik.

★ Irristatu DAB7-FL modulua DAB7-63 MCBaren ezkerraldean klik egin arte.

★ Seguru sartutako bi aldeetako zintarekin (bibrazioen erresistentziarako).

★ Konektatu hariak 4 terminaletara (2 kontaktu talde bakoitzeko):

★ Erabili ezkerreko bikotea laguntzailerako (egoera)

★ Erabili bikote egokia alarmarako (bidaia detektatzeko)

★ Ezarri hautatzaile horia "AL"-en akatsen alarmaren funtzionaltasuna behar baduzu.

★ Proba: MCB eskuz aktibatu; akatsen bidaia batean alarma-kontaktuak soilik aldatu beharko luke egoera.

★ Pro Aholkua: etiketatu zure hariak argi eta garbi! Teknikari askok seinale osagarriak eta alarma seinaleak nahasten dituzte martxan jartzean.

Noiz erabili behar duzu hau kontaktu laguntzaile estandar baten ordez?

Aplikazio tipikoak:

★ Datu zentroko PDU monitorizazioa

★ Eguzki konbinatzaileen kutxak

★ Kontrol-panel industrialak

★ Eraikinen kudeaketa sistemak (BMS)

★ Igogailuaren edo AHTaren segurtasun-zirkuituak

Maiz egiten diren galderak

1.G.: erabil al dezaket hau CDADA ez diren MCBetan?

A1: Ez. DAB7-FL mekanikoki eta dimentsioan CDADA DAB7-63 hausgailuetarako soilik diseinatuta dago. Ez da Schneider, ABB edo Siemens MCBetara egokituko.

2.G.: Nola funtzionatzen du alarma kontaktuak?

A2: MCBren barnean, akats termiko/magnetiko batean desbideratze-mekanismo bat modu ezberdinean mugitzen da eskuz itzaltzean. DAB7-FL-k diferentzia mekaniko hori detektatzen du eta alarma-kontaktua aktibatzen du benetako akatsetan soilik.

Q3: Behar al ditut bi kontaktuak kabletuta?

A3: Ez derrigorrez. Laguntzailea, alarma bakarrik edo biak erabil ditzakezu, zure kontrol logikaren arabera. Moduluak malgutasuna ematen dizu.

Q4: Egokia al da DC eguzki-aplikazioetarako?

A4: Bai! 110V/0.5A-ko DC-12 balorazioarekin, eguzki-kateen monitorizaziorako aproposa da PV-masailen akatsak urrunetik detektatu behar dituzunean.

5.G.: Zergatik aukeratu CDADA marka generikoen gainetik?

A5: eskaintzen dugulako:

● Benetako akatsen bereizketa (ez soilik posizioaren sentsazioa)

● DAB7 MCBekin ezin hobeto integratzea — ez dago plaka egokitzailerik

● Fabrikan probatutako akoplamendu mekanikoa: ez dago jokorik edo galdutako seinalerik

● Ikusmen adierazle argia (bandera horia) eremua egiaztatzeko

● Ziurtagiri globalak (CE, CB, RoHS) arazorik gabeko proiektuetarako

CDADA I+G-ren azken oharra

Sistema elektriko modernoetan, 'piztu/desaktibatu' ez da nahikoa, adimena behar duzu. Gure MCB Alarma eta Kontaktu Laguntzaile etengailu soil bat diagnostiko-nodo bihurtzen du, panel adimentsuagoak eta seguruagoak eraikitzen lagunduko dizu. Eta MCB diseinatzen duen talde berberak egin duenez, sinergia ezin hobea lortzen duzu, asmatzerik gabe". — CDADA Produktuen Garapen Taldea

Eskaera egiteko prest? Eskaintzen dugu:

● Panelen fabrikatzaileentzako deskontuak ugariak

● Aurrez muntatutako MCB + DAB7-FL unitateak (eskua aurreztu)

● Doako kableatu eskemak eta PLC logika adibideak
