CM1 Molded Case Etengailu

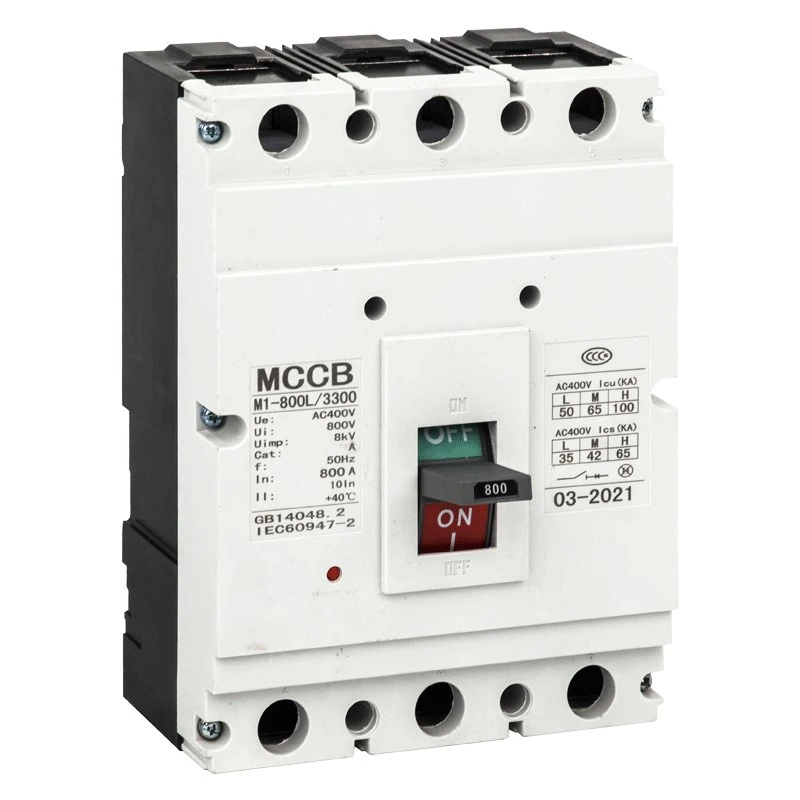

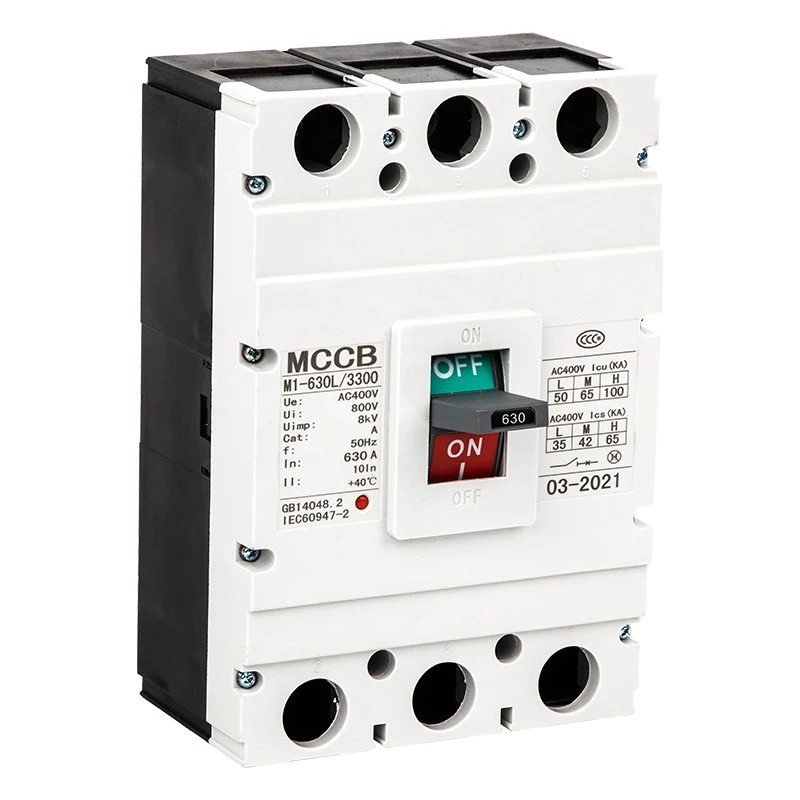

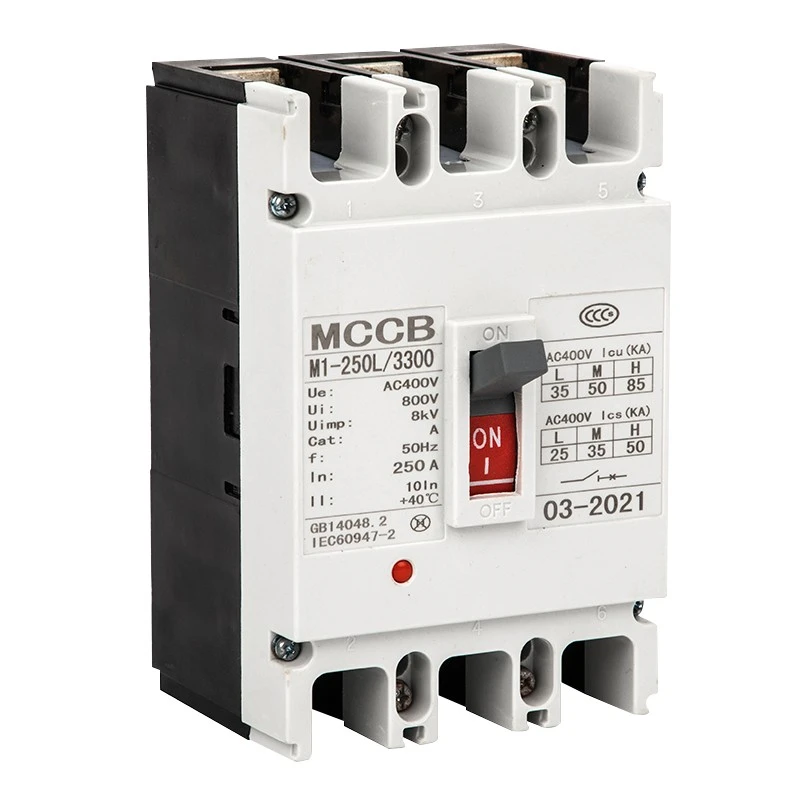

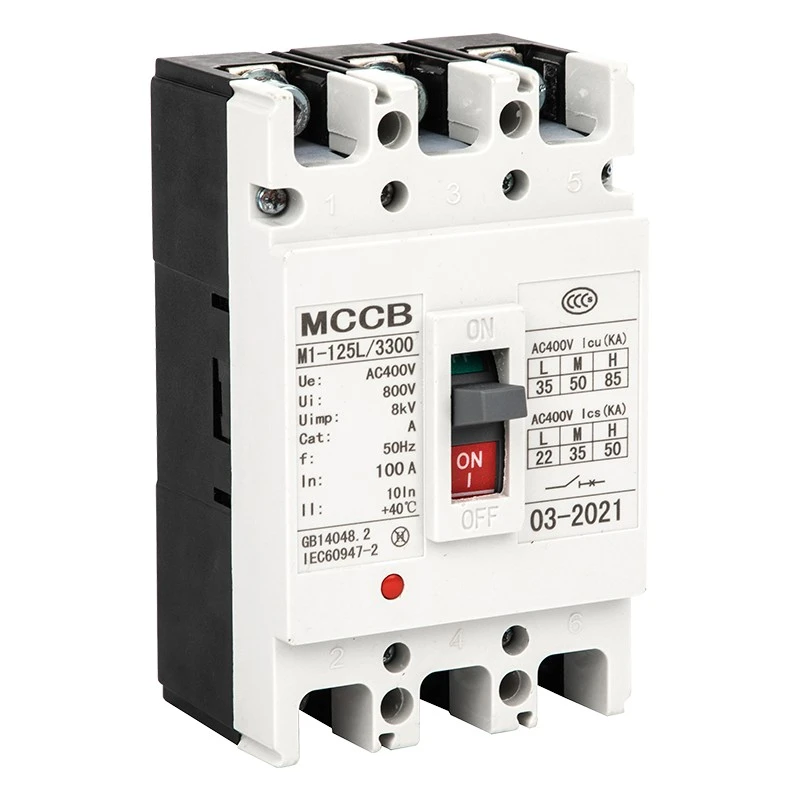

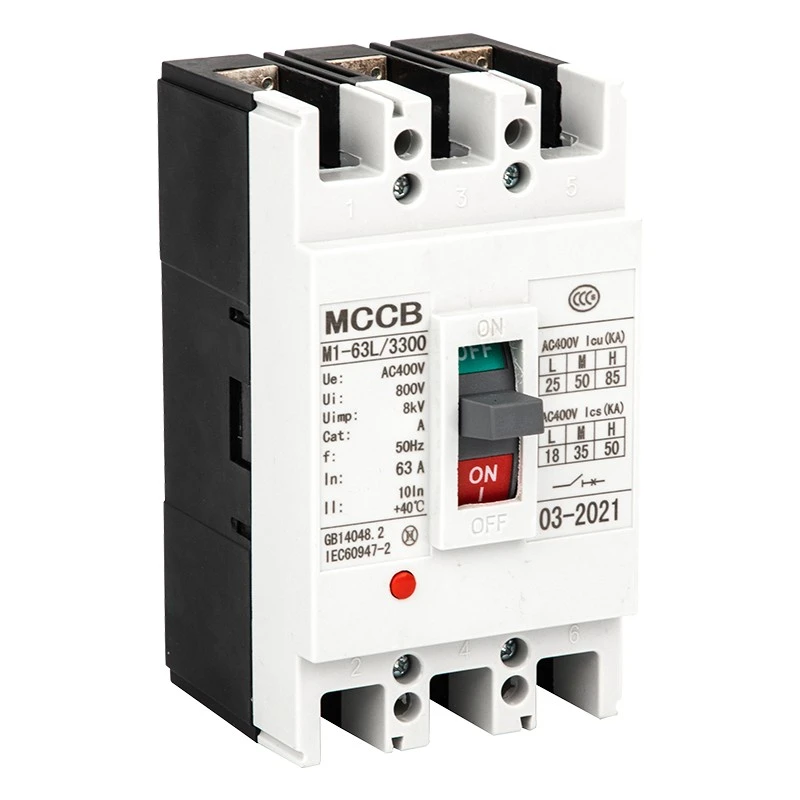

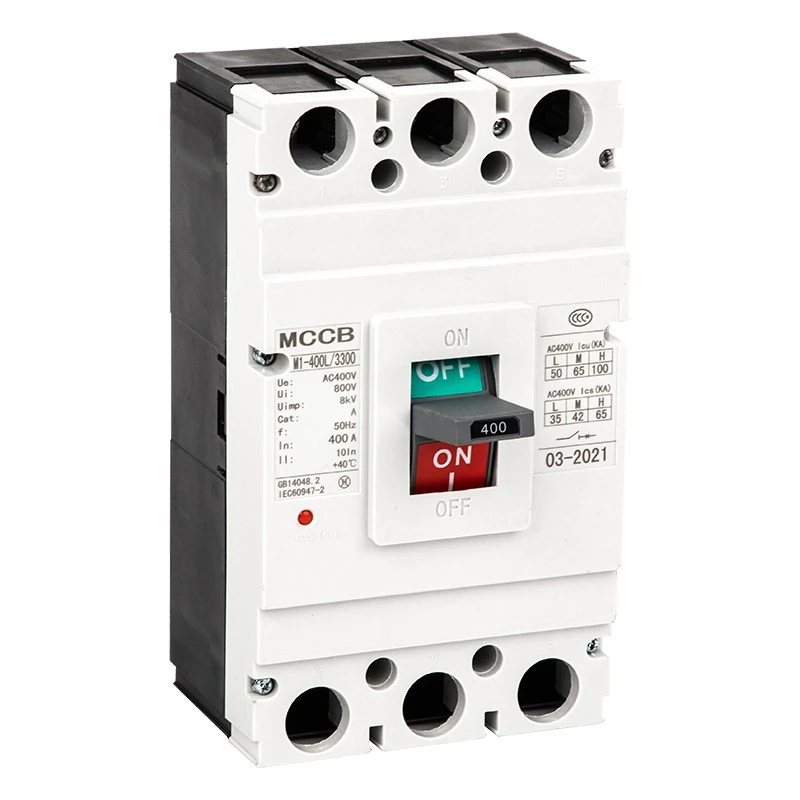

DAM2 (CM1) serieko CM1 Molded Case Circuit Breaker hau Shanghai DADA Electric Co., Ltd.-k ekoitzitako errendimendu handiko tentsio baxuko babes-gailu bat da, Txinako fabrikatzaile eta hornitzaile fidagarri batek. Isolamendu-tentsio nominala 800V-ra arte, lan-tentsio nominala 400V/690V eta 63A-tik 1600A arteko korronte nominalarekin, asko erabiltzen da potentzia banatzeko, zirkuitu babesteko, motorraren kontrola eta maiz aldatzeko.

Serie honek instalazio bertikala eta horizontala onartzen du, IEC60947-2 estandarra betetzen du eta gainkarga, zirkuitulaburra eta tentsio azpiko babes osoa eskaintzen du potentzia ekipoetarako.

Produktuaren Ezaugarriak

★ Isolamendu-tentsio nominala: 800V; Lan-tentsioa: 400V/690V

★ Uneko barrutia: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Hausteko ahalmena: L estandarra, M ertaina, H haustura handiko mota

★ Askapen bikoitzeko modu termiko-magnetikoak eta elektromagnetikoak

★ Instalazio bertikala / horizontala, isolamendurako egokia

★ Giro-tenperatura sorta zabala: -5 ℃ ~ + 40 ℃

★ Altuera ≤2000m, 3. kutsadura

Aplikazioak

CDADA CM1 Molded Case Circuit Breaker asko aplikatzen da industria- eta zibileko elektrizitatea banatzeko sistemetan, fabrikak, eraikinak, datu-zentroak, zentralak, azpiegiturak, ekipamendu mekanikoak eta potentzia banatzeko armairuak barne. Eraikuntzan, metalurgian, petrokimikoan eta beste industria batzuetan ere erabiltzen da motorraren babeserako, zirkuitu bihurtzeko eta hornidura segururako.

Parametro Teknikoak

★ Arauak: IEC60947-2, GB14048.2

★ Maiztasuna: AC 50Hz/60Hz

★ Poloa: 1P,2P, 3P, 4P

★ Askapena: termiko-magnetikoa (bikoitza), elektromagnetikoa (berehala)

★ Berehalako ezarpena: Banaketa mota 10In±20%; Motor mota 12In ±% 20

★ Instalazioa: Aurrealdeko kableatuak, atzeko kableatuak, plug-in mota

★ Funtzionamendua: Eskuzko, funtzionamendu-mekanismo elektrikoa

Eskema eta Instalazio Neurriak

Gure CM1 MCCB 63A-1600A modeloetarako dimentsio-datu osoak eskaintzen ditu, aurreko kableatuak, atzeko kableatuak eta entxufe mota barne. Markoaren tamaina ezberdinek (63/100/225/400/630/800/1250/1600) H, H1, H2 dimentsioak bat datoz armairu estandarra instalatzeko. Eskuzko eta funtzionamendu elektrikoko mekanismoen altuera ere estandarizatuta dago muntaketa errazerako.

Osagarriak eta funtzioak

Barne Osagarriak

★ Shunt-a askatzea: % 70-% 110eko tentsio nominala abiarazte fidagarria izateko

★ Tentsio azpiko askapena: %35-%70eko tentsio-jaitsiera babes automatikorako

★ Kontaktu laguntzailea eta alarma kontaktua: seinalearen iritzia eta akatsen alarma

★ Aurrez ordaindutako neurgailuaren oharra: atzeratu 0,5–2 s abiarazte

Kanpoko Osagarriak

★ Eskuzko funtzionamendu-mekanismoa

★ Eragiketa-mekanismo elektrikoa (motorra).

★ Fase-bereizleak, muntatzeko torlojuak, busbar kitak

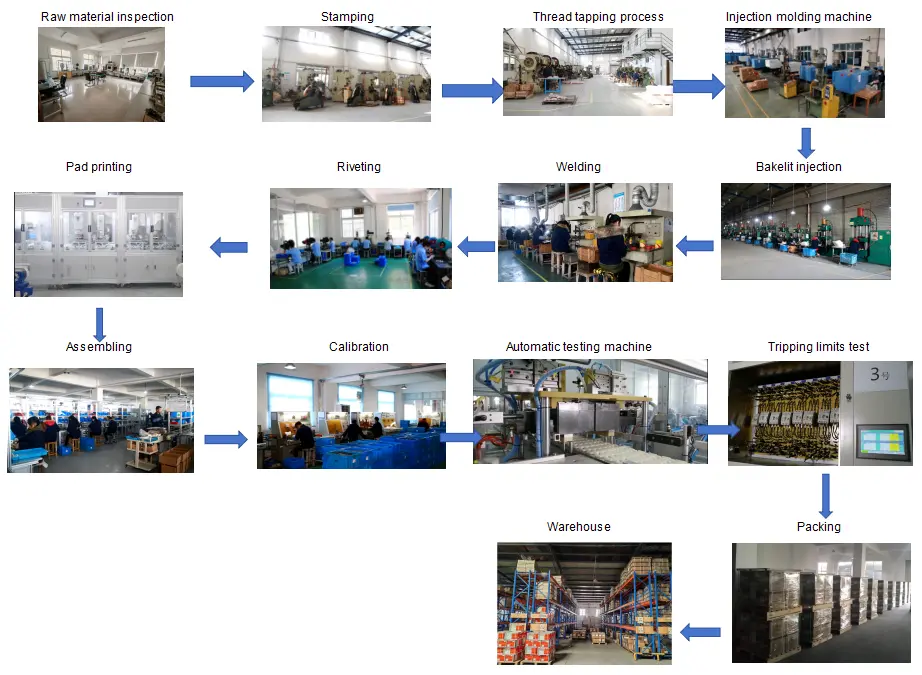

Kalitate Kontroleko Fluxua

Lehengaien ikuskapena → Produkzioaren prozesatzea → Muntaketa-lerroa → Bidaiaren ezaugarrien proba → Tenperatura igoeraren proba → Zirkuitu laburren proba → Zahartze proba → Itxura eta dimentsioen egiaztapena → Paketatzea → Bidalketa baino lehen azken ikuskapena

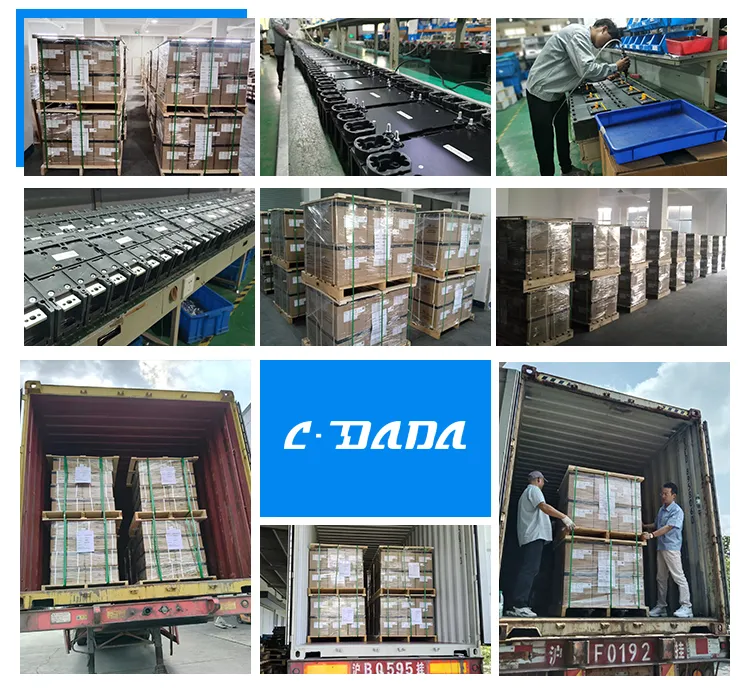

Paketatzea eta bidalketa

★ Esportazio-kartoia estandarra + zurezko paleta garraio segururako

★ Etiketa: eredua, korrontea, poloa, kantitatea, ziurtagiria

★ Itsasoko, aireko eta lurreko logistikarako egokia

Ziurtagiriak

IEC60947-2, GB14048.2, CE, CB, ROHS eta nazioarteko beste homologazio batzuk.

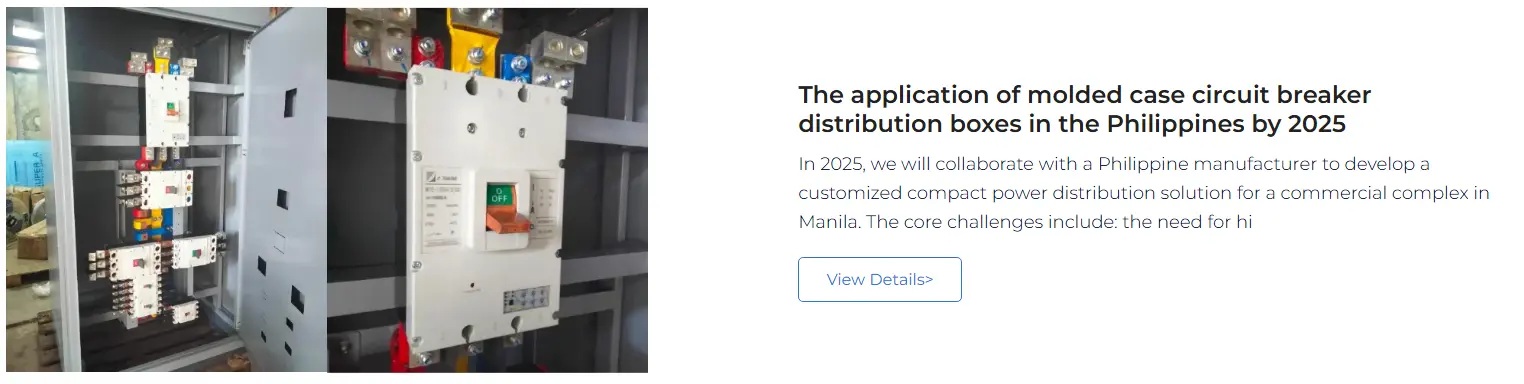

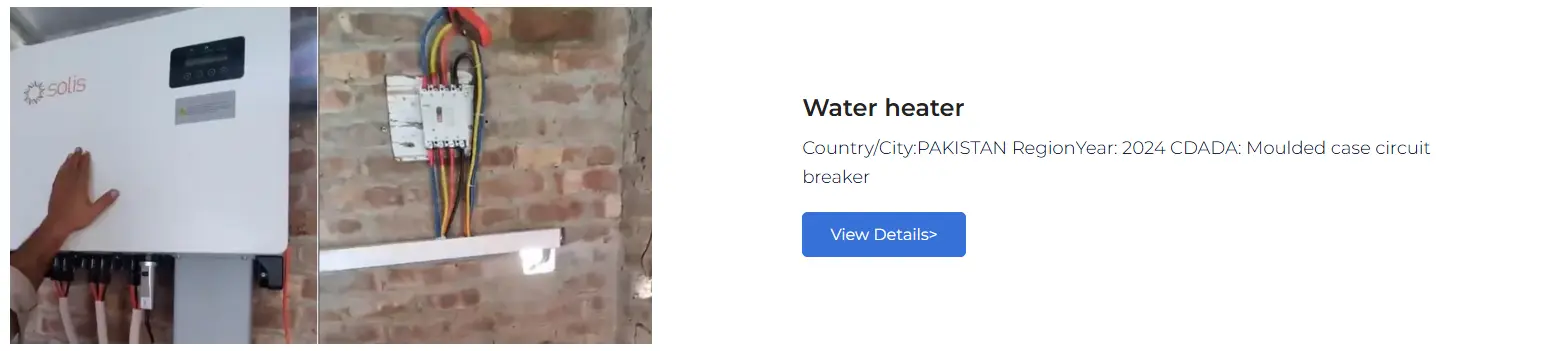

Bezeroen Lankidetza Kasuak

CDADA DAM2 serie MCCB bezero globalei hornitu zaie, besteak beste, energia banatzeko sistema integratzaileei, industria ekipamenduen fabrikatzaileei, etengailuen fabrikak, eraikuntzako kontratistak eta OEM markak Europan, Hego-ekialdean, Ekialde Hurbilean, Afrikan eta Hego Amerikan. Epe luzeko bazkideentzako ontziratu gabeko hornidura egonkorra eta irtenbide pertsonalizatuak eskaintzen ditugu.
