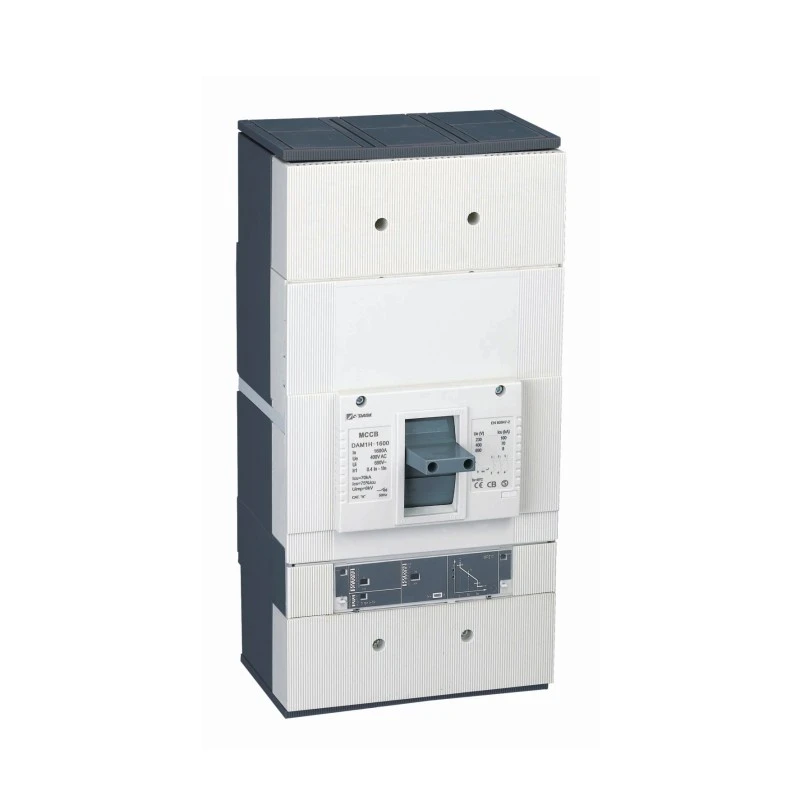

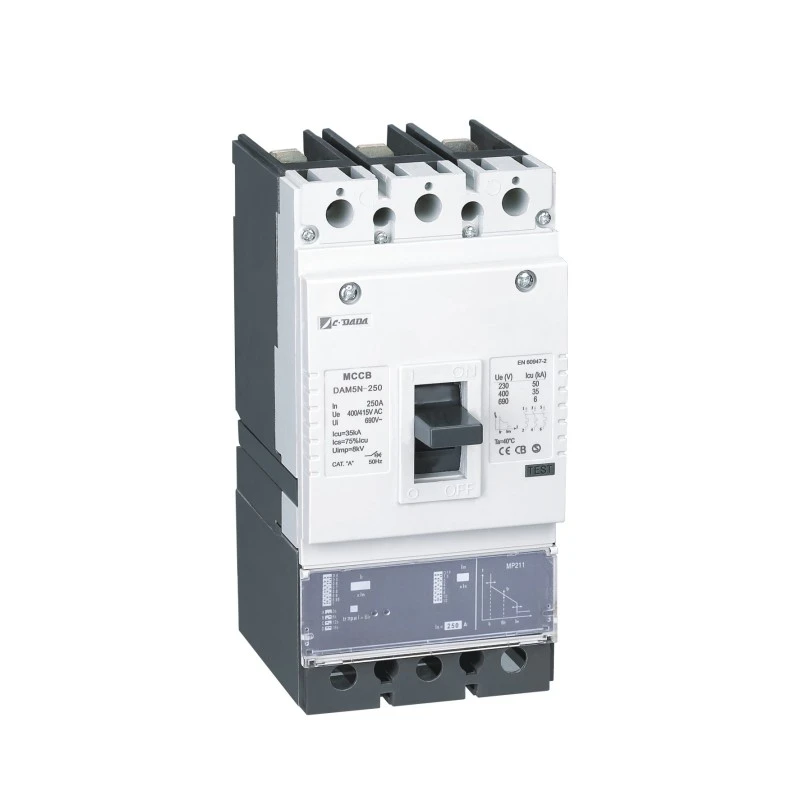

Mota Elektronikoa Moldeatuko Etengailu

Zehaztasuna, adimena eta fidagarritasuna eskatzen duten elektrizitate-sistema modernoetarako, Shanghai DADA Electric CO., LTD-ren Mota Elektronikoko Molded Case Circuit Breaker. estandar berria ezartzen du behe-tentsioko babesean. Etengailu termiko-magnetiko tradizionalak ez bezala, MCCB adimendun honek mikroprozesadoreetan oinarritutako bidai-unitate elektroniko bat erabiltzen du, gehiegizko korronte-babes zehatza eta programagarria emateko, giro-tenperaturaren gorabeheretatik immunea dena.

% 40tik % 100era In (termikoa) eta 1,5 × eta 12 × In (magnetikoa) doikuntzarekin, malgutasun paregabea eskaintzen du datu-zentroetan, industria-lantegietan, ospitaleetan eta energia berriztagarrien sistemetan koordinazio konplexurako. 100A-tik 1600A-ra 400V/415V-ra baloratua, diseinu trinkoa eta funtzionalitate aurreratuekin konbinatzen ditu, eta hutsegite-segurtasun zuzeneko bidaia barne hartzen du muturreko akatsetan, nahiz eta elektronikak huts egiten badu.

Funtsezko zehaztapenak

Eredua: CDADA DAM2 / DE Seriea (Modu Elektronikoko Kutxa Disektorea)

Mota: Moldeatu Elektronikoko Etengailu

Poloak: 3P / 4P

Tentsio nominala (Ue): 400V / 415V AC

Korronte nominala (In): 100A - 1600A

Trip Unit: Mikroprozesadorean oinarritutako askapen elektronikoa

Doikuntza termikoa (Ir): In-ren % 40 - % 100

Doikuntza magnetikoa (Im): 1,5× – 12× In

Abantailak

★ Eremu zabala: 100A eta 1600A (AC)

★ Dimentsio trinkoak

★ Ezarpen termiko erregulagarria (%40-100).

★ Ezarpen magnetiko erregulagarria (1,5-12 aldiz) In.

★ Sakatu bidaiatzeko botoia hornitzea.

★ Bereizi kontaktu nagusiak eta arkuak

★ Osagarri sorta zabala.

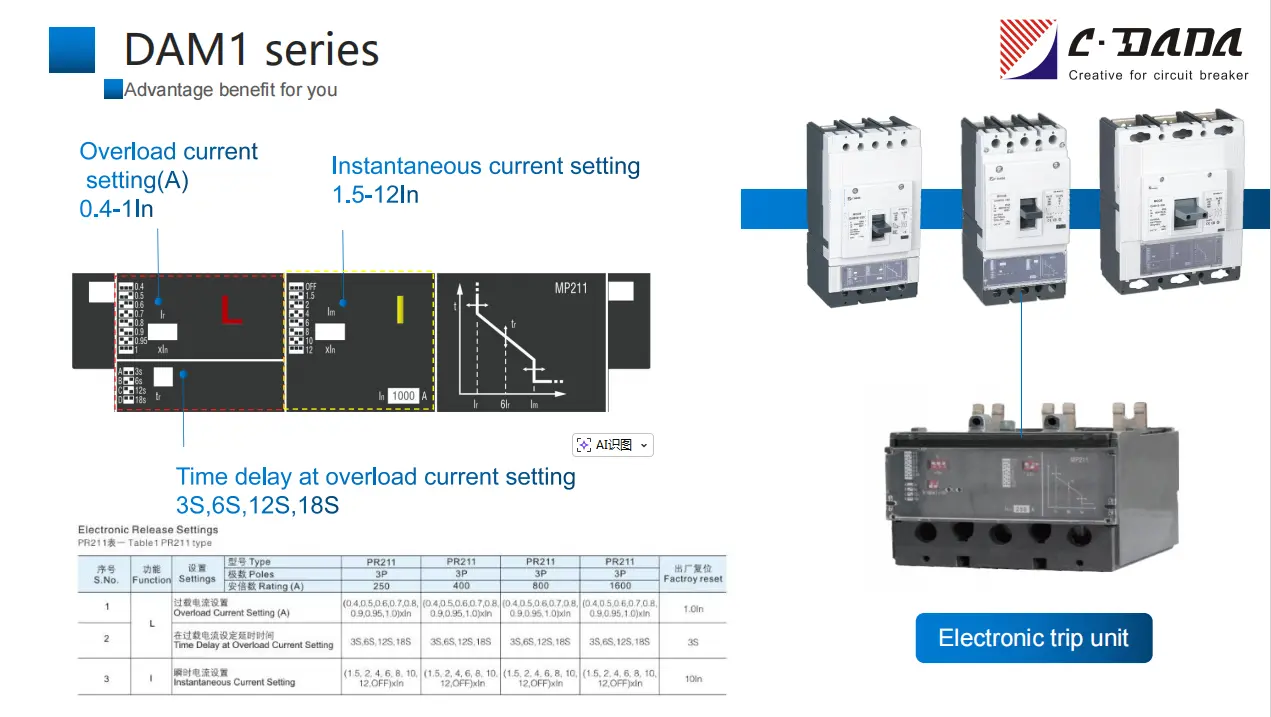

Askapen elektronikoaren ezaugarri-kurba

Parametro elektrikoak

1. taula PR211 mota

S.Ez.

Funtzioa

Ezarpenak

Mota

PR211

PR211

PR211

PR211

Faktroy berrezarri

Poloak

3P

3P

3P

3P

Balorazioa (A)

250

400

800

1600

1

L

Gainkargako korronte ezarpena (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Gainkargaren korrontearen ezarpenean denbora atzerapena

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Berehalako Korronte Ezarpena

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

2. taula PR212 mota

S.Ez.

Funtzioa

Ezarpenak

Mota

PR212

PR212

PR212

PR212

Faktroy berrezarri

Poloak

3P

3P

3P

3P

Balorazioa (A)

250

400/630

800

1600

1

L

Gainkargako korronte ezarpena (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Gainkargaren korrontearen ezarpenean denbora atzerapena

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Zirkuitu laburreko korronte ezarpena (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6In

4

Denbora atzerapena zirkuitu laburreko korronte ezarpenean

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Berehalako Korronte Ezarpena

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

6

G

Lurraren matxura korronte ezarpena (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0In

7

Lurraren matxura ezarpenean denbora atzerapena

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

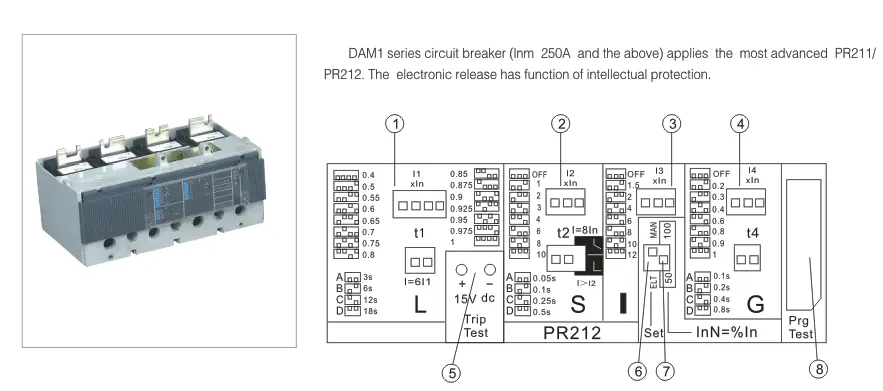

Parametro elektriko edo elektronikoen multzoa hautatzea

Funtzioa SET (ELT/MAN etengailua)

9

Zero lineako dip switch-en parametroak ezartzeko erabiltzen da

InN=%In,aldatu 50/100

10

Konexioa neurtzeko gailuaren entxufea

Paneleko entxufea

Zergatik aukeratu CDADA Electronic MCCB?

★ Egiazko adimena, ez automatizazioa soilik
Mikroprozesadoreak uneko uhin-formak etengabe aztertzen ditu, alderantzizko denbora, denbora zehatza eta berehalako babesa ahalbidetuz, beroaren edo zahartzearen ondoriozko desbideratzerik gabe.

★ Fail-Safe Diseinua
Zirkuitu elektronikoak huts egiten badu ere, zuzeneko giltza elektromagnetiko batek etengailuak zirkuitu labur larrietan egiten duela bermatzen du, IEC 60947-2 segurtasun-erredundantzia-baldintzak betetzen ditu.

★ Goi-koordinazioa
Doikuntza-tarte oso zabalak (% 40–100 Ir, 1,5–12× Im) koordinazio ezin hobea ahalbidetzen du gorako/beheko gailuekin, etenguneak gutxituz.

★ Etorkizuneko Azpiegitura
Aukerako komunikazio moduluekin bateragarria (Modbus RTU, Profibus) Eraikinen Kudeaketa Sistemetan (BMS) edo sare adimendunetan integratzeko.

★ Kalitate globala, prezio lehiakorra
Shanghain ISO 9001 arauaren arabera fabrikatua, nazioarteko ziurtagiriekin, Europa mailako errendimendua Asiako kostu-eraginkortasunarekin eskaintzen duena.

★ 15 ingeniariz osatutako talde dedikatu bat dugu produktuen garapenean, hobekuntzan eta pertsonalizazioan zentratuta.

Aplikazio idealak

Datu-zentroak: saihestu kaskadako hutsegiteak abiarazte selektibo zehatzekin

Ospitaleak: etenik gabeko potentzia bermatu bizi-euskarri-sistemetarako

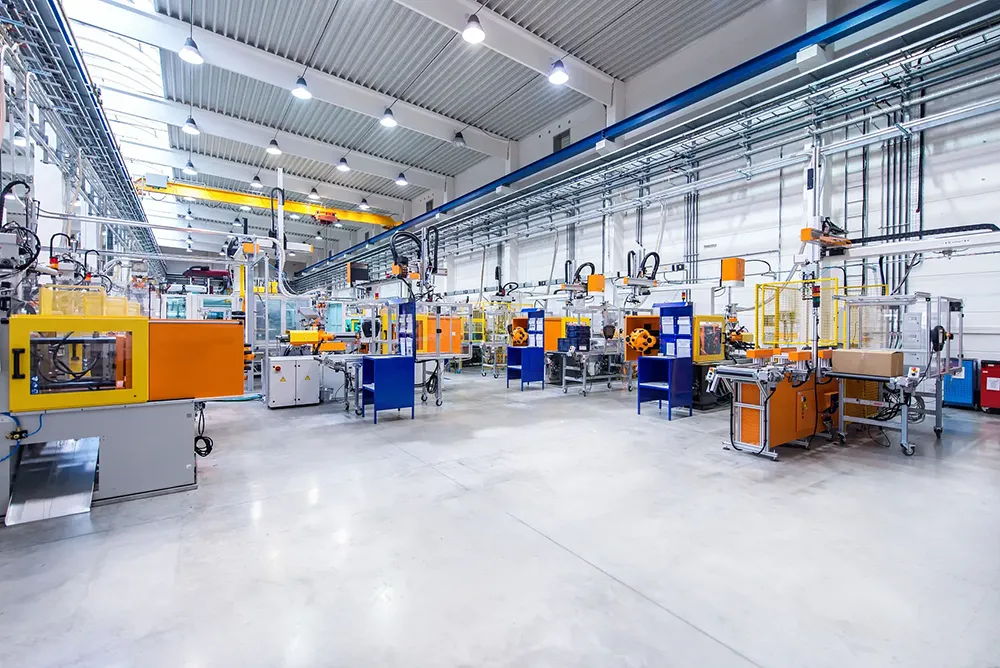

Automatizazio industriala: Koordinatu VFDekin, abiarazle leunekin eta robotikarekin

Eguzki-parke eolikoak: Sorkuntza aldakorreko profiletara egokitu

Eraikin komertzialak adimendunak: Gaitu energiaren jarraipena kontagailu gehigarririk gabe

Maiz egiten diren galderak (FAQ)

1.G.: Zerk egiten du MCCB elektroniko bat magnetiko termiko batetik desberdina?

A1: Moldeatutako kasu elektronikoen etengailuek mikroprozesadore bat erabiltzen dute korrontea aztertzeko eta bidaiak abiarazteko zehaztasun handiz. Ez dute giro-tenperaturak eragiten, doikuntza-tarte zabalagoak eskaintzen dituzte eta karga-datuen erregistroa eskain dezakete, bimetaletan/solenoideetan oinarritutako termomagnetiko motak ez bezala.

2.G.: 1600A MCCB elektronikoa eskuragarri al dago 4 poloko konfigurazioan?

A2: Bai, 250A eta 1600A bitarteko CDADA MCCB elektroniko guztiak 3P eta 4P bertsioetan daude eskuragarri.

3.G.: Zer gertatzen da etengailu elektronikoak zirkuitulabur batean huts egiten badu?

A3: Etengailuak babes mekaniko bat dakar: muturreko matxura-korronteetan (>12 × In), itxitura magnetiko batek irekiera zuzena abiarazten du, segurtasuna bermatuz elektronika lineaz kanpo egonda ere.

4.G.: Denbora errealeko egungo balioak kontrola ditzaket?

A4: Bai: bidaia-unitate elektronikoak berehalako, gehienezko, min eta batez besteko korrontea bistaratzen du hauta daitezkeen denbora-leihoetan (adibidez, 24 ordu), energia kudeatzeko erabilgarria.

5.G.: Zergatik aukeratu CDADA beste MCCB marka adimendunak baino?

A5: CDADAk:

● Benetako sorta bikoitzeko doikuntza (lehiakide askok Im ≤10×ra mugatzen dute)

● Babeskopia mekaniko segurua (MCCB "elektroniko" guztiek ez dute hau)

● Tamaina trinkoa: aldaketarik gabe antzinako paneletara egokitzen da

● Ziurtapen-zorro global sendoa (ASTA, KEMA, CE)

● OEM-en aldeko prezioak ingelesez laguntza teknikoarekin
