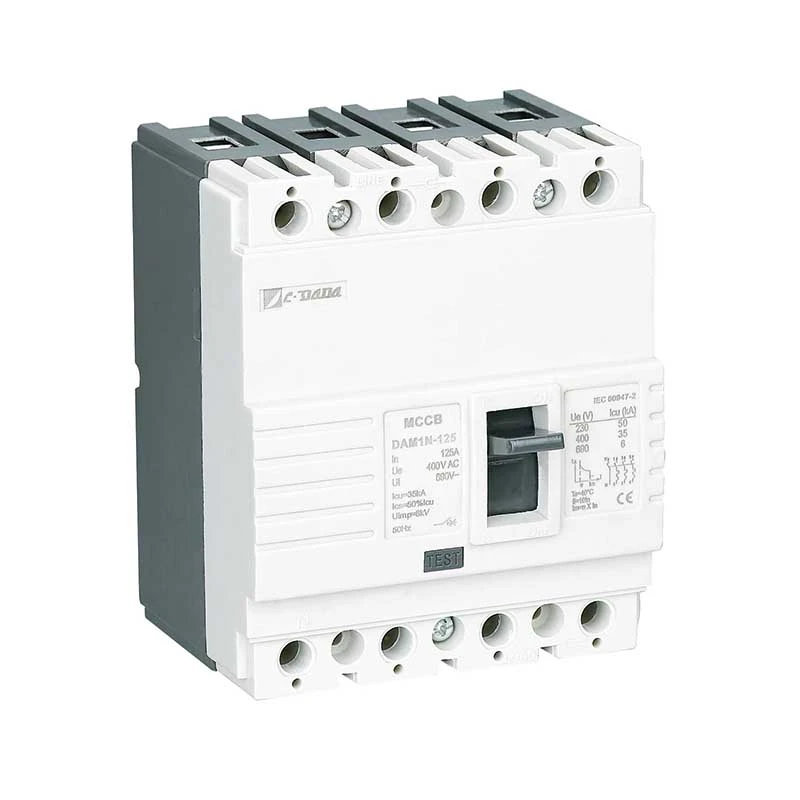

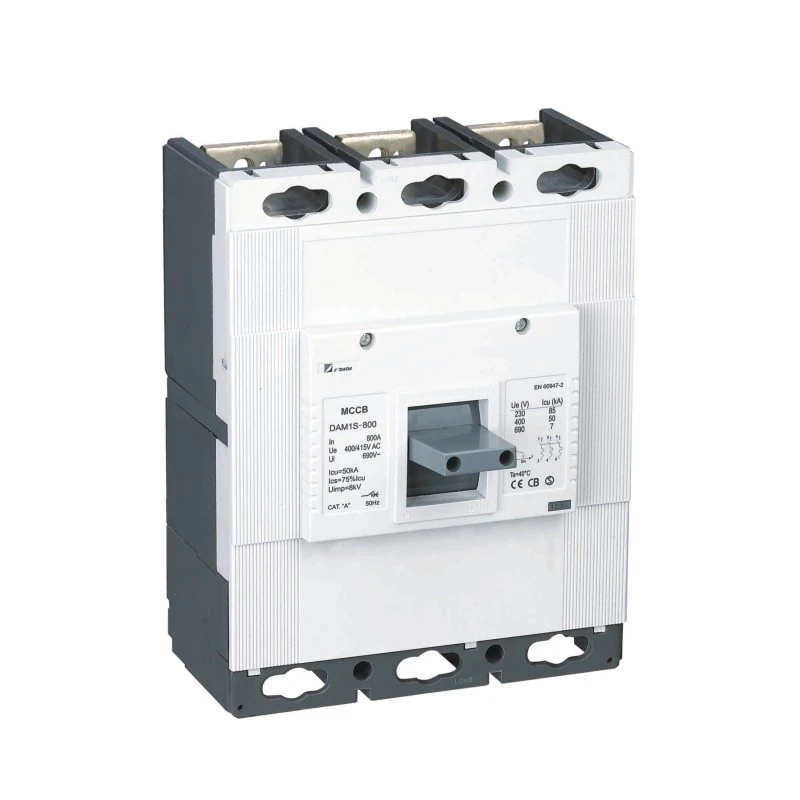

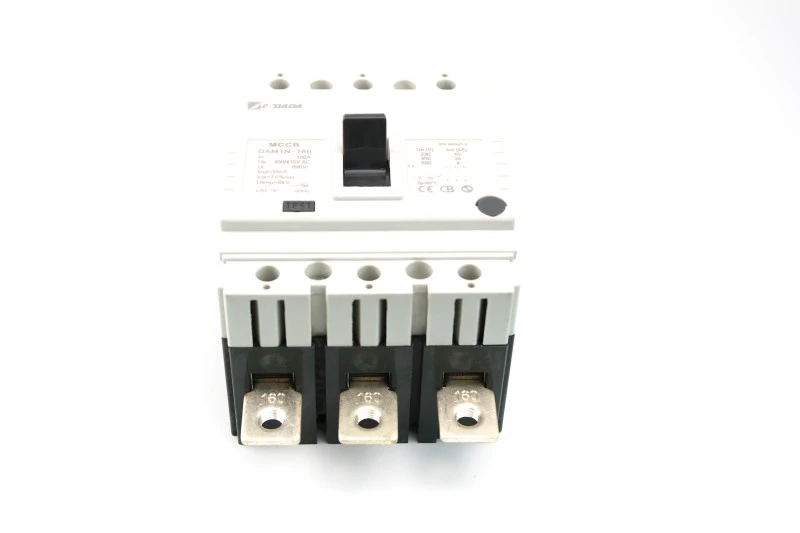

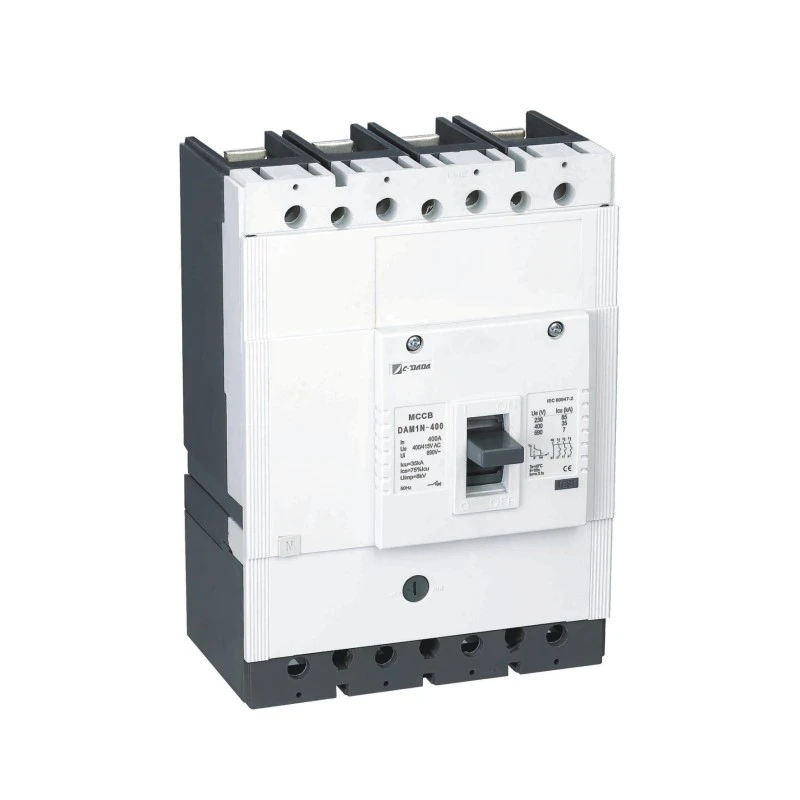

Mota finkoko kaxa moldatua etengailu

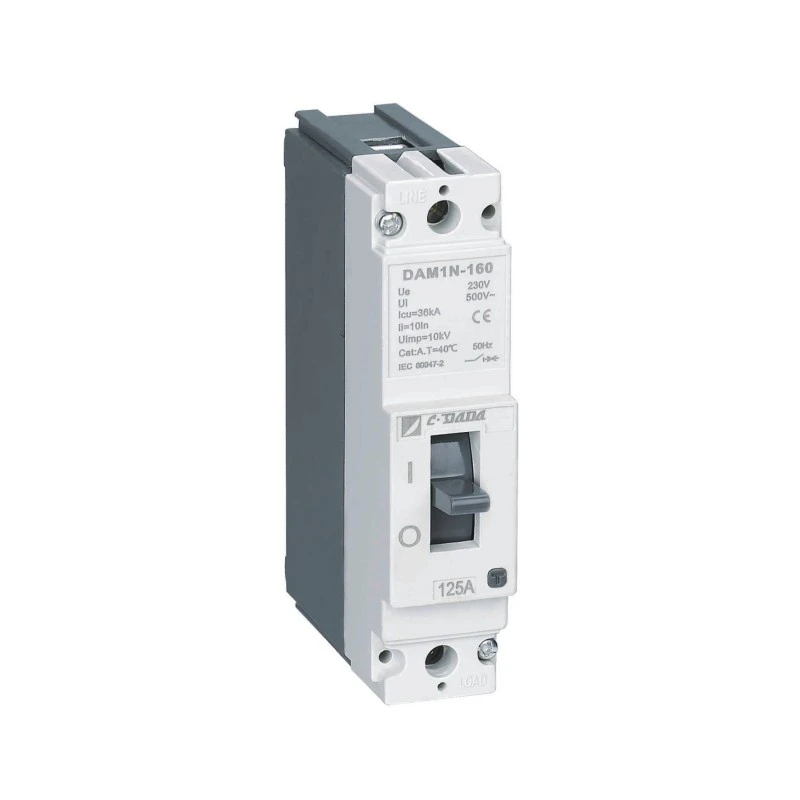

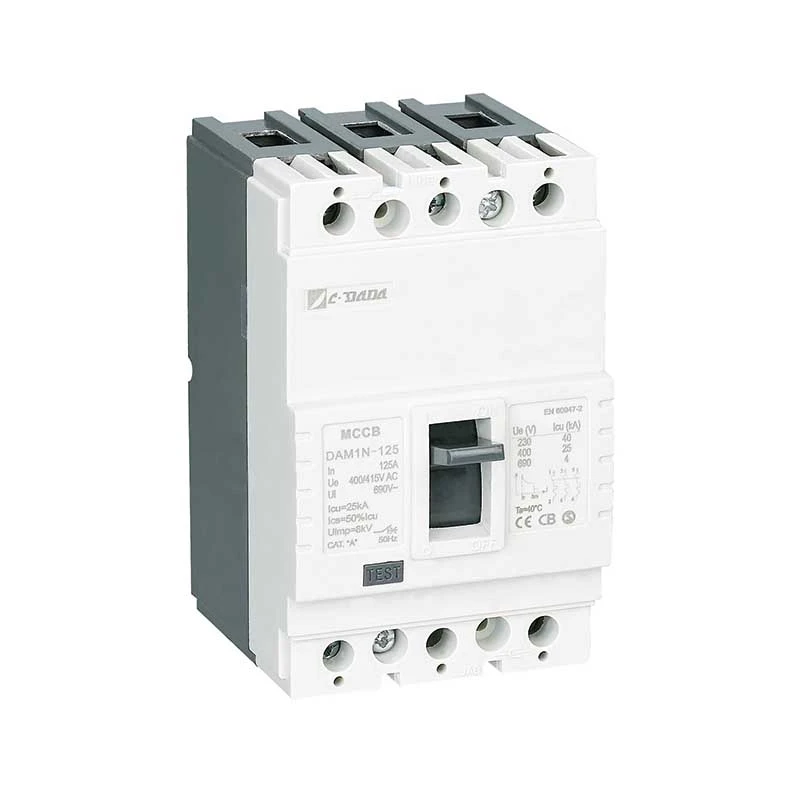

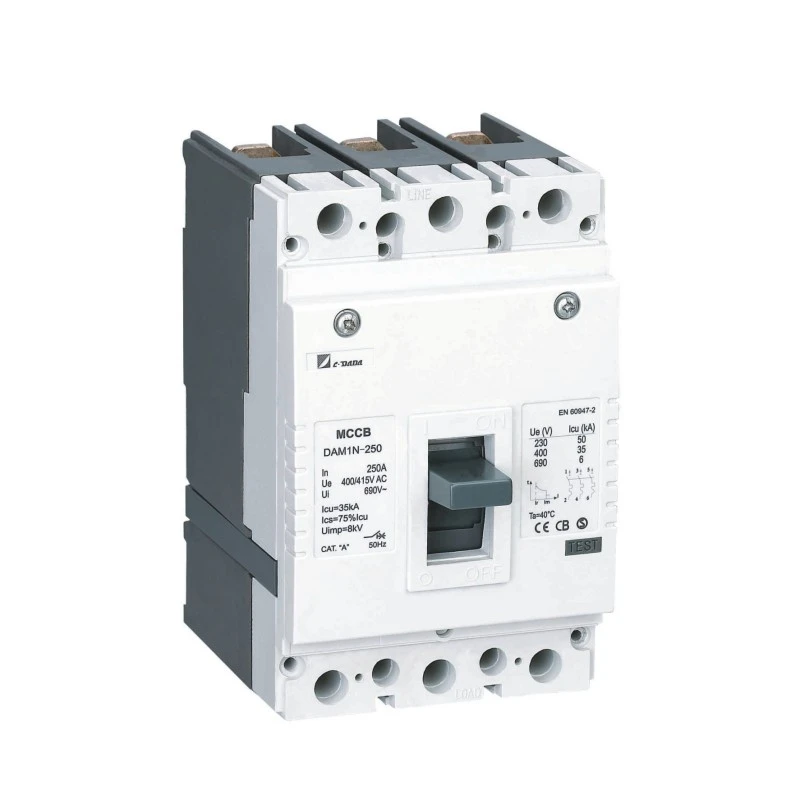

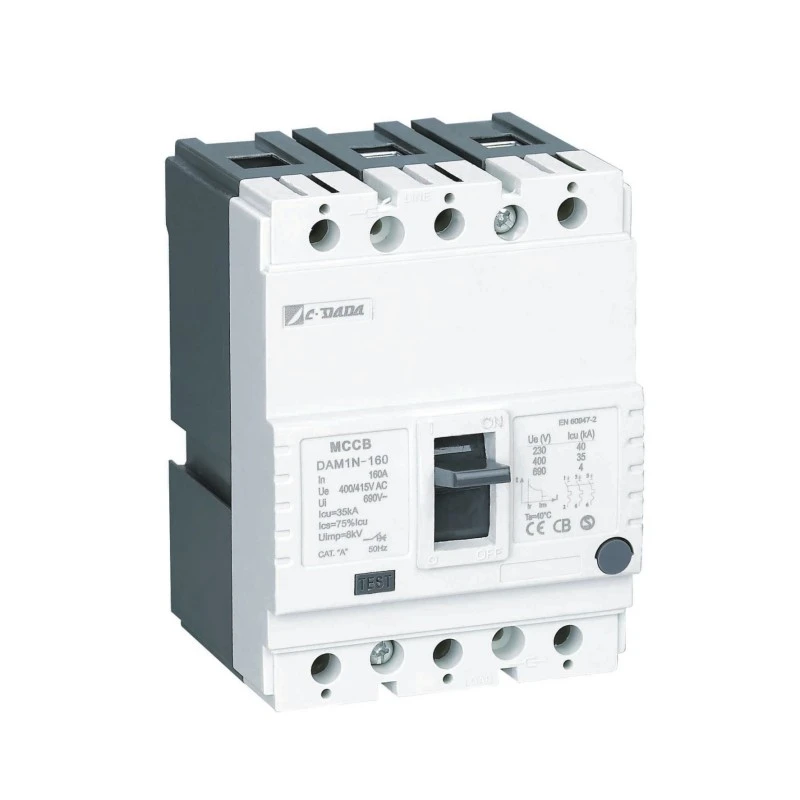

Model:DAM1 Series
Iturria Shanghai DADA Electric-en kalitate handiko eta aurreratua Mota Finkoko Molded Case Circuit Breaker (MCCB), ziurtagiria (CE, CB, ASTA), babes termiko-magnetikoa, 12.5A-1600A. Panel industrial eta komertzialetarako aproposa. DIN errail edo paneleko muntaketa erraza. OEM eta ontziratu gabeko eskaerak ongi etorriak, aukeratu CDADA zure hornitzaile gisa konfiantzaz.
CDADA Molded Case Circuit Breaker (MCCB) DAM1 serieak edozein aplikazioren beharrei erantzuten die, erabiltzaile txikietatik hasi eta transformadore industrialetara eta banaketarako instalazioetaraino.
DAM1 serieak zazpi marko-tamaina ditu, 1600A-ra arte, 100 kA-ra arteko haustura-ahalmena, 1000 Volt-rainoko funtzionamendu-tentsioa, osagarri elektriko eta mekanikoen beharrizanak erraz betetzen ditu, instalazio-irtenbide ugari eskaintzen ditu edozein energia-sistemaren beharrak maximizatzeko.
KEMA, ASTA, SEMKO, CB, CE, ROHS ziurtagiri globalarekin; DAM1 mundu osoko etxetresna elektrikoen lantegietarako eta OEMentzako aukerarik onena da.
Funtsezko zehaztapenak
DAM1 MCCB kaxa moldatuaren etengailuaren parametro elektrikoak
| Eredua | kodea | Icu (KA) | Ics (KA) | Korronte nominala -In | Ui(V) | Ue(V) | Poloa | Uimp (V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||

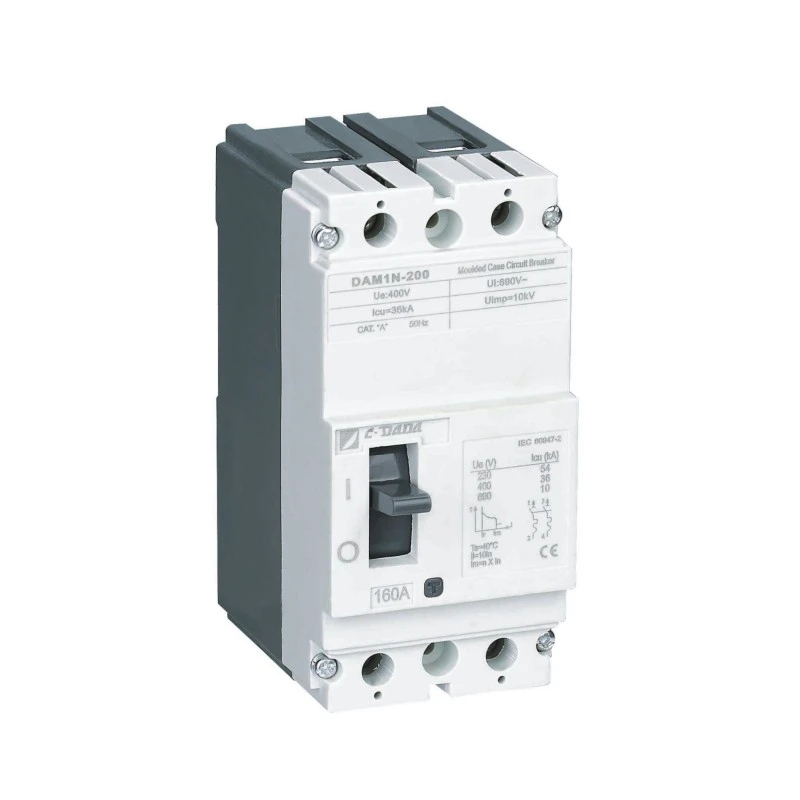

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160 (180) - 200 (225) - 250 (320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO proba (O:Ireki maniobra,CO:Ireki-Ireki maniobra,t:Itxarotearen iraupena)
● Ics:O-t-CO-t-CO proba (O:ireki maniobra,CO:Irteko-Ireki maniobra,t:Itxarotearen iraupena)
★ ON/I posizioa: etengailuaren kontaktuak itxita daudela adierazten du. Posizio honetan, hausteko palanka goiko posizioan dago
★ TRIP Posizioa: etengailua irekita dagoela adierazten du edozein hutsegitegatik (karga gaindikoa edo zirkuitulaburra). Kasu honetan, etengailuaren palanka erdiko posizioan dago ON eta OFF posizioen artean. Martxan dagoen etengailua ON posiziora eramateko; bultza hautsi-palanka beherantz, OFF seinaleak erakusten duen moduan
Etengailua "klik" soinuarekin ezarriko da. Ondoren, tira ezazu palanka ON seinaleak erakusten duen moduan etengailua ixteko.
★ OFF/0 Posizioa: etengailuaren kontaktuak irekita daudela adierazten du. Modu honetan, hausteko palanka beheko posizioan dago.
DAM1-125 MCCB kaxa moldatuaren etengailuaren parametro fisikoak
| Kategoria (EN 60947-2/IEC 60947-2) | Erresistentzia |
|
||||||
| Eredua | Poloa | Propietate dielektrikoa (V) | lonizazio distantzia (mm) | Guztira Zikloak | Bizitza Elektrikoa | Bizitza Mekanikoa | Zirkuitu nagusia | Zirkuitu laguntzailea |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Lan-printzipioa eta babes-mekanismoa
★ Babes termikoa (Gainkarga)
Banda bimetalikoa okertzen da gehiegizko korronte iraunkorraren bidez berotzen denean (> korronte nominala). Makurtze-abiadura korrontearen magnitudearekiko proportzionala da, kablearen portaera termikoa imitatzen duen alderantzizko denboraren abiapuntua bermatuz, bidaia eragozgarriak saihestuz ekipoak babesten diren bitartean.
★ Babes magnetikoa (zirkuitu laburra)
Zirkuitu labur batean (adibidez, fasetik fasera edo fasetik lurretik), korronte handiko eremu magnetiko batek berehala tiratzen du solenoidearen plotagailua, eta blokeo-mekanismoa milisegundotan askatuz, matxura-korrontea moztuz kalte termikoak gertatu baino lehen.
Produktuaren abantailak
★ Gorputza eta estalkia:
Beira-zuntzezko poliester erretxina gorputz eta estalki material gisa erabili da EN 60512-20-2 arauaren arabera. Material hau, literaturan BMC (Bulk Molding Compound) deitzen dena, hobetsi da balio elektriko eta mekaniko altuak direla eta, eta etengabe 160℃-ko tenperaturari eutsi diezaioke. BMC materiala ez da erretzen hariarekin kontaktuan dagoenean 960 ℃-ko tenperaturan IEC 695-2-1 arauaren arabera.
Bimetala: Bimetala beroaren aurkako hedapen koefiziente desberdinak dituzten bi plaka metalez osatutako materiala da. Etengailutik igarotzen den korronteak bimetala berotzen du. Bero honen eraginez. bimetalak hedatzen ez den plakarantz okertzen dira. Etengailutik igarotzen den korrontea handitu ahala beroa handitzen denez, bimetala gehiago berotzen da eta gehiago makurtzen da. Horrela, etengailua irekitzeko irekitzeko mekanismoa kontrolatzen du.

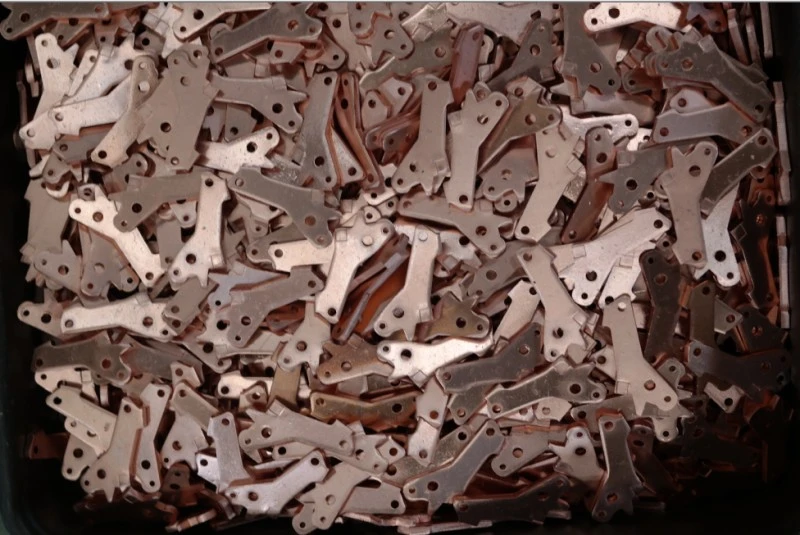

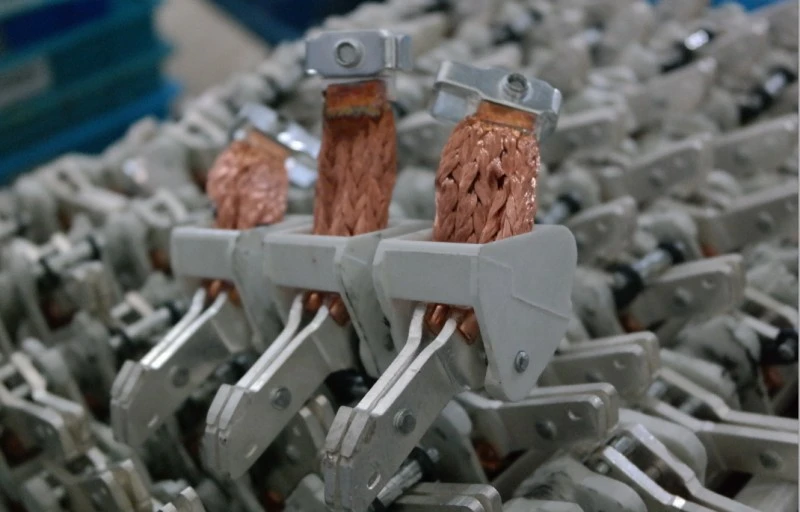

★ Kontaktuak:
Kontaktu-aleazioa hausgailuetarako zehazten da hautsitako eta eramandako egungo balioak eta eraikuntza kontuan hartuta. Normalean zilar, grafitoa, nikela, wolframio aleazio kontaktuak erabiltzen dira hausgailuetan. Kontaktuak, egitura leuntzailedun zilar-grafito aleazioz egindakoak, kontaktu finkoetan (behean) erabiltzen dira, zilarrezko wolfram kontaktuak, gogorragoak, mugitzeko (goian) kontaktuetan erabiltzen dira. Mugikorretako kontaktuetan zirtatutako egitura bermatu da. Modu honetan, aleazio-kontaktu estudunek eta gogorrekin kontaktu finko bigunetan lekua dute irekiera-itxiera bakoitzean.
Modu honetan, erresistentzia txikiena bermatzen da.Kontaktu mugikorrak kontaktu finkoa oso ondo ukitu behar du kontaktu erresistentzia txikia izateko. Hala ere, gehiegizko ukipen-presioaren indarrak kontaktuak kaltetzen ditu normala baino epe laburragoan. Kontaktu-aleazioak oso garrantzitsuak dira irekiera-itxiera osasuntsu baterako.
★ Arku itzalgailuaren zelula (bereizlea):
Bereizgailuak energiaren menpeko etengailuaren funtzionamenduan sortzen den arkua itzaltzeko erabiltzen dira. Mugitzen den kontaktua kontaktu finkotik bereizten den bitartean, korronteak kontaktuen artean igarotzen jarraitzen du denbora batez eta honi arkua deitzen zaio. Arku hau oso denbora laburrean desagertu behar da.
★ Arkuaren desagerpena:
Arkua bereizleetara bultzatzen da arkuaren inguruan sortzen den eremu magnetikoaren ondorioz. Modu honetan, arkua hedatu egiten da eta argal eta hautsi egiten da plaka bereizleen artean (5. irudia). Bereizleen alboko hormetan erabiltzen den materialaren ezaugarriak direla eta, arkuak eragindako tenperatura altuagatik gas bat ateratzen da. Gas honek eragin handia du arkua itzaltzean.
Aplikazioa
CDADA DAM1 Molded Case Circuit Breaker (MCCB) azpiegitura kritikoetan fidagarria da:

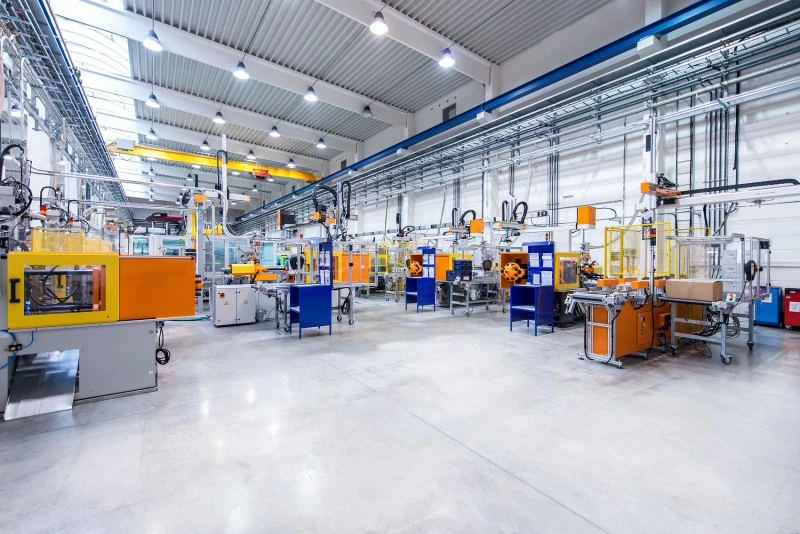

★ Industria: altzairu-fabrikak, petrolio eta gas-plataformak, lantegi kimikoak
★ Osasuna: Ospitaleko banaketa-batzorde nagusiak eta azpibanatzaileak
★ Garraioa: Trenbideen seinaleztapena, aireportuko ekipaje sistemak
★ Merkataritza: etxe orratzak, datu-zentroak, merkataritza-guneak, konbentzio-zentroak
★ Toki publikoak: Antzokiak, estadioak, gobernuaren eraikinak
Instalazioa eta mantentze-lanaren abantailak
★ Integrazio erraza:
Kit estandarrak barra-barrak, fase-hesiak eta hardwarea ditu

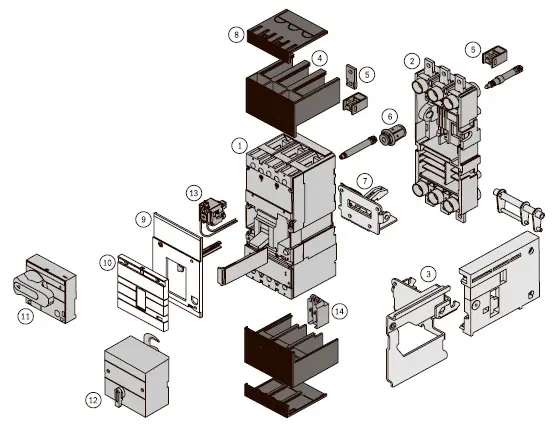

Aukerako osagarriak: alarma-kontaktuak, shunt/azpitentsio-askagailuak, funtzionamendu-mekanismo elektrikoak

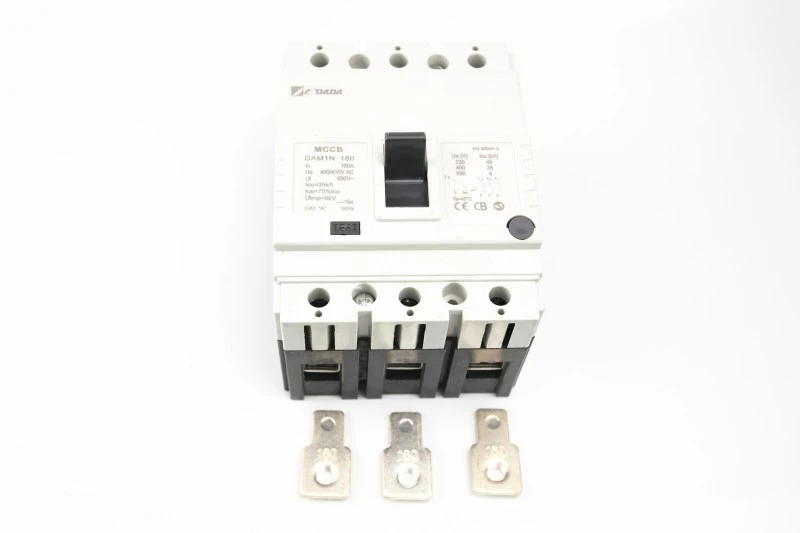

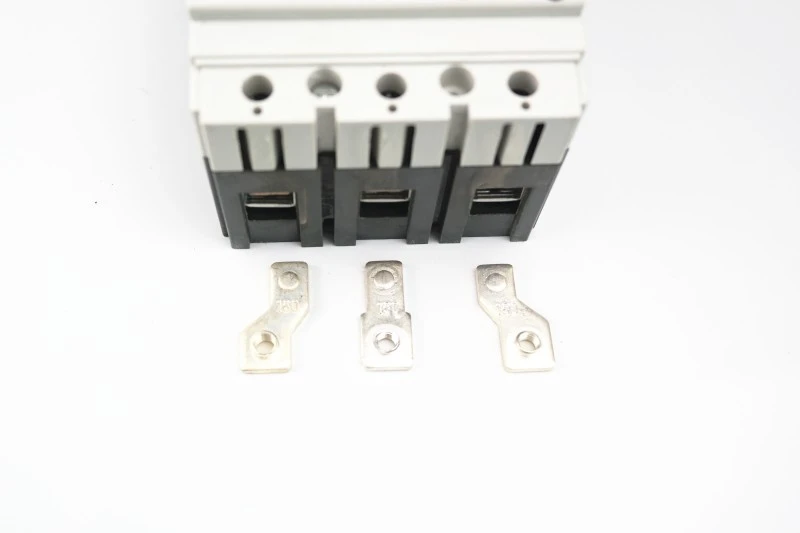

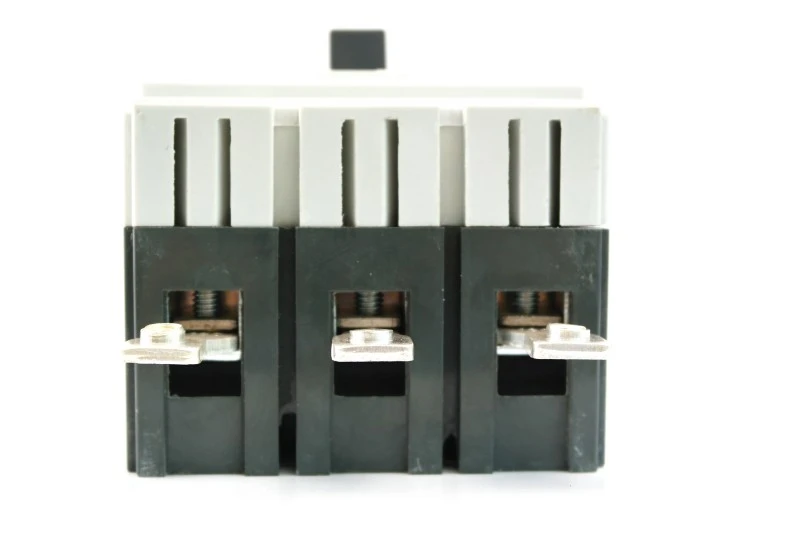

1) Konektatu busbarra hedatuaren bidez (1 argazkia)

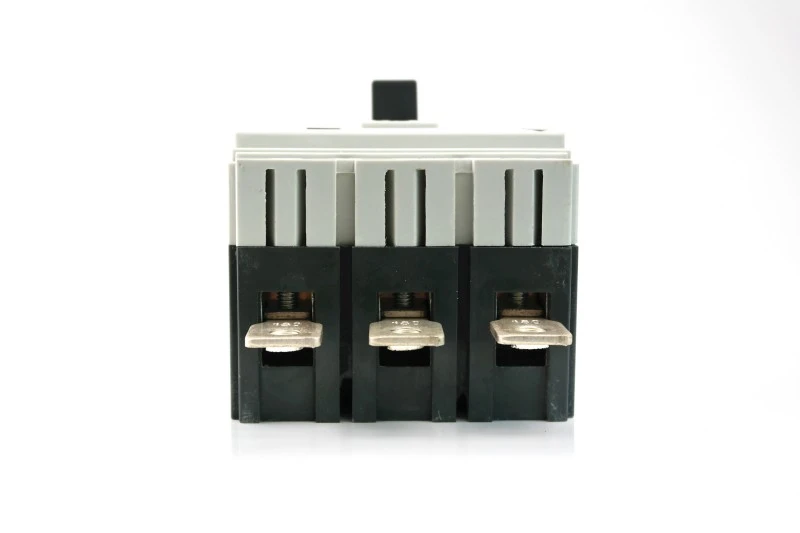

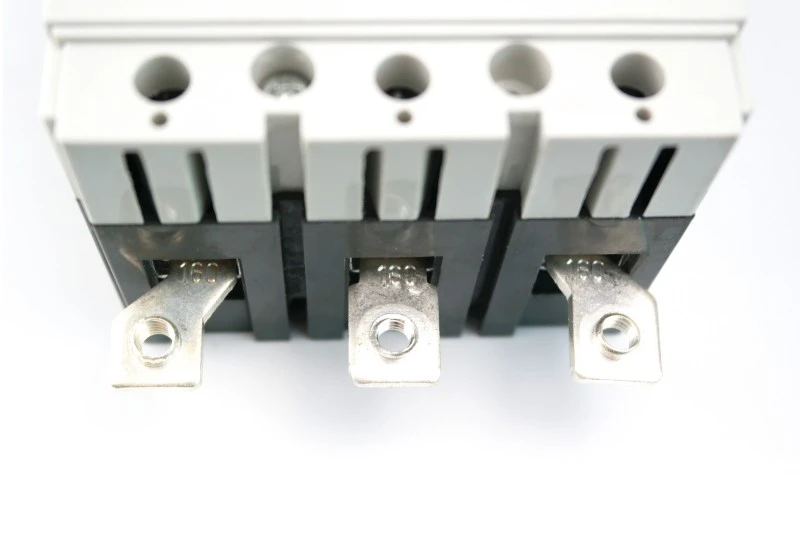

2) Konektatu hedagailuaren terminal bidez (argazkia 2)

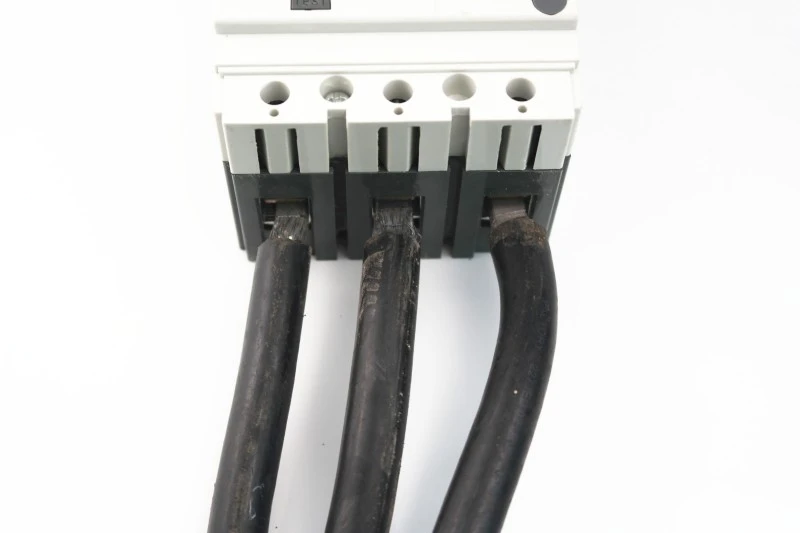

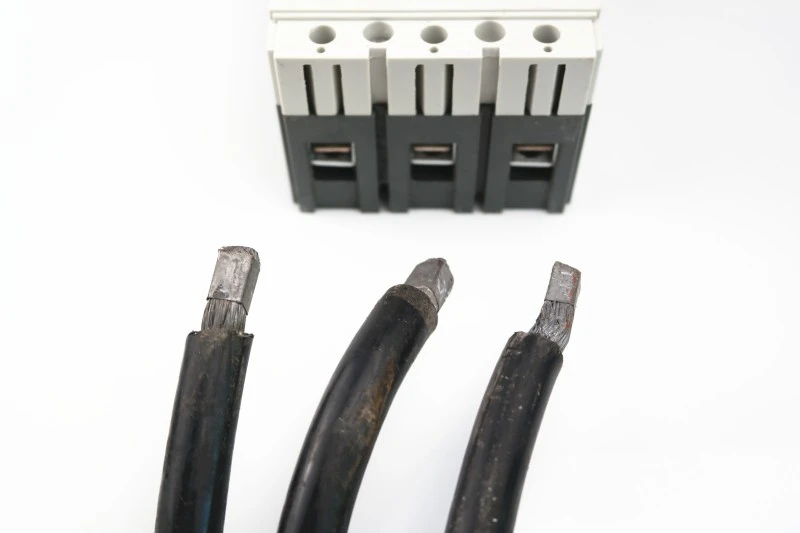

3) Konektatu zuzenean kablea (3. argazkia) kable-oholak erabili gabe.

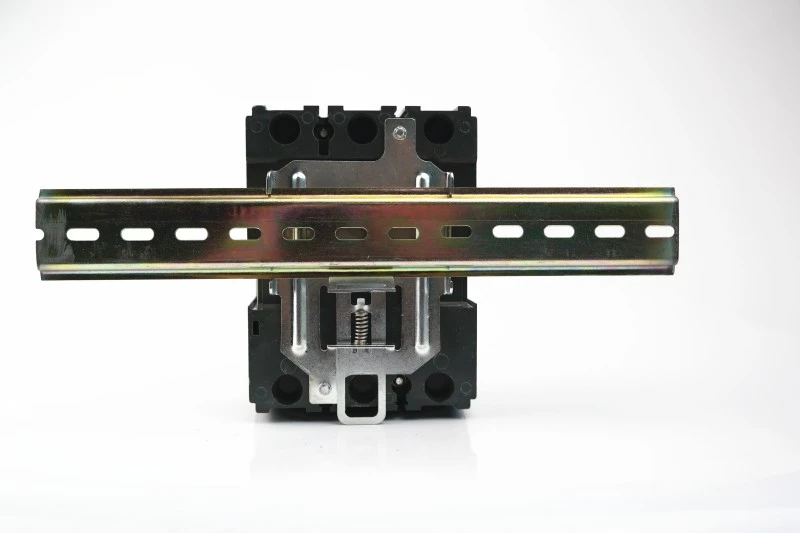

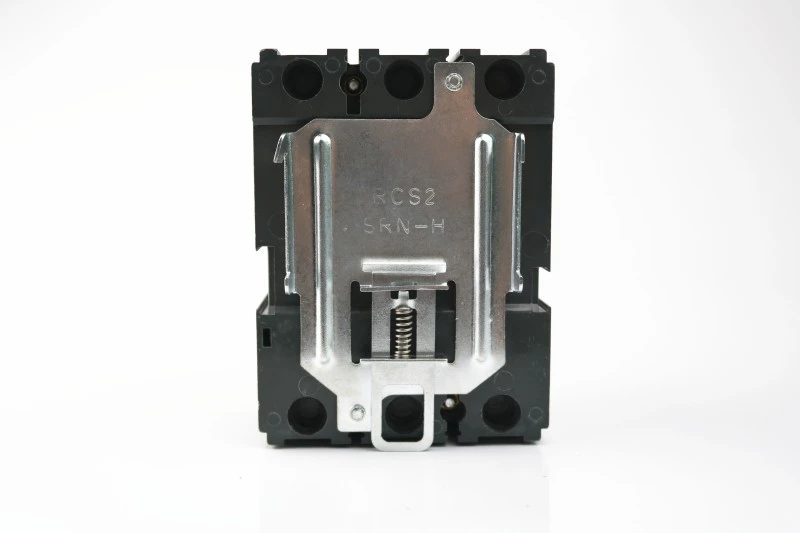

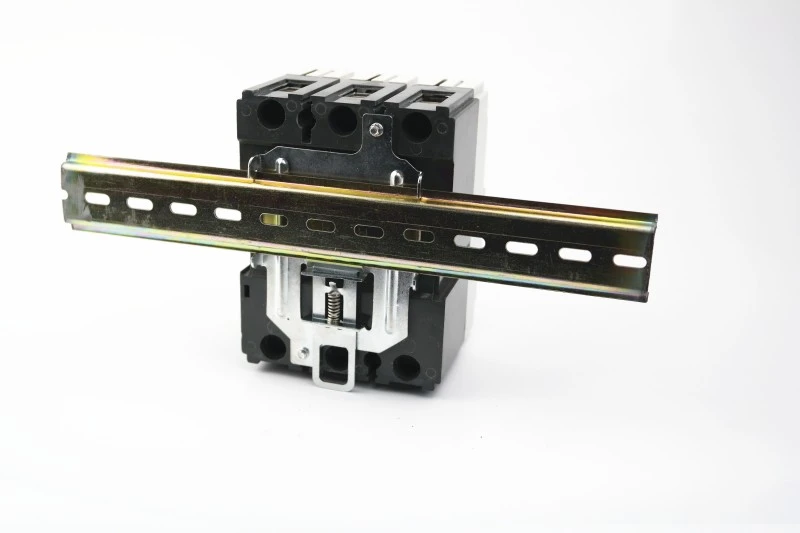

Besarkada berezien laguntzaz 125 eta 160 unitateak DIN errail batean instalatu daitezke.
Haustura besarkada batekin
euskarri DIN errailarekin
euskarri DIN errailarekin
★ Espazio aurrezteko diseinua:
Etxeko alternatibak baino %10-20 arinagoa eta trinkoagoa
Itxitura tamaina txikiagoak ahalbidetzen ditu → materiala eta bidalketa kostuak murriztea
★ Erabiltzaileentzako atsegina berrezarri:
TRIP adierazle argiak itsuak berriro ixtea eragozten du
Entzumenezko "klik" enplegatze mekaniko egokia berresten du
★ Etorkizunerako prest:
Entxufatzeko eta ateratzeko kitak onartzen ditu (modelo hautatuetarako)
Monitorizazio adimendunaren gehigarriekin bateragarria

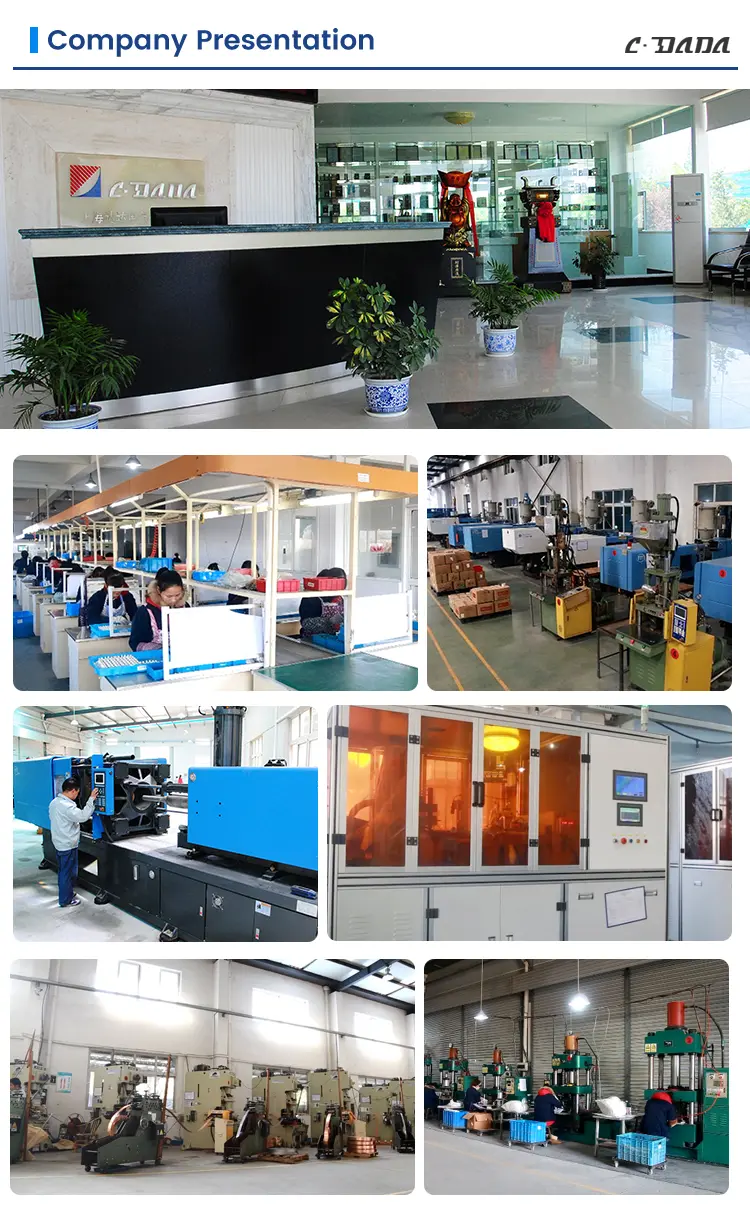

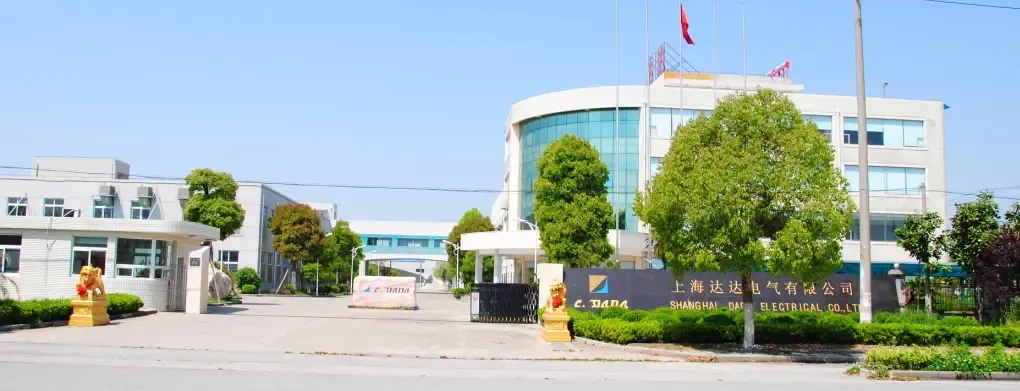

Zergatik aukeratu CDADA?
1. 42 urtetik gorako fabrikatzaile liderra gara. 1983an sortu zen gure enpresa, oso azkar garatzen da 40 urtean zehar.
2. Taldeak, 3 lantegiz osatuta, 52.400 m²-ko produkzio-eremua du eta 500 langile baino gehiago ditu. Ia hamar milioi yuan inbertitu ditugu gure funtzionamendua zabaltzeko eta gure tailerrak berritzeko.
3. INTERTEK, DEKRA eta GMC-ek ikuskaturiko fabrika
4. Indar handiko kartoiak, paleten babesa, distantzia luzeko esportazio garraiorako ona
Maiz egiten diren galderak (FAQ)
1.G.: DAM1 Mota Finkoko Molded Case Disektorea DIN errail batean munta al daiteke?
A1: Bai: 125A eta 160A ereduak DIN errailetan instala daitezke aukerako besarkada berezia erabiliz. Balorazio altuagoak paneletan soilik muntatzen dira.
2.G.: Zein ziurtagiri ditu DAM1 serieak?
A2: CE, CB, ASTA, KEMA, SEMKO eta RoHS-ekin ziurtatuta dago, EBn, Ekialde Hurbilean, Asiako hego-ekialdean eta haratago betetzen direla bermatuz.
Q3: Nola berrezartzen dut etengailua bidaia baten ondoren?
A3: Lehenik eta behin, mugitu palanka guztiz behera OFF-era (klik bat entzungo duzu), eta tira itzazu ON-ERA. Inoiz ez behartu zuzenean TRIP-etik ON-era.
4.G.: Gailu osagarriak bateragarriak al dira?
A4: Bai: alarma-kontaktuak, kontaktu osagarriak, shunt/subtentsioaren askapenak eta operadore elektrikoak gehi daitezke desmuntatu gabe.
5.G.: DAM1 egokia al da etengailu zaharrak ordezkatzeko?
A5: Erabat. Bere aztarna trinkoari esker, MCCB zaharrak zuzenean ordezkatzeko aukera ematen du panel gehienetan, denbora aurreztuz eta eguneratze-kostuak aurreztuz.
