6KA 10kA Miniaturazko etengailua

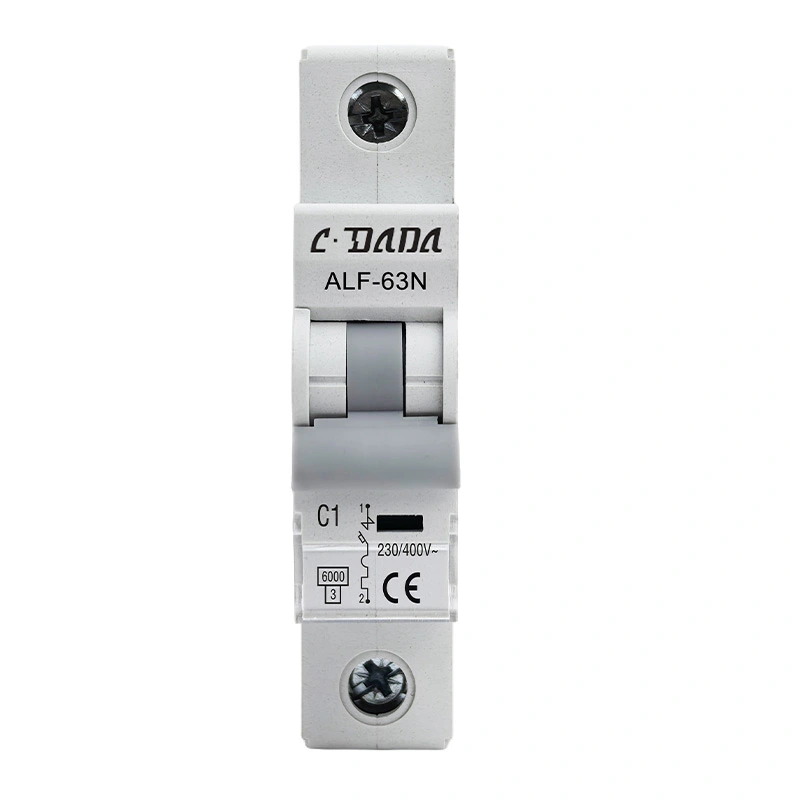

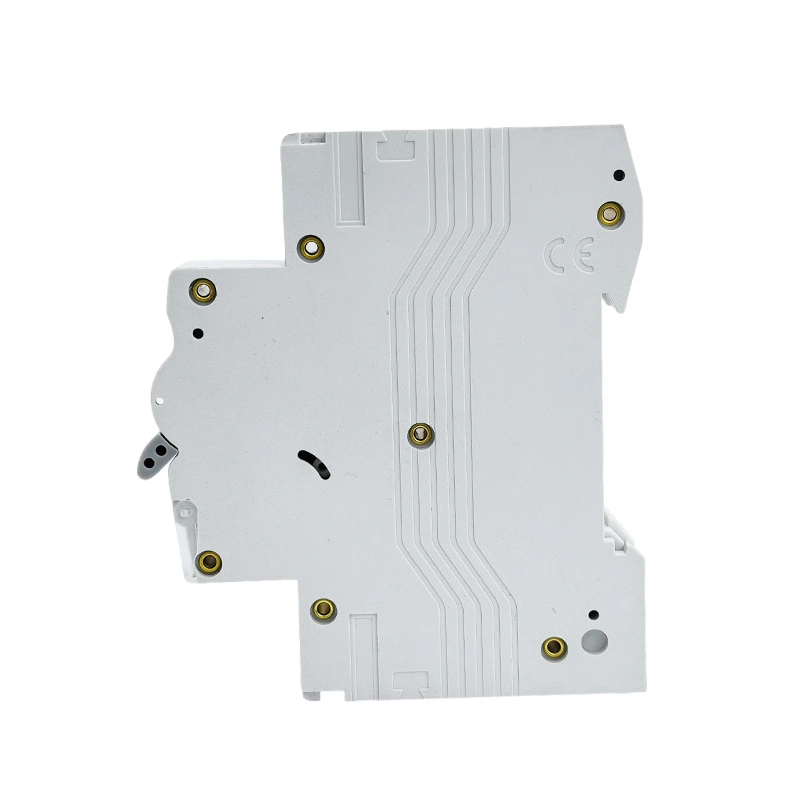

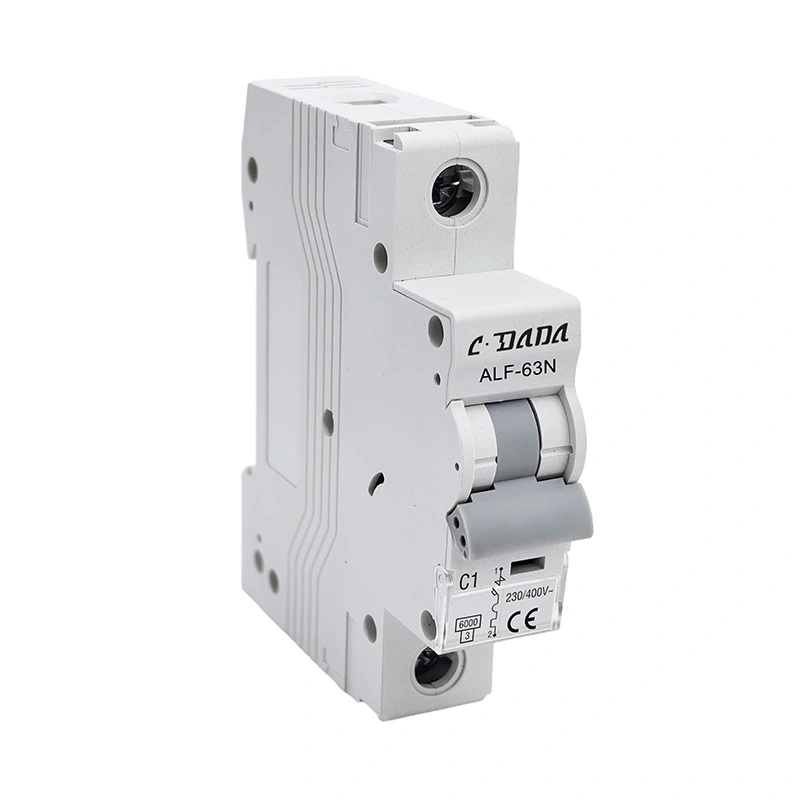

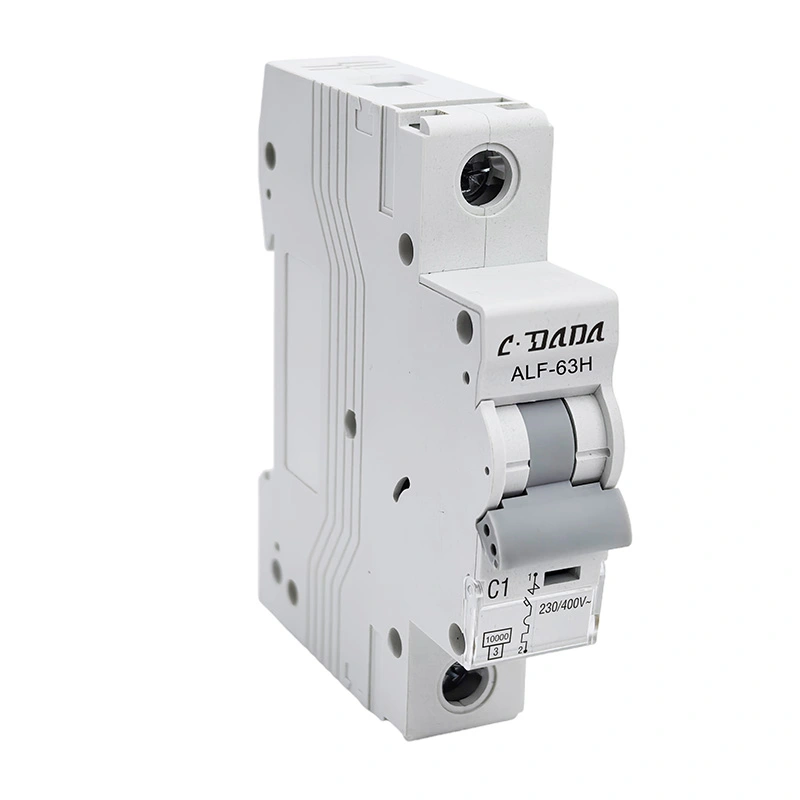

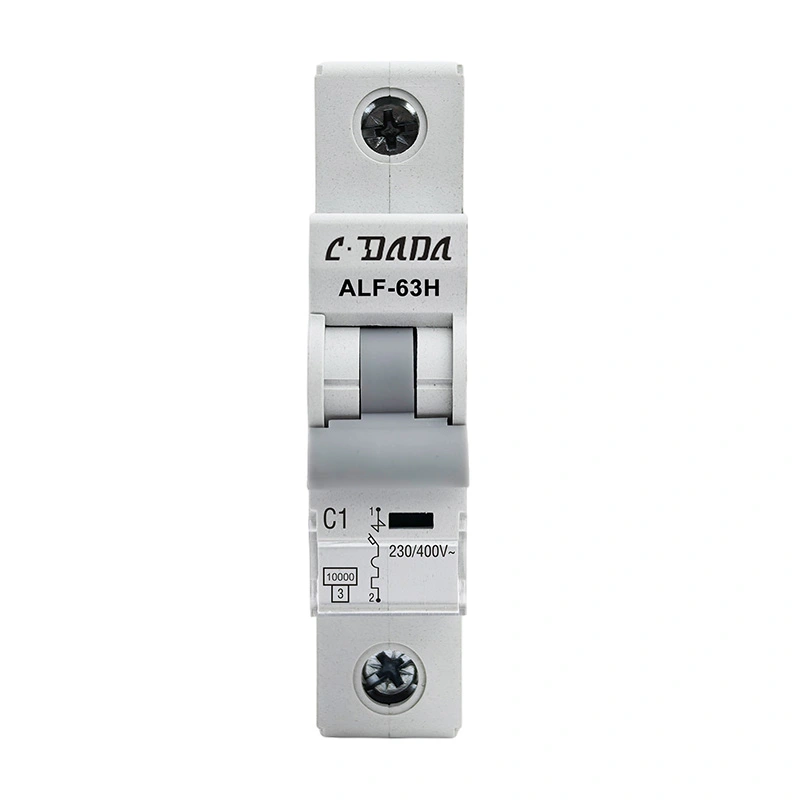

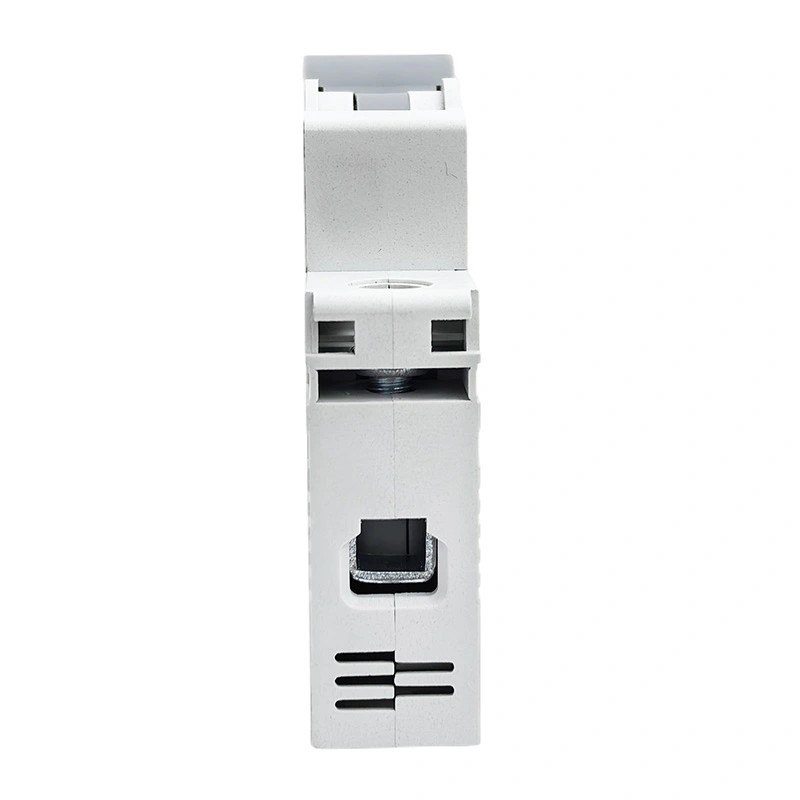

ALF-63N/H serie haustura handiko 6KA 10kA Miniaturazko Circuit Breaker (MCB), IEC60898 arauarekin bat dator, MCB-k errendimendu fidagarria, babes funtzio zehatza, askatzeko denbora laburra eta hausteko ahalmen handia, bolumen txikia ere baditu. Oso erabilia da kontaktore, kommutagailu eta aparatu elektrikoetan eta gainkargan.

Jarri harremanetan CDADArekin eta aukeratu gaitzazu zure fabrikatzaile gisa, OEM/ODM zerbitzuak eskain ditzakegu.

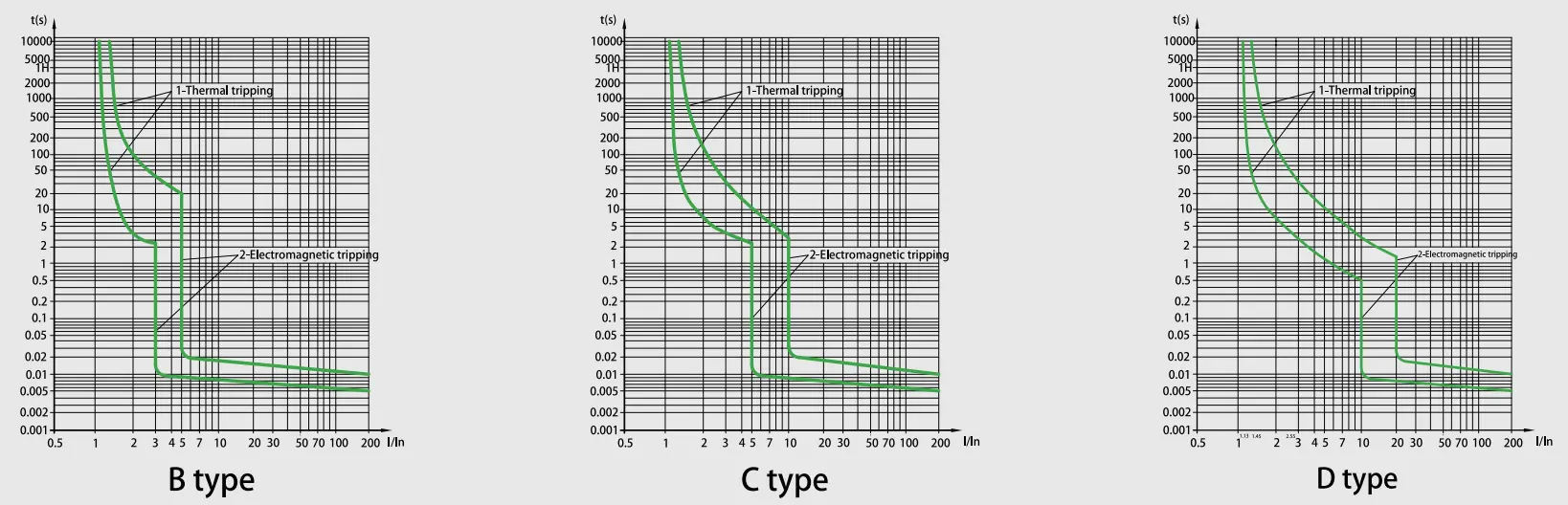

Kurba Ezaugarria

Zehaztapen Teknikoa

ALF-63N/H serie 6KA 10kA miniaturazko etengailua
Estandarra	EN/IEC60898-1
Hausteko ahalmena (kA)	6,10
Babesa	Gainkargaren eta zirkuitu laburren aurka
Korronte nominala (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tentsio nominala (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Bulkada-jasateko tentsio nominala Uimp (kV)	4
Isolamendu-tentsio nominala Ui(V)	500
Energia mugatzaile cass	3
Giro-tenperatura (℃)	-25~+40,%95% hezetasuna
Funtzionamendu-muga termikoa	1.13xln Ez da ordubete barru estropezu egin
	1,45xIn Ordubeteko epean
Funtzionamendu magnetikoa	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Polo kopurua	1P,1P+N,2P,3P,3P+N eta 4P
Bidaia mota	Askapen termiko/magnetikoa
Terminalen edukiera	16 mm²-ko malgua edo 25 mm²-ko zurruna 25A-rainoko kalifikazioak
	25 mm² malgua edo 35 mm² zurruna 32Atik 63A bitarteko balorazioetatik
Babes gradua	IP20
Instalazioa	35 mm-ko DIN errailean muntatzea
Zabalera	17,8 mm zutoin bakoitzeko

Etengailuak askatzeko ezaugarria

EZ.	Askapenaren korronte nominala (A)	Hasierako egoera	Proba korrontea	Zehaztutako ordua	Lortu beharreko emaitza	Oharrak
1	1-63	egoera hotza	1.13In	t≤1h	Bidaiarik gabekoa
2	1-63	aurreko probaren gainean	1.45ln	t<1h	bidaia	Korrontea zehaztutako baliora etengabe ezartzea 5 segundotan
3	In≤32	egoera hotza	2.55in	1s	bidaia
	urtean> 32
4	1-63	egoera hotza	3In	t≤0,1s	Bidaiarik gabekoa	B motakoa
			5In	t<0,1s	bidaia	B motakoa
			5 10ln	t≤0,1s	Bidaiarik gabekoa	C motakoa
			10In	t<0,1s	bidaia	C motakoa
			20ln	t≤0,1s	Bidaiarik gabekoa	D mota
				t<0,1s	bidaia	D mota

Erresistentzia (eragiketak)

Kategoria	Eragiketa Zikloak	Eragiketa-maiztasuna	Korronte nominala
Erresistentzia elektrikoa	4000	240/h	1-32
		120/h	40-63
Erresistentzia mekanikoa	10000	240/h	1-63

Ezaugarriak

★ Zirkuitu laburrak hausteko ahalmen oso altua

Arku-kontroleko teknologia aurreratuak eten ahalmen handiagoa lortzen du industriako estandarrekin alderatuta, eta industria-mailako sistema elektrikoentzako babes fidagarria bermatzen du muturreko akats-baldintzetan.

★ Modu Bikoitzeko Konexio Interfazea

Terminal hibrido integratuaren diseinuak busbar ainguratze zurruna eta kable malgua lotzea onartzen du, eta tresnarik gabeko instalazio-egoera ezberdinetara egokitzea ahalbidetzen du kablearen denbora % 40 murriztuz.

★ Iraupenerako energia biltegiratzeko mekanismoa

Udaberrian lagundutako sistema eragilea 10.000 ziklo mekanikoko erresistentzia duena, higadura-konpentsazio teknologiarekin

★ Itxitura konposatu aurreratua

Fama-erresistentzia, bero-erresistentzia eta bulkada-froga propietateekin arku itzaltzeko ganberak barneratuta akatsen gertakarietarako.

★ Korronte-mugatzaile dinamikoko topologia

Energia kentze adimendunak akatsen korronte gailurrak % 65-80 murrizten ditu, beheranzko gailuen zehaztapenen optimizazioa ahalbidetzen du sistemaren kostu orokorra % 30 murrizteko ahalmenarekin.

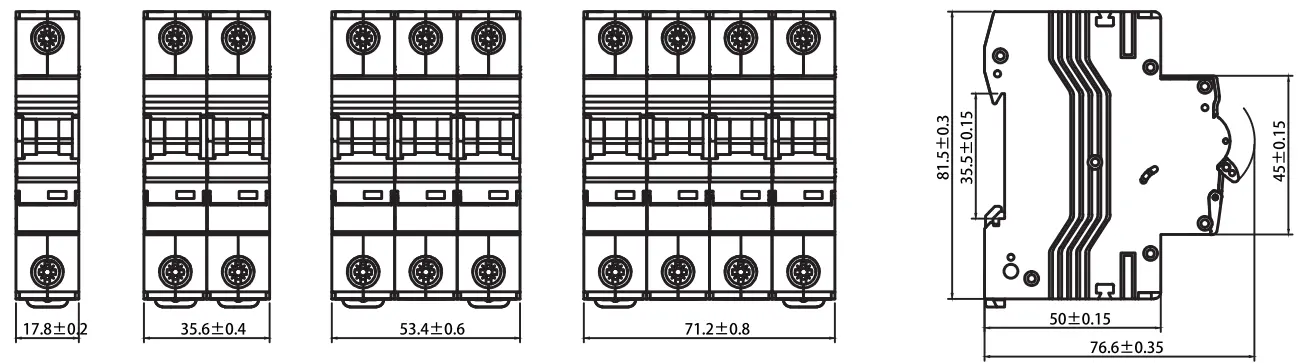

Eskema-dimentsioak

Aplikazio-eszenatokiak

★ Egoitza: Etxeko segurtasunerako kontsumo-unitateak eta banaketa-taulak.

★ Industria: Kontaktoreak, etengailuak eta aparatu elektriko astunak babestea.

★ Merkataritza: haustura handiko fidagarritasuna eskatzen duten bulego-eraikin eta merkataritza-guneak.

Kalitate Kontrola eta Proba Estandarra

★ CDADA MCB bakoitzak proba zorrotzak egiten ditu IEC60898-1 betetzen dela ziurtatzeko:

★ Bidaia termikoa proba: 1.13In (bidaiarik gabe) eta 1.45In (ordu 1 barruko bidaia).

★ Magnetic Tripping Test: B, C eta D ezaugarrietarako askatzeko proba zehatzak.

★ Erresistentzia elektrikoa: 4.000 funtzionamendu-ziklotarako probatua.

★ Erresistentzia mekanikoa: 10.000 ziklotan egiaztatua.

Fabrikaren indarra eta laguntza

Shanghai DADA Electric Co., Ltd. produkzio-lerro aurreratuekin eta ingeniaritza talde profesional batekin fabrikatzaile liderra da. Guk ematen dugu:

★ OEM/ODM zerbitzu pertsonalizatuak marka globaletarako.

★ Punta-puntako proba-ekipoak zero akatsen entrega ziurtatzeko.

★ Global Logistics Support: Itsasoko eta aireko merkantzietarako bilgarri optimizatuak produktuak egoera ezin hobean iristen direla ziurtatzeko.
