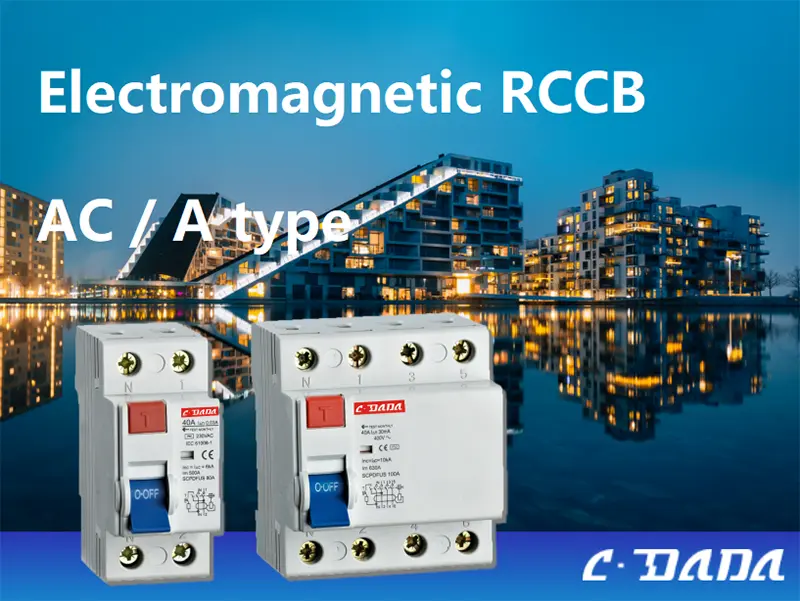

Hondar-korronte elektromagnetikoa etengailu

Fidagarritasuna kanpoko potentziaren menpe egon ezin den misio-segurtasunerako, aukeratu CDADA Electromagnetic Residual Current Circuit Breaker (RCCB). Shanghai DADA Electric CO., LTD-ek IEC 61008-1 estandarren arabera diseinatua, RCCB elektromagnetiko huts honek inolako zirkuitu elektronikorik edo tentsio laguntzailerik gabe funtzionatzen du, potentzia-gorabeheren, igoeraren edo galera neutroaren aurrean immunea dena.

2P (1+N) eta 4P (3+N) konfigurazioetan eskuragarri, 16Atik 100A bitarteko korronte nominalekin eta 10mA, 30mA edo 100mA-ko sentsibilitateekin, lur-matxurak babesteko babesa eskaintzen du kutsatutako, hezetasun handiko edo sare ezegonkorreko inguruneetan.

6kA baldintzapeko zirkuitu-laburren balorazioarekin, inportatutako etxebizitzen suaren iragazpenarekin eta kontaktu-posizioaren adierazlearekin, CDADA RCCB elektromagnetikoak industria guneetan, landa-azpiegituretan eta esportazio-paneletan fidagarria da erabateko fidagarritasun mekanikoak axola duena.

Funtsezko zehaztapenak

Mota: RCCB elektromagnetikoa (Ez da elektronikarik, ez da energia osagarririk behar)

Araua: IEC 61008-1

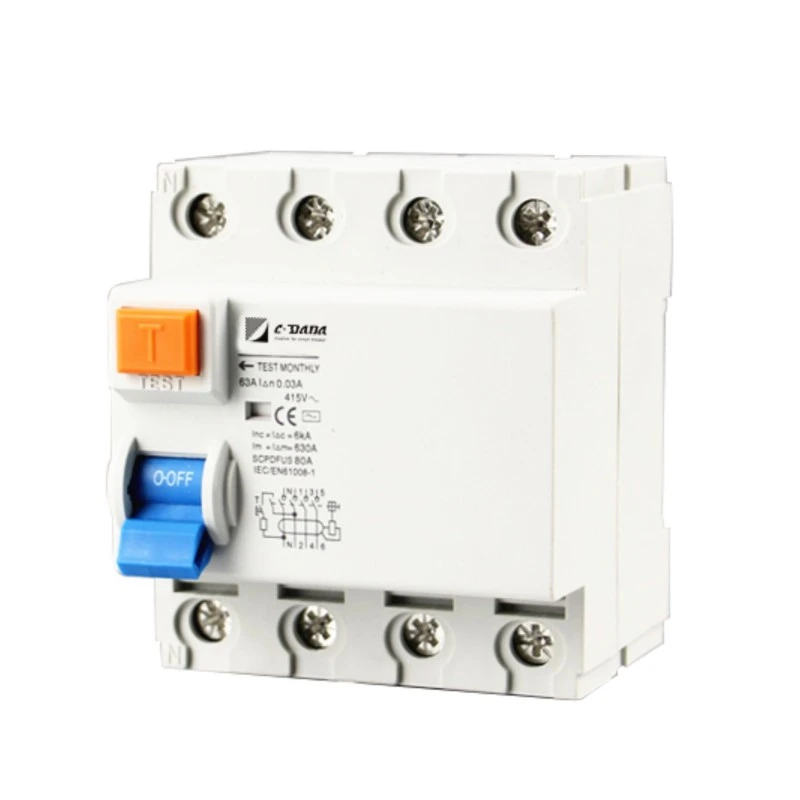

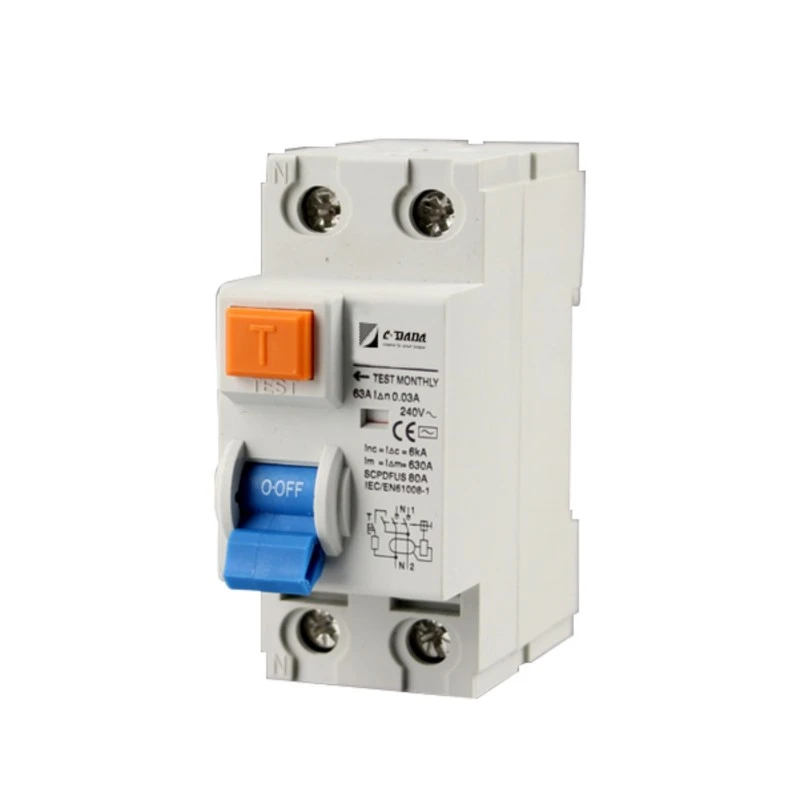

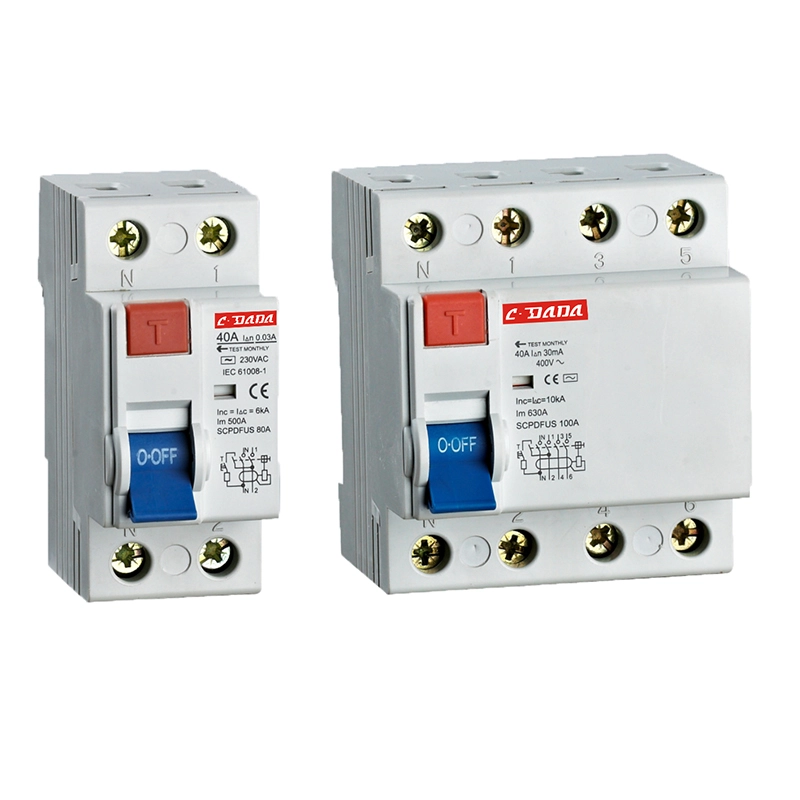

Poloak: 2P (1+N) edo 4P (3+N)

Korronte nominala (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Tentsio nominala:

2P: 240V AC

4P: 240/415V AC

Sentikortasuna (I△n): 10mA, 30mA, 100mA

Abiadurarik gabeko korrontea: 0,5 × I△n

Bidaiaren Denbora I△n: ≤ 0,1 segundo

Egiteko eta hausteko ahalmena (I₄m):

500A (In ≤ 40A)

630A (63A ≥)

Zirkuitu Laburreko Korronte Baldintzatua (Inc): 6kA

Bulkadari eusteko tentsioa (Uimp): 6000V

Babes-maila: IP20

Muntaketa: 35 mm-ko DIN erraila, 45 mm-ko zabalera

Terminalak: Pin motakoak, 35 mm²-ko kableak onartzen ditu

Etxebizitza: inportatutako plastikoa suaren iragazkorra, beroarekiko erresistentea eta kolpeekikoa

Funtzionamendu-tenperatura: ingurune kutsatu/gogorretarako egokia

Adierazle bisuala: Kontaktorearen egoeraren adierazlea (ON/OFF egoera erakusten du)

Bidaiaren mekanismoa: askapen elektromagnetiko hutsa - linean tentsiorik gabe ere funtzionatzen du

Zergatik aukeratu CDADA RCCB elektromagnetikoa?

★ Hornidura-tentsioarekiko Zero Mendekotasuna

RCCB elektronikoek ez bezala, Hondar-korronte Elektromagnetikoko Etengailuak ez du energia osagarririk behar; fidagarriki abiatzen da neutroa hautsi, tentsioa kolapsatu edo itzalaldietan egon arren.

★ Fidagarritasun paregabea baldintza gogorretan

Terminalen diseinu bereziak eta kalitate handiko materialek errendimendu egonkorra bermatzen dute hautsez, hezeetan edo ingurune korrosiboetan, aproposa baserrietarako, tuneletarako eta kanpoko armairuetarako.

★ Berez Fail-Safe diseinua

Erdieroalerik ez = zahartzerik ez, software akatsik gabe, EMI sentsibilitaterik ez. Fisika mekaniko-magnetikoa besterik ez da, hamarkadetan frogatua.

★ Global Standard Compliance

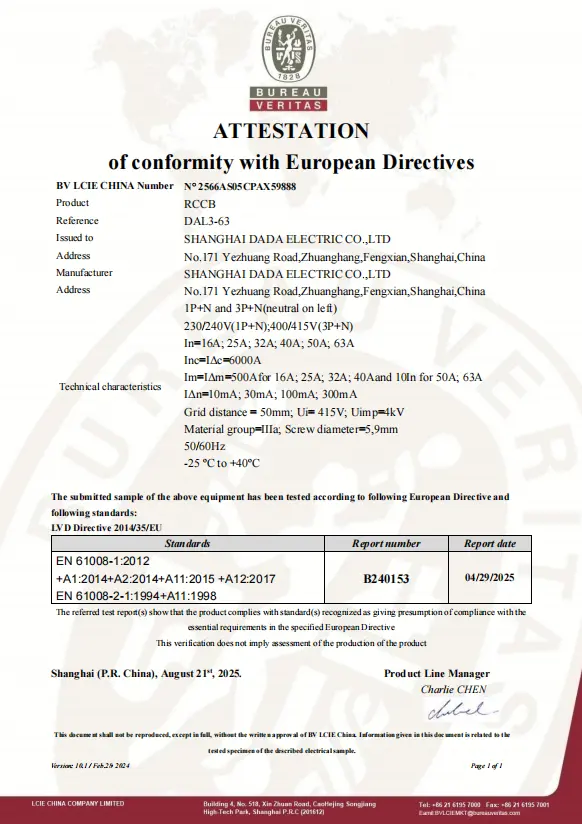

IEC 61008-1 guztiz betetzen du, babes sendoa eta mantentzerik gabekoa behar duten nazioarteko proiektuetarako egokia.

★ Iritzi operatibo garbiak

Kontaktu-posizioaren adierazle integratuak berehalako berrespen bisuala ahalbidetzen du, funtsezkoa segurtasun-ikuskaritza eta mantentze-lanetarako.

★ Bezeroen konfidentzialtasuna errespetatuz, proiektu handietara eta tokiko merkatuetara hornitzen dituzten mundu osoko banatzaile eta OEM bazkide ugari zerbitzatzen ditugu.

★ Gure salmenta- eta ingeniaritza-taldeak kontsulta tekniko guztiei 24 orduko epean erantzuten ahalegintzen dira.

Aplikazio tipikoak

Landa Elektrifikazioa: Sare ezegonkorrak edo ahulak dituzten eremuak

Industri lantegiak: EMI handiko inguruneak (soldatzaileak, motorrak)

Tunelak eta meategiak: baldintza hezeak eta kutsatuak

Babeskopia-sistemak: osotasun neutroa bermatu ezin den lekuetan

Esportazio panelak: fidagarritasun elektromagnetiko hutsa eskatzen duten merkatuetarako (adibidez, Afrikako zatiak, Ekialde Hurbila, Asiako hego-ekialdea)

Maiz egiten diren galderak (FAQ)

1.G.: Zein da A motako eta AC motako RCDen arteko aldea? A1:

● AC mota: AC isurketa sinusoidala leuna bakarrik hautematen du (adibidez, berogailuaren akatsetatik).

● A mota: AC + pultsazio DC isurketak detektatzen ditu (adibidez, telefonoen kargagailuetatik, LED kontrolatzaileetatik, garbigailuetatik). → A mota behar da karga elektronikoak dituzten instalazio modernoetan. CDADAk bi motak eskaintzen ditu: berretsi zure aplikazioaren beharrak.

2.G.: Zein da RCCB elektroniko eta elektromagnetikoen arteko aldea?

Ezaugarri	RCCB elektronikoa	RCCB elektromagnetikoa
Beharrezko potentzia	Bai (linearen tentsioa behar du)	Ez - 0V-tan funtzionatzen du
Menpekotasun neutrala	Neutroa hausten bada huts egiten du	Neutrorik gabe funtzionatzen du oraindik
EMI sentikortasuna	Gezurrezko bidaia egin daiteke motor/VFDetatik gertu	EMIarekiko immunea
Kostua	Behea	Pixka bat gorago
Erabilera kasua	Hiri-sare egonkorrak	Sistema gogorrak, landatarrak edo kritikoak

Q3: RCCB elektromagnetiko honek 30mA babes pertsonala onartzen al du?

A3: Bai, 10mA, 30mA eta 100mA-tan dago eskuragarri. 30mA bertsioak IEC eskakizunak betetzen ditu bizitzak aurrezteko kolpeen babeserako.

4.G.: TT lurreratzeko sistemetan erabil al daiteke?

A4: Erabat. Izan ere, RCCB elektromagnetikoak hobetsi dira TT sistemetan, ez direlako erreferentzia neutro egonkor batean oinarritzen, TT konfigurazioetan falta edo inpedantzia handikoa izan daitekeena.

Q5: Zergatik aukeratu CDADA hondar-korronte elektromagnetikorako etengailurako?

A5: CDADAk:

● Egiazko IEC 61008-1 diseinu elektromagnetikoa betetzen duena

● Ezkutuko elektronikarik ez: funtzionamendu magnetiko hutsa

● Segurtasunerako goi-mailako suaren aurkako etxebizitza

● Ingurune kutsatuetan fidagarritasuna frogatua

● OEMen laguntza: prezioak, ziurtapen dokumentuak, laginketa azkarra
