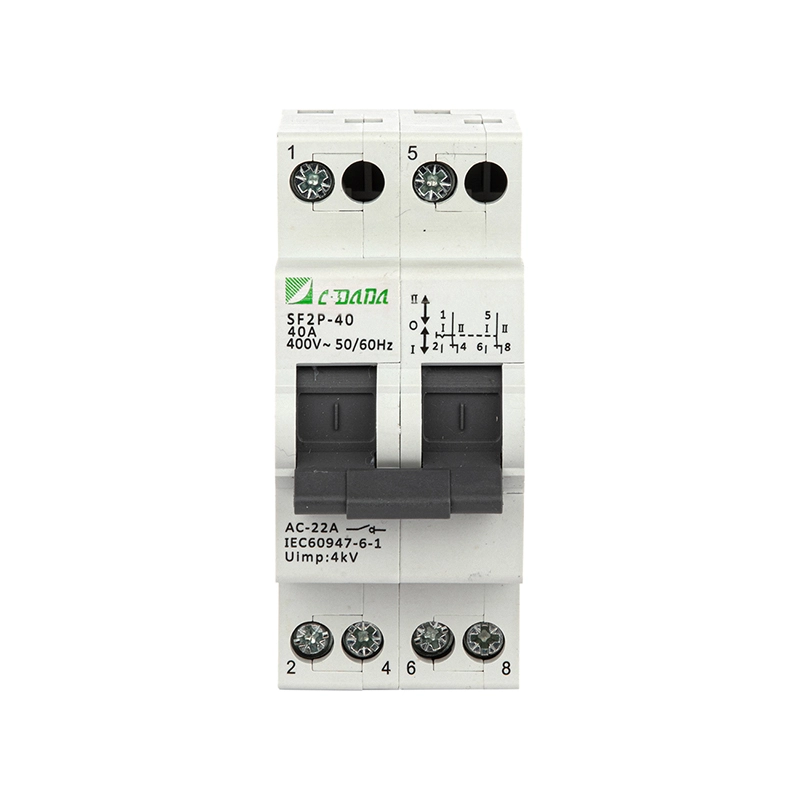

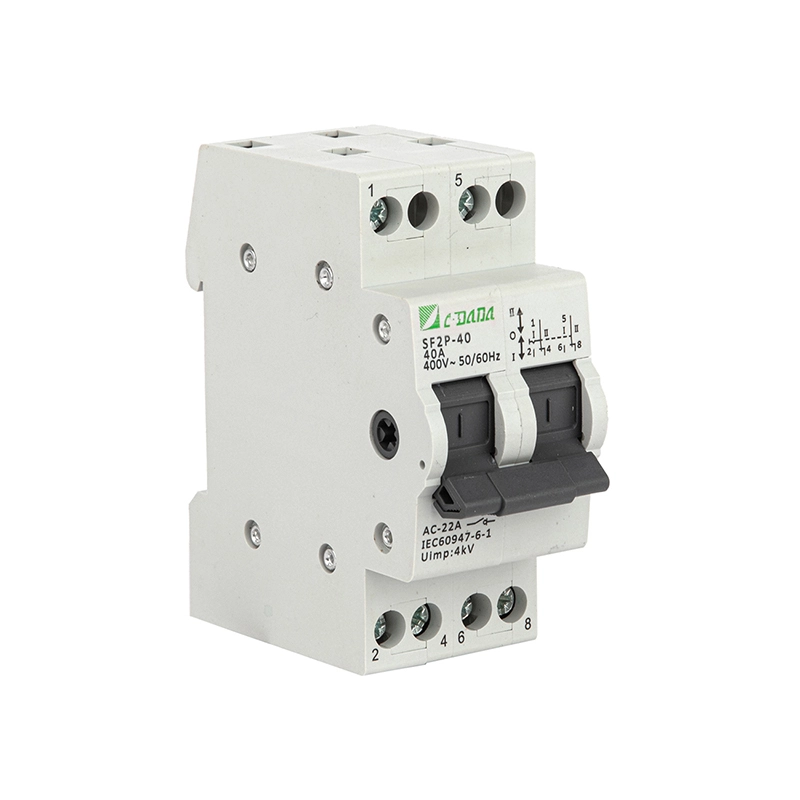

2P Aldaketa Etengailua

Bermatu elikadura-iturri segurua eta fidagarria aldatzeko CDADA SF Series 2P Aldaketa Etengailuarekin, zirkuitu kritiko bihurtzeko egokia da egoitza, merkataritza eta industria arineko aplikazioetan. DIN-errailean muntatutako mikro-aldaketa-etengailu honek potentzia-iturri edo karga bikoitzak onartzen ditu 3 posizioko funtzionamendu argiarekin: I -OFF-II, sare/sarearen eta babeskopia/sorgailuaren horniduraren arteko trantsiziorik gabekoak ahalbidetzen dituena, motorraren aurrera/atzera kontrola edo fase/tentsioa kontrolatzeko zirkuituak.

AC 50/60Hz, 230-400V eta 16A-tik 125A arteko korronteetarako baloratua, CDADA 2P aldaketa-etengailuak IEC 60947-3 eta EN 60947-3 arauak betetzen ditu. ON/OFF posizio-adierazleak, eroankortasun handiko kontaktuak eta malgukiak lagundutako azkar egiteko/hausteko mekanismoa ditu, errendimendu egonkorra bermatzen du eskuzko funtzionamendu sarritan ere. MCB eta kontaktoreekin batera modular instalatzeko diseinatua, ezin hobea da eraikinetan, ponpa geletan, telekomunikazio-armairuetan eta larrialdietako argiztapen-sistemetan banatzeko.

Funtsezko zehaztapenak

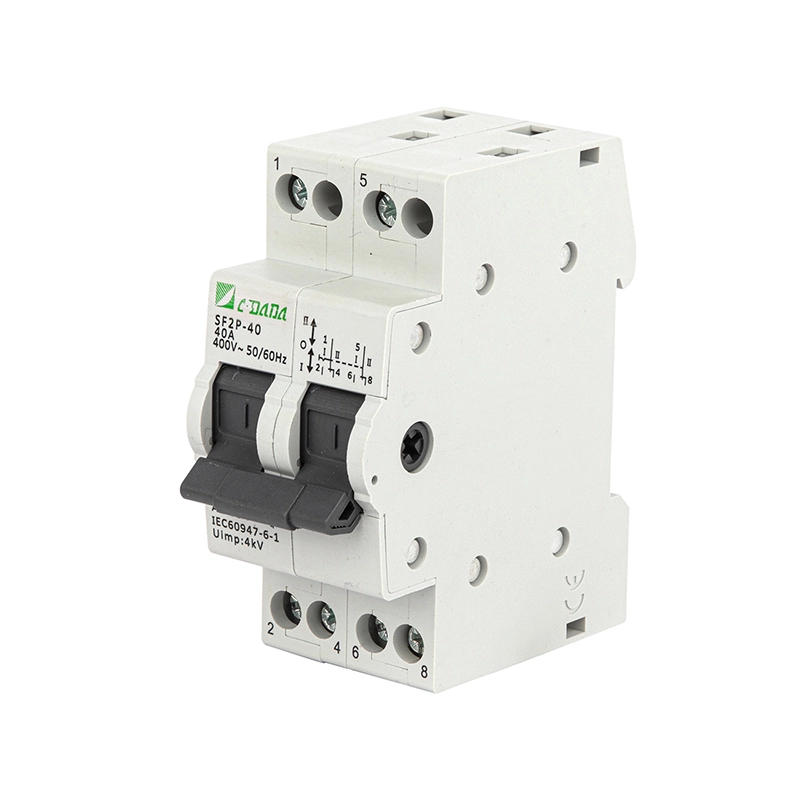

Seriea: SF Series 2P Eskuzko Aldaketa Etengailua

Marka: CDADA | Fabrikatzailea: Shanghai DADA Electric CO.,LTD

Zutoinak: 2P (pole bikoitza) - 1P eta 4P aldaeretan eskuragarri

Korronte nominatua: 16A - 125A (40°C-ko giroa baino % 80ra murriztea)

Tentsio nominala: 230/400V AC, 50/60Hz

Isolamendu-tentsioa (Ui): 500V

Erabilera-kategoria: AC-22A (karga erresistente eta induktibo mistoak)

Denbora Laburreko Erresistentzia Korrontea (Icw): 12×Ie 1s

Egite-gaitasuna: 20×Ie, t=0,1s

Bizitza mekanikoa: 8.500 eragiketa

Bizitza elektrikoa: 1.500 eragiketa (kargapean)

Kutsadura Gradua: II

Muntaketa: TH35 DIN errail estandarra

Funtzionamendua: Eskuzko 3 posizioko heldulekua (I – O – II)

Adierazleak: ikusgai dagoen ON/OFF posizioa heldulekuaren lerrokaduraren bidez

Terminalak: kablea edo busbar konexioa

Estu-momentua:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Segurtasun-oharra: arkua itzaltzeko ganberarik ez → gorako fusibleekin/MCBekin erabili behar da zirkuitulaburrak babesteko

Fitxa teknikoa

Zergatik aukeratu CDADA 2P aldatzeko etengailua?

★ 3 posizioen isolamendu segurua

Egiazko OFF (O) posizioak bi iturriak deskonektatzen ditu, funtsezkoa mantentze-lanetarako eta atzera-jarreraren aurkako segurtasunerako.

★ DIN-Rail Diseinu Modularra

Segundotan instalatzen da MCBekin batera: lekua aurrezten du eta panelen diseinua errazten du eraikin adimendunetan edo OEM-en itxituretan.

★ Fidagarritasun handiko kontaktuak

Kontaktu-geometria dinamiko-estatiko optimizatuak erresistentzia baxua eta epe luzerako egonkortasuna bermatzen ditu.

★ Global Compliance

Europan, Asian, Afrikan eta Latinoamerikan onartutako IEC 60947-3 arauarekin ziurtatua.

★ Erabiltzaileentzako funtzionamendu segurua

Udaberriak lagundutako mekanismoak aktibitate partziala eragozten du; helduleku hedatua aukerakoa 63A+ modeloetarako.

★ Aplikazio polifazetikoak

Sorgailuaren transferentziatik motorraren noranzkoaren alderantzikara: etengailu bat, hainbat funtzio.

Aplikazio tipikoak

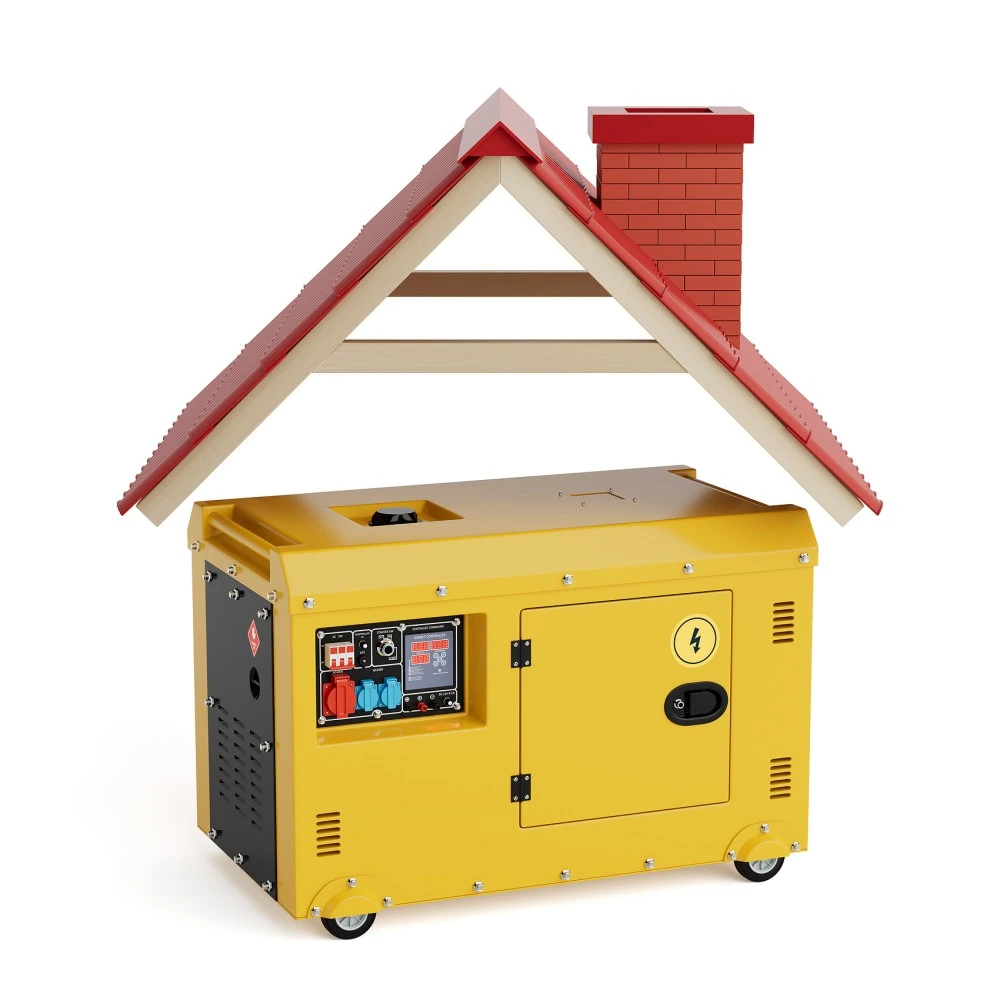

Backup Power Systems: Aldatu utilitatearen eta sorgailuaren artean

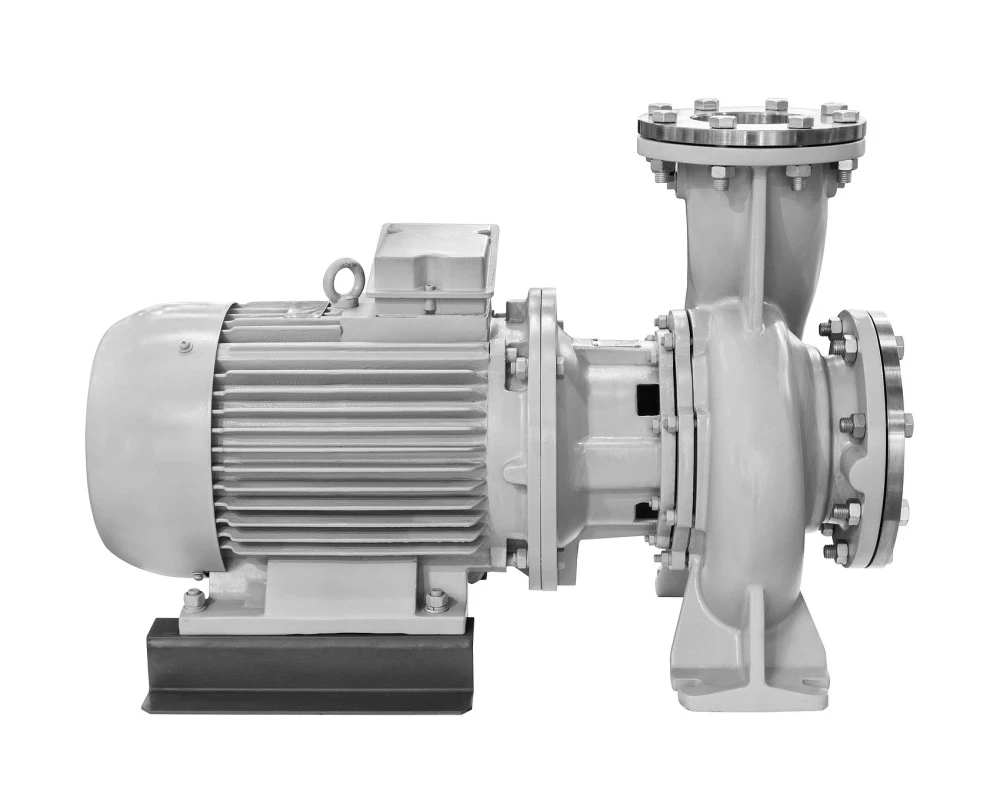

Motor Kontrola: Ponpa edo haizagailu txikien aurrera/atzera biraketa

Neurketa-zirkuituak: tentsio/fase aukeraketa neurketa-paneletan

Eraikinen automatizazioa: HVAC unitate bikoitza aldatzea, larrialdietako argien transferentzia

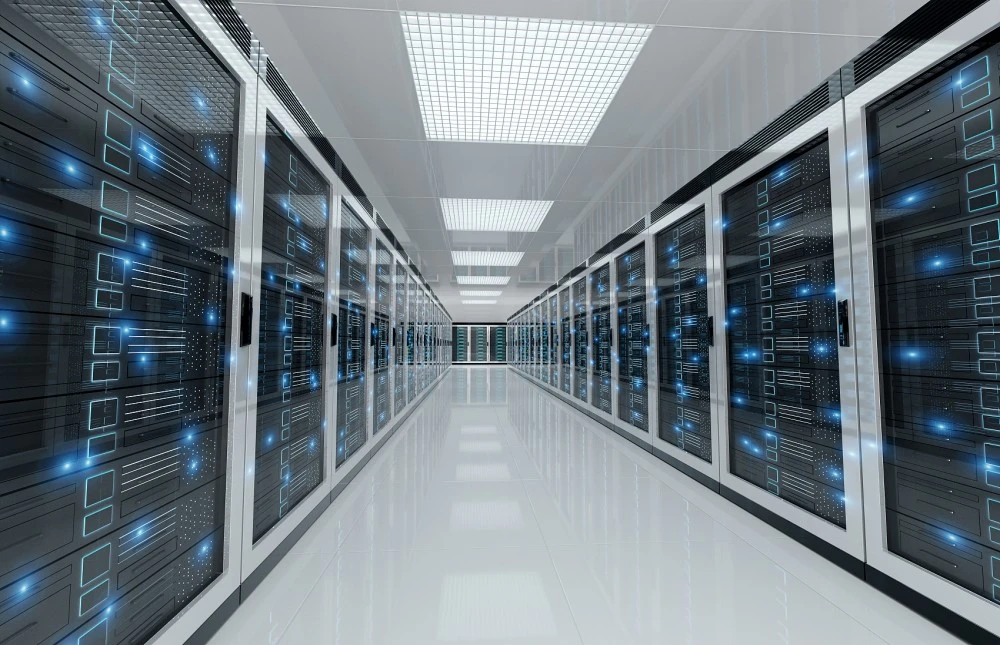

Telekomunikazio eta Datu Zentroak: PSU iturri erredundantea aukeratzea

CDADAri buruz

★ Gure abantaila nagusiak hauek dira:

1) Nazioarteko ziurtagiriak osatu,

2) OEM/ODM gaitasun sendoa,

3) Kostu-errendimendu erlazio handia,

4) Eskala handiko ekoizpen ahalmen fidagarria,

5) Esportazio esperientzia zabala.

★ Gure produktuak Asiako hego-ekialdean, Ekialde Hurbilean, Hego Amerikan, Afrikan, Europan eta CIS herrialdeetara arrakastaz esportatzen dira, Belt and Road merkatuetan arreta handia jarriz.

★ Etengabe inbertitzen dugu I+G-n, estandar globalak eta merkatuko joerak kontrolatzen ditugu eta industriako adituekin elkarlanean aritzen gara gure produktu-zorroa berritzeko.

Maiz egiten diren galderak

Q1: Kargapean alda al dezaket?

A1: Ez da gomendagarria. SF serieko 2P aldatzeko etengailuak ez du arkua itzaltzeko ganberarik. Deskonektatu beti zirkuitua piztu aurretik, edo erabili kargarik gabeko transferentziarako soilik (adibidez, isolatzaile funtzioa). Karga bizia aldatzeko, kontuan hartu ATS motorizatuak edo etengailu-deskonektore fusibleak.

2.G.: Zergatik dago "O" (OFF) posizioa?

A2: Erdiko OFF posizioak bi energia-iturrietatik erabat isolatzea bermatzen du, ezinbestekoa mantentze-segurtasunerako eta sorgailuetara edo inbertsoreetara atzera botatzea saihesteko.

Q3: Fusibleak behar al ditut etengailu honekin?

A3: Bai. Matxuraren korronteak eten ezin dituenez, parekatu beti zure sistemaren zirkuitulaburreko korronte prospektiborako balio duten upstream fusibleekin edo MCBekin.

Q4: Kontrol al dezake motorren norabidea?

A4: Bai, motor txikietarako, 2P etengailuak fase-sekuentzia alderantzikatu dezake behar bezala kableatzen denean. Ziurtatu motorra gelditu eta desaktibatuta dagoela norabidea aldatu aurretik.

5.G.: Zergatik aukeratu CDADA beste marken aurrean?

A5: CDADAk:

● Egiazko 3 posizioko interblokeo mekanikoa (egoera flotagarririk gabe)

● DIN errailaren bateragarritasuna panelen estandar globalekin

● Etengailuaren posizioaren bisual argia

● Malguki-mekanismo sendoa ukipen-presioa fidagarria izateko

● Prezio lehiakorrak IEC ziurtagiri osoarekin eta laguntza teknikoarekin
