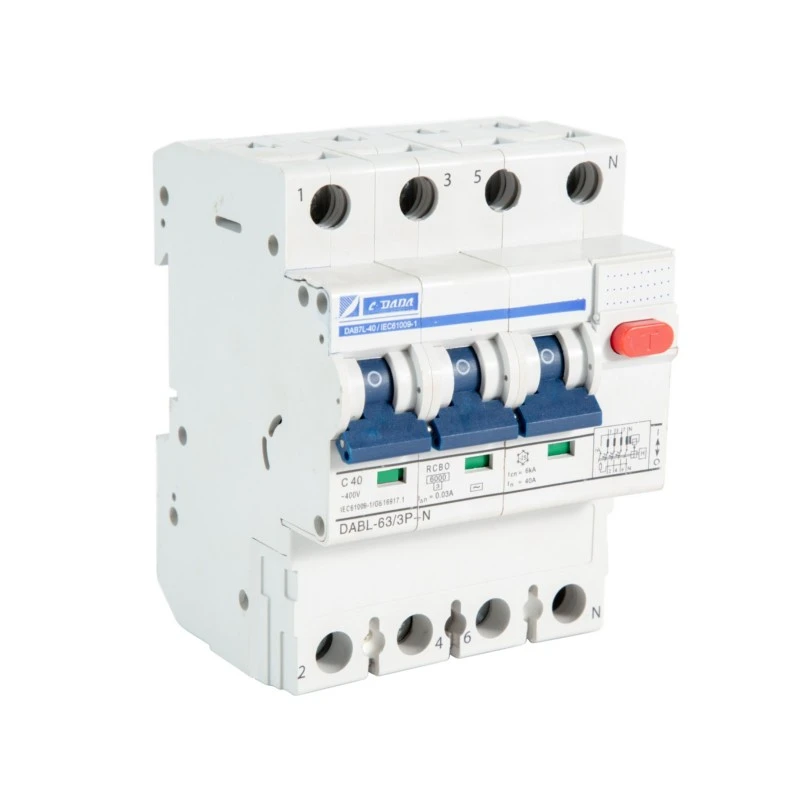

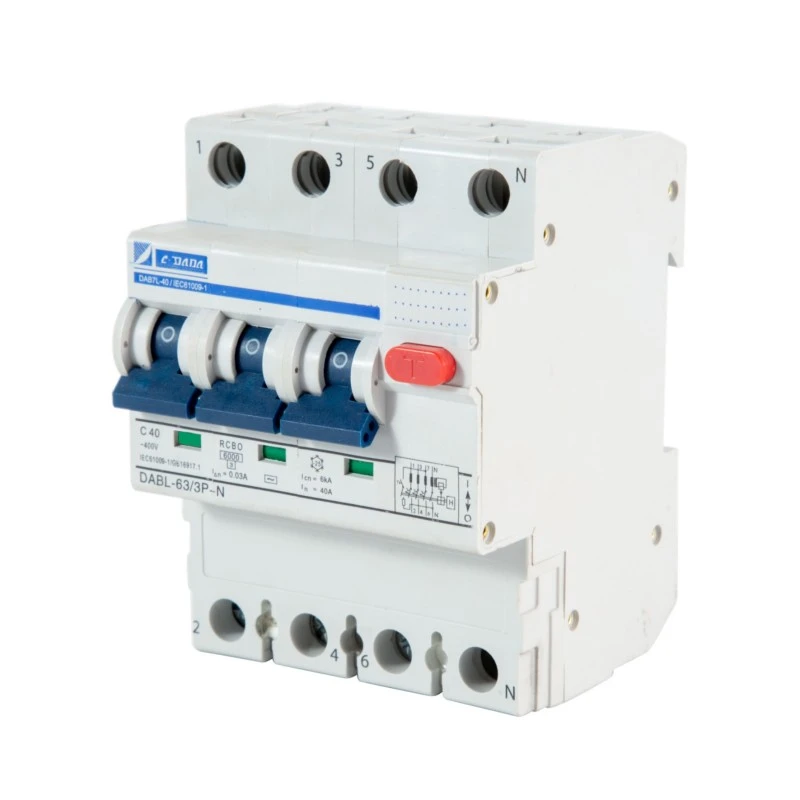

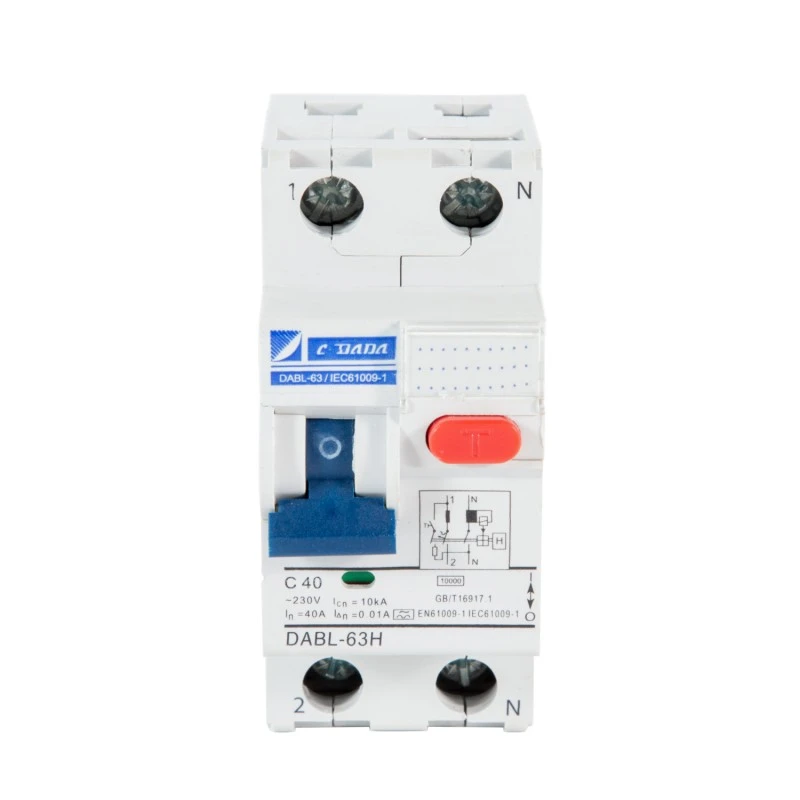

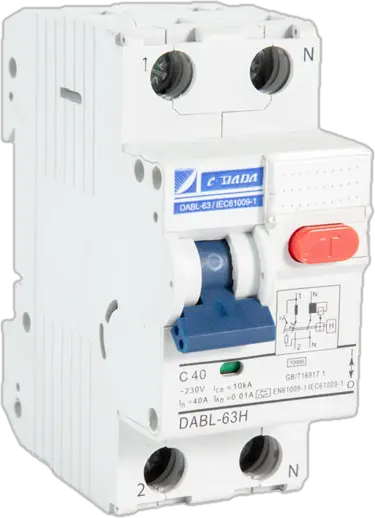

2P 4P RCBO elektromagnetikoa

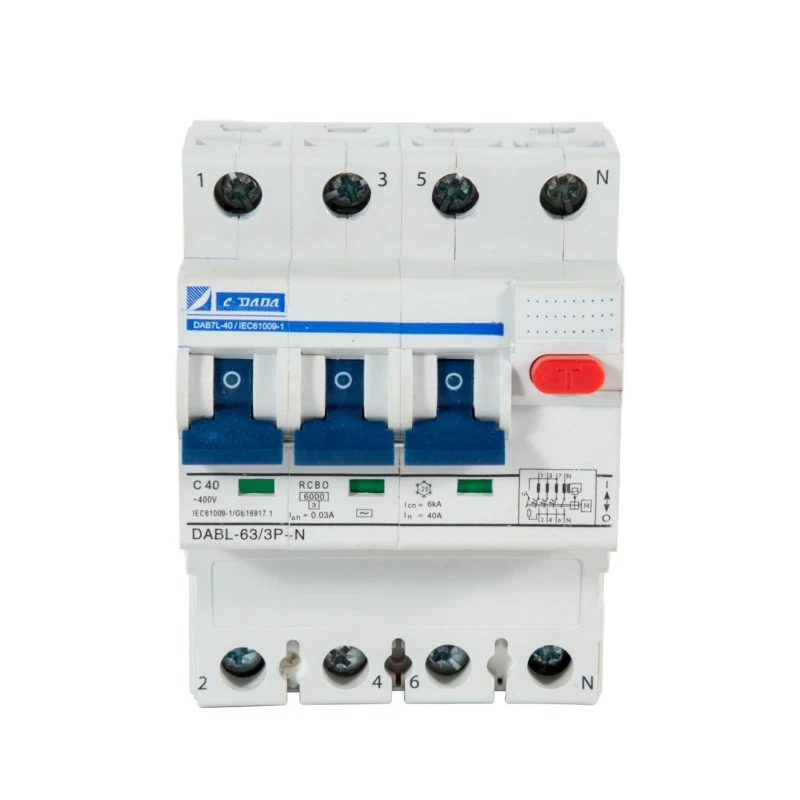

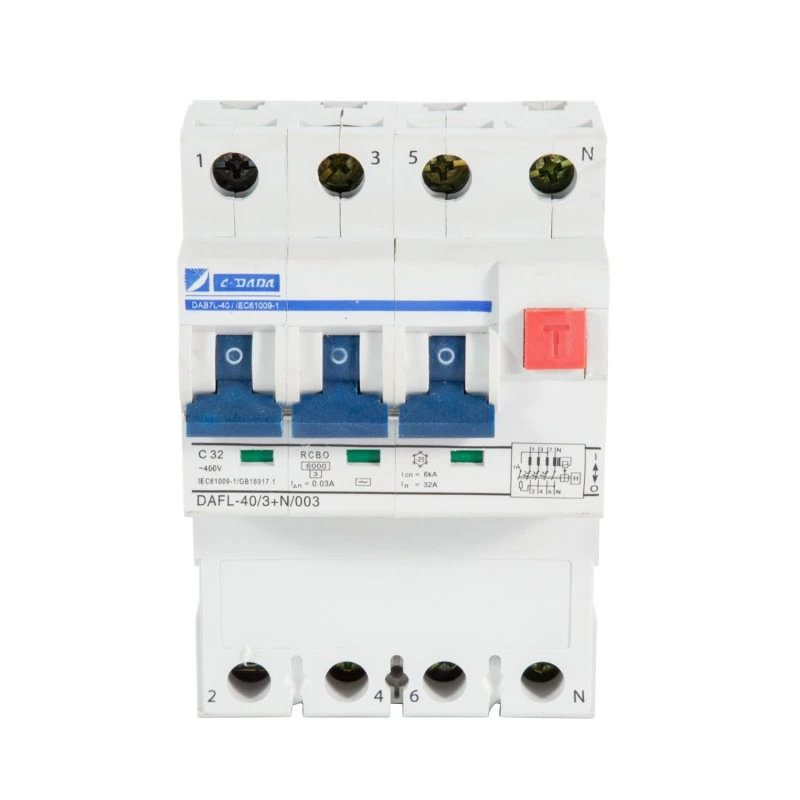

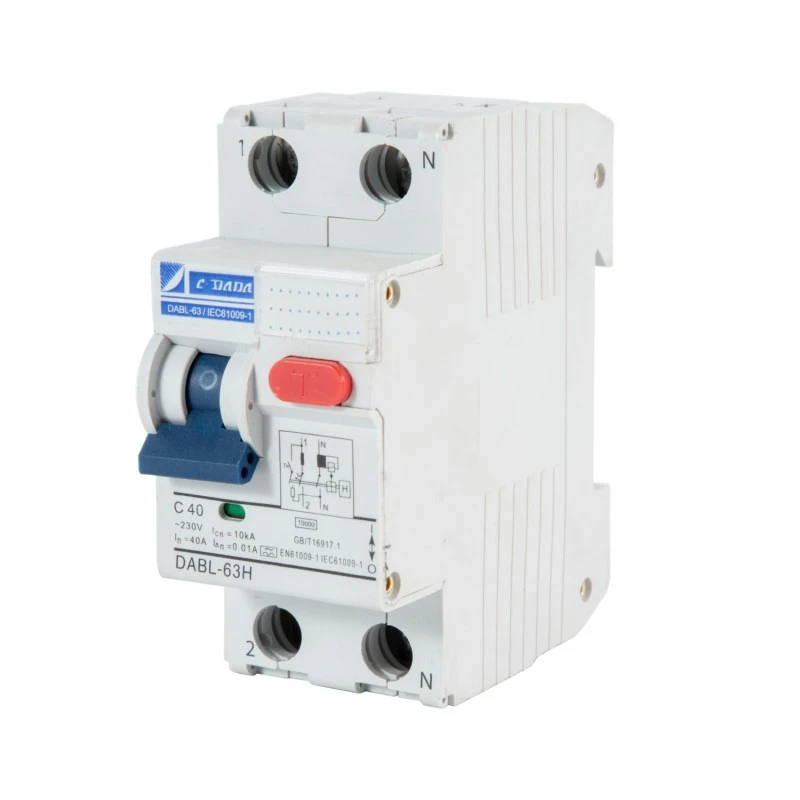

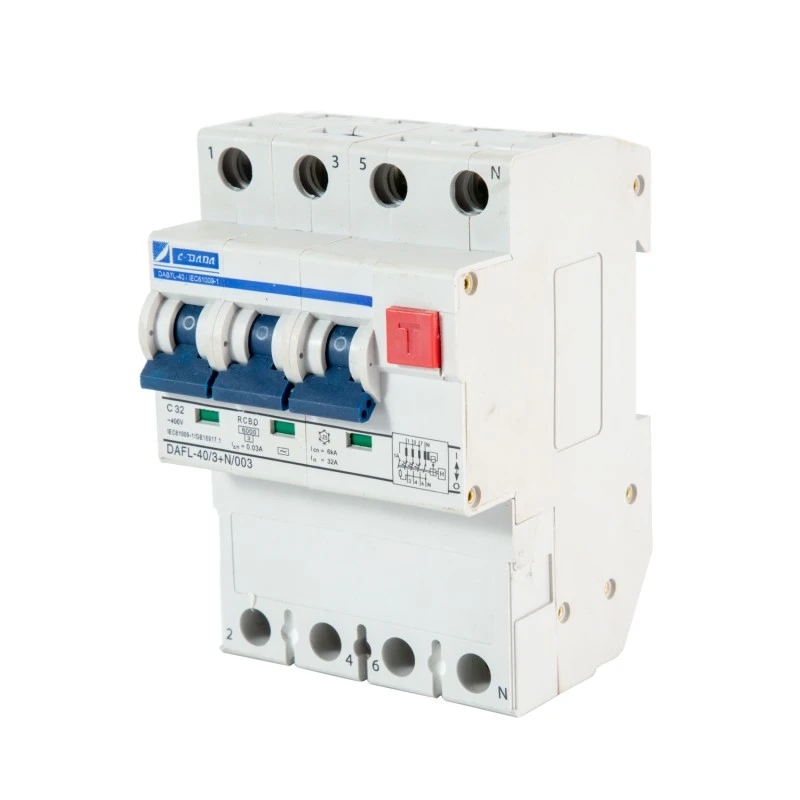

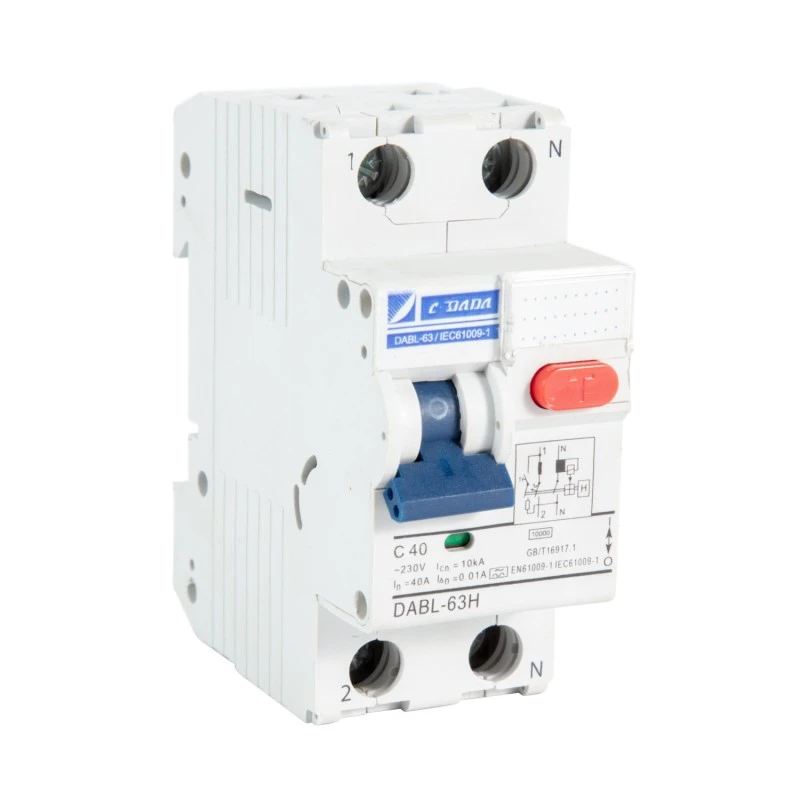

Konpromisorik gabeko segurtasuna lortzeko potentziaren fidagarritasuna ziurra ez den inguruneetan, Shanghai DADA Electric CO., LTD. CDADA DABF-63 2P 4P RCBO elektromagnetikoa aurkezten du 2P/4P hondar-korronte elektromagnetikoko etengailu bat, gainkorrontearen babesarekin, osagai elektronikorik edo kanpoko elikadurarik gabe funtzionatzen duena. IEC estandarren arabera diseinatuta, RCBO honek funtsezko hiru babes eskaintzen ditu gailu batean:

★ Deskarga elektrikoen prebentzioa (30 mA-ko hondar-korronte detektatzeko bidez),

★ Gainkarga babesa (mekanismo termikoa),

★ Zirkuitu laburren etenaldia (askatze magnetikoa, 6kA).

Kanpoko entxufeetarako, garajeetarako, sotoetarako eta landa-instalazioetarako gomendatua, DABF-63-k funtzionatzen jarraitzen du, nahiz eta neutroa galdu, tentsioa kolapsatu edo itzalaldietan, abantaila kritikoa alternatiba elektronikoen aurrean. Kontaktu-posizioaren adierazle independente batekin, –25 °C eta +40 °C bitarteko funtzionamendu-tartearekin eta terminalen diseinu sendoarekin, hutsegite seguruko errendimendua eskaintzen du gehien garrantzitsua den lekuan.

Funtsezko zehaztapenak

Eredua: DABF-63 seriea

Mota: RCBO elektromagnetikoa (Ez da elektronikarik, ez da energia osagarririk behar)

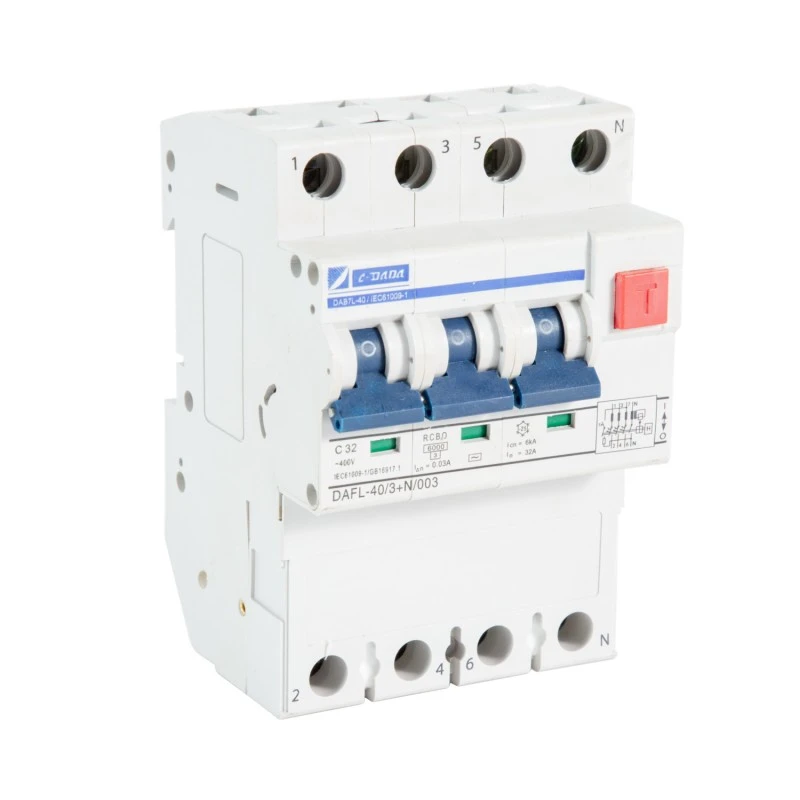

Poloak: 2P (1+N) edo 4P (3+N)

Korronte nominala (In): 6-63A (DAB7 plataforman oinarritutako sorta tipikoa)

Hondar-sentsibilitatea (I△n): 30mA (babes pertsonalerako estandarra; 100mA aukerakoa)

Abiadurarik gabeko korrontea: 0,5 × I△n

Bidaiaren Denbora I△n: ≤ 0,1 s

Hausteko ahalmena: 6kA

Babes funtzioak:

Hondar-korrontea (ihesak) – sentsazio elektromagnetikoa

★ Gainkarga – bimetaliko termikoa

★ Zirkuitu laburra – askapen magnetikoa

★ Funtzionamendu-tenperatura: –25°C eta +40°C

Muntaketa: 2 modulu zabalera 35 mm-ko DIN errailean

Ezaugarri nagusiak:

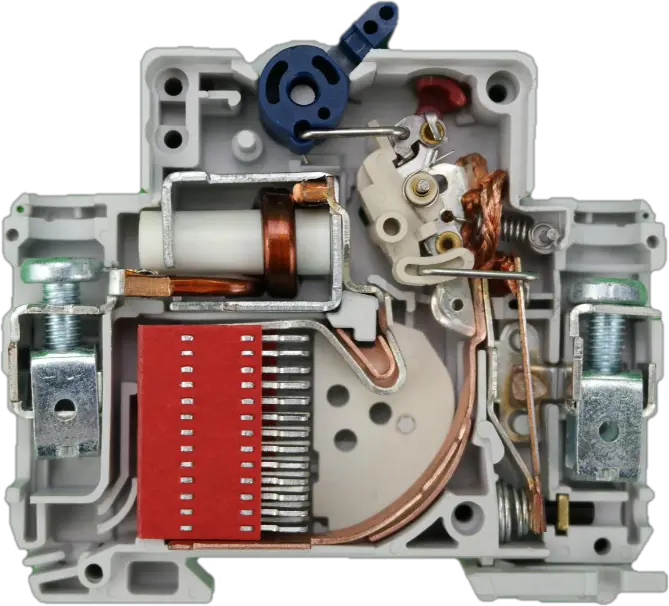

★ Mekanismo diferentzial elektromagnetiko hutsa

★ Kontaktu-posizioaren adierazle independentea (benetako ON/OFF/bidaia egoera)

★ "TEST" botoia hileroko funtzionaltasuna egiaztatzeko

★ Akoskadun terminaleko besarkadak → galera termiko txikiagoa, helduleku sendoagoa

★ Zilarrezko kontaktuak → iraunkortasun handia, erresistentzia txikia

★ Funtzio gurutzatuen torlojuak (+/–) → instalazio erraza

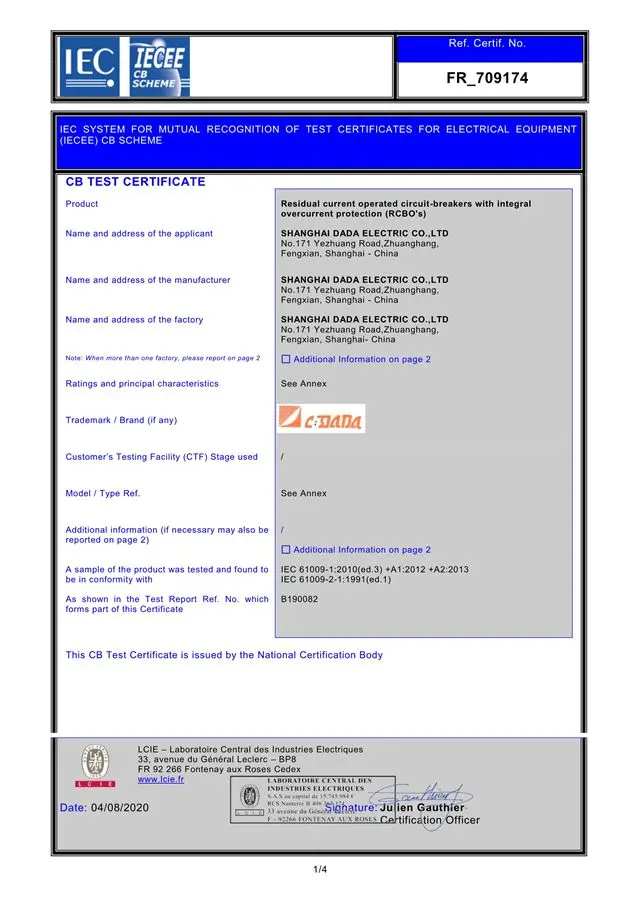

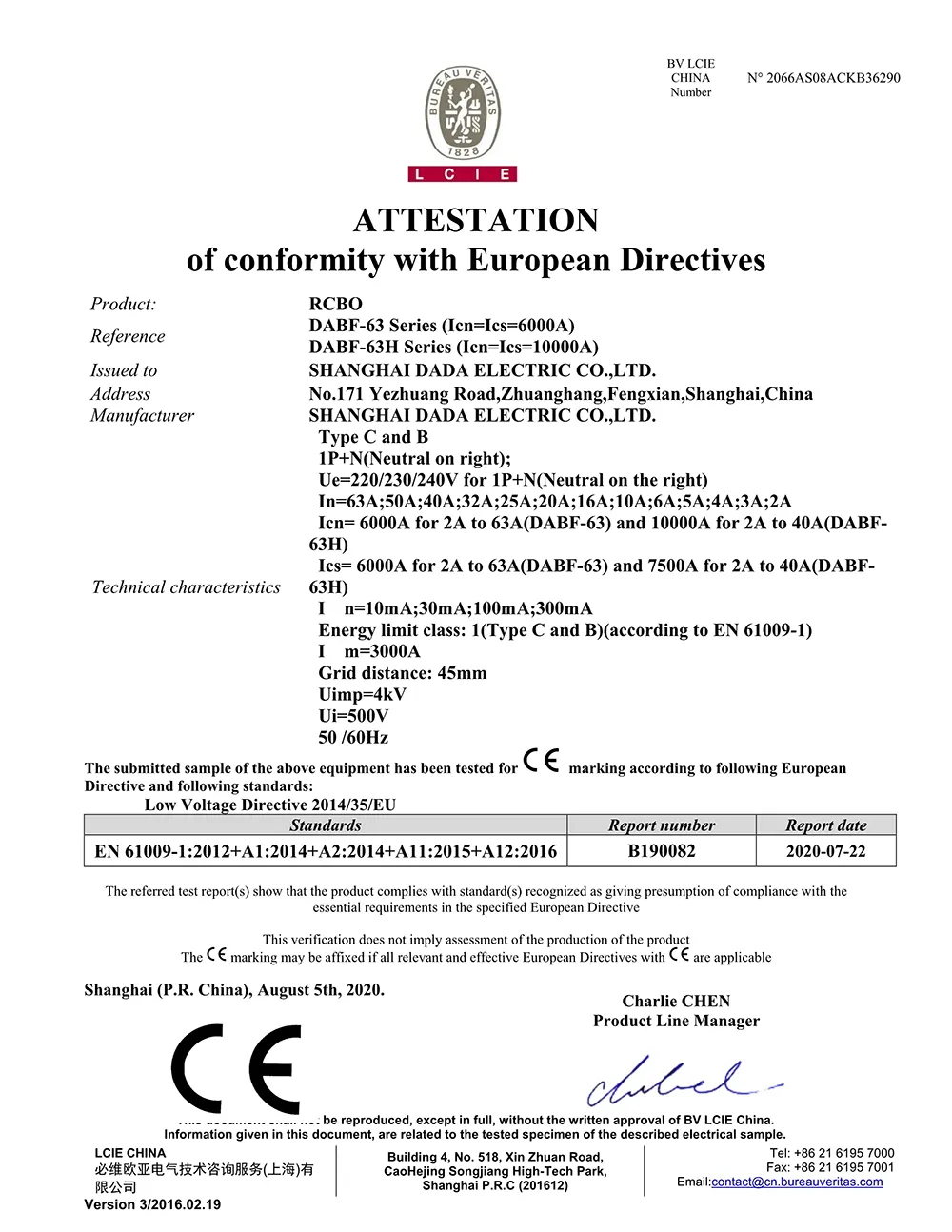

★ Ziurtagiriak: CE, CB (RoHS materialak)

Zergatik aukeratu CDADA RCBO elektromagnetikoa?

★ Potentziarik gabe funtzionatzen du - Inoiz

RCBO elektronikoak ez bezala, gure 2P 4P RCBO elektromagnetikoak ez du lineako tentsiorik behar ihesak detektatzeko, eta babesa bermatzen du hutsegite neutroetan, itzalaldietan edo etenaldi osoetan.

★ Kokapen gogor edo urrunetarako aproposa

Ezin hobea landa eremuetarako, eraikuntza guneetarako, baserrietarako, tuneletarako eta sare ezegonkorrak dituzten eskualdeetarako, non gailu elektronikoek gaizki funtziona dezaketen.

★ Berez Fail-Safe

Erdieroalerik ez = zahartzerik ez, software akatsik ez, EMI sentsibilitaterik ez. Frogatutako fisika elektromagnetikoa besterik ez da.

★ Garbitu egoera operatiboa

Kontaktu-adierazle independenteak benetako kontaktuaren egoera erakusten du, funtsezkoa mantentze- eta segurtasun-auditorietarako.

★ Trinkoa eta fidagarria

2 moduluen tamainak panelen tokia aurrezten du, zilarrezko aleaziozko kontaktuek eta terminal sendoek iraupen luzea bermatzen duten bitartean.

★ Global Compliance

IEC, CE eta CB estandarrekin ziurtatua, esportaziorako eta nazioarteko proiektuetarako fidagarria.

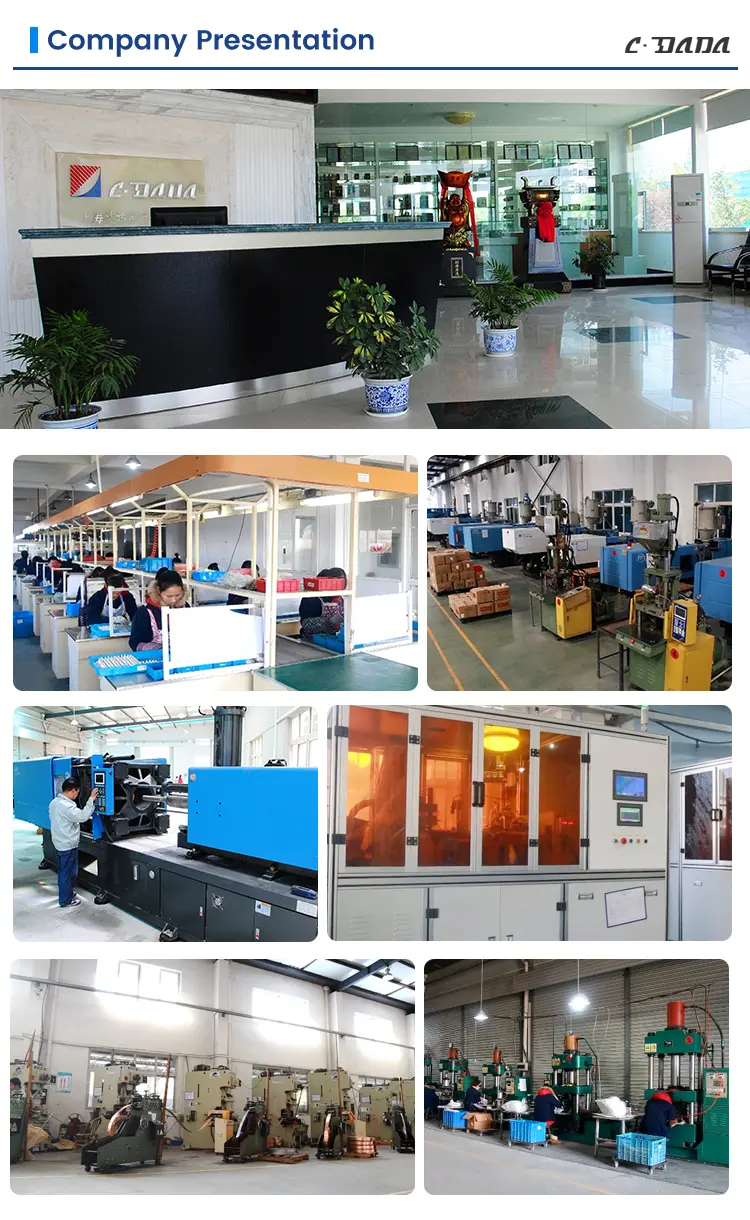

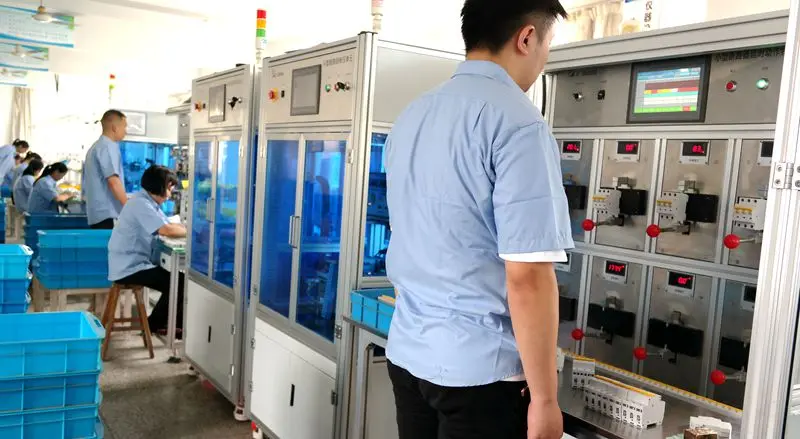

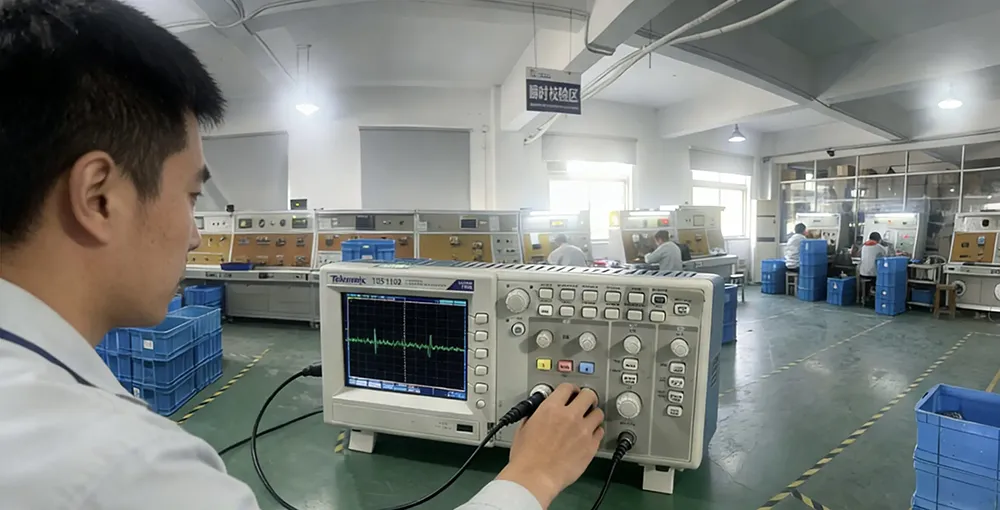

★ Gure instalazioetatik irteten diren produktu guztiak %100ean ikuskatzea denez gure politika, ziurtasun osoz berma dezakegu produktua funtzionalki %100 zehatza dela gure instalazioetatik irten aurretik.

★ Gure esperientzia teknologikoa eraikitzen jarraituko dugu gure produktuan eta, azken finean, gure bezeroen gogobetetasunean islatuko diren ekipamendu, prozesu, pertsonen eta ziurtagirietan inbertituz.

Aplikazio tipikoak

Landa Elektrifikazio Proiektuak

Kanpoko entxufeak eta EV kargatzeko puntuak (oinarrizko geruza)

Garajeak, sotoak eta tailerrak (ingurune hezeak eta hotzak)

TT Lurreratze Sistemak (osotasun neutroa eskasa denean)

Backup Zirkuituak eta Larrialdi Panelak

Maiz egiten diren galderak

Q1: Zein da RCBO elektroniko eta elektromagnetikoen arteko aldea?

A1:

2.G.: RCBO honek gainditze babesa eskaintzen al du?

A2: Ez. Egiazko RCBO elektromagnetikoek ez dute barristorerik edo gainbehera kentzea; horiek osagai elektronikoak behar dituzte. Gainkadaren aurkako babesa behar izanez gero, parekatu aparteko SPD batekin (tensioa babesteko gailua).

3.G.: 30mA nahikoa al da kolpe pertsonalen babeserako?

A3: Bai. 30mA IEC atalase estandarra da bizia salbatzeko zuzeneko kontaktuaren aurkako babesteko bizitegietako eta merkataritzako zirkuituetan.

4.G.: Sarreren babes nagusi gisa erabil al daiteke?

A4: Bai, 6kA hausteko ahalmenarekin, DABF-63-k sarrerako babes gisa balio dezake banaketa-taula txikietan, batez ere TT sistemetan.

Q5: Zergatik aukeratu CDADA RCBO elektromagnetikorako?

A5: CDADAk:

● Benetako diseinu elektromagnetikoa (ezkutuko elektronikarik ez)

● Egiazko 0V-ko funtzionamendu-gaitasuna

● 2 moduluko tamaina trinkoa: arraroa mota elektromagnetikoentzat

● Segurtasuna egiaztatzeko kontaktu-adierazle independentea

● Ziurtagiri globalak (CE/CB) eta OEM prest dauden laguntza
